يواجه العديد من المهندسين حيرةً عند اختيار أنابيب البولي إيثيلين عالي الكثافة (HDPE). فاختلاف المعايير الدولية، ورموز تصنيف المواد، ومعدلات الضغط، يجعل الاختيار صعباً ومحفوفاً بالمخاطر. وقد يؤدي اختيار مواصفات غير صحيحة إلى انفجارات كارثية في خط الأنابيب أو إلى تشققات إجهاد بيئي مبكرة.
تحدد مواصفات أنابيب البولي إيثيلين عالي الكثافة (HDPE) الحجم والقوة والأداء الهيدروليكي. وتشمل هذه المواصفات سُمك الجدار (SDR/DR)، وفئات الضغط الاسمي (PN/PSI)، وأنواع راتنجات المواد مثل PE80 وPE100 وPE4710. وتضمن هذه المعايير تصميمًا آمنًا، وعمرًا تشغيليًا طويلًا، والتزامًا باللوائح التنظيمية.
يشرح هذا الدليل الشامل كل مواصفة بالتفصيل، ويحلل المعايير الدولية حتى تتمكن من مقارنة المعايير واختيار مكونات خط الأنابيب المناسبة بثقة تامة.
ما هي المواصفات الرئيسية لأنابيب البولي إيثيلين عالي الكثافة (HDPE) من نوع PE 100؟
غالباً ما يواجه المهندسون صعوبة في التعامل مع أنابيب PE100 لأن تصنيفات الضغط والضغوط الاسمية (PN) ونسب الأبعاد القياسية (SDR) تختلف باختلاف الأطر التنظيمية.
تصف مواصفات أنابيب البولي إيثيلين عالي الكثافة (HDPE) من نوع PE100 قوة الراتنج ثنائي النمط عالي الكثافة، وأساس التصميم الهيدروستاتيكي (HDB)، والمتانة الهيكلية. وتشمل الأطر التنظيمية ISO 4427 وEN 12201 وDIN 8074، والتي تعمل على تحسين شبكات المياه الرئيسية البلدية وتوزيع الغاز عالي الضغط.
السمات التقنية الرئيسية لـ PE100
يمثل البولي إيثيلين PE100 جيلاً من البولي إيثيلين عالي الكثافة يتميز بقوة دنيا مطلوبة (MRS) تبلغ 10.0 ميجا باسكال عند 50 عامًا و20 درجة مئوية. يتميز هذا النوع من المواد بمقاومة عالية لنمو الشقوق البطيء (SCG) وانتشار الشقوق السريع (RCP).
تُعبّر العلاقة بين سُمك الجدار ومقاومة الضغط عن طريق نسبة الأبعاد القياسية (SDR)، محسوبة باستخدام الصيغة الهندسية القياسية:
في Do هو القطر الخارجي للأنبوب و t يمثل الحد الأدنى لسمك الجدار. يشير انخفاض قيمة SDR إلى جدار أكثر سمكًا وقدرة تحمل ضغط أعلى.
المواصفات الرئيسية: SDR مقابل PN مقابل PSI (درجة PE100)
يوضح الجدول أدناه توافق المعايير المترية الدولية مع مكافئات الضغط في أمريكا الشمالية بناءً على عامل أمان تصميم قياسي (C = 1.25 دولار للماء):
| قيمة حقوق السحب الخاصة | تصنيف الضغط الاسمي (PN عند C=1.25) | الضغط الهيدروستاتيكي (بار) | الضغط المكافئ (PSI) | تطبيق نموذجي |
|---|---|---|---|---|
| حقوق السحب الخاصة 7.4 | PN 25 | 25.0 بار | 362.5 PSI | التعدين عالي الضغط، الآبار العميقة |
| حقوق السحب الخاصة 9 | PN 20 | 20.0 بار | 290.0 PSI | خطوط العمليات الصناعية، وشبكات الغاز الرئيسية |
| حقوق السحب الخاصة 11 | PN 16 | 16.0 بار | 232.0 PSI | توزيع المياه، خطوط إطفاء معتمدة من إدارة الإطفاء |
| حقوق السحب الخاصة 13.6 | PN 12.5 | 12.5 بار | 181.3 PSI | شبكة الصرف الصحي الرئيسية، الصرف الصناعي |
| حقوق السحب الخاصة 17 | PN 10 | 10.0 بار | 145.0/150.0 رطل لكل بوصة مربعة | إمدادات المياه البلدية، الحفر الموجه |
| حقوق السحب الخاصة 21 | PN 8 | 8.0 بار | 116.0 PSI | الري الزراعي، مياه الصرف الصحي |
| حقوق السحب الخاصة 26 | PN 6 | 6.0 بار | 87.0 PSI | مجاري الصرف الصحي بالجاذبية، قنوات الكابلات الواقية |
كيف تختلف مواصفات أنابيب البولي إيثيلين عالي الكثافة (HDPE) من نوع PE 80؟
غالباً ما ينظر مديرو المشاريع إلى PE80 كبديل أقل تكلفة لـ PE100، ولكن بدون مطابقة التخفيضات الميكانيكية الصحيحة، سيفشل خط الأنابيب تحت أحمال الاندفاع.
تصف مواصفات أنابيب البولي إيثيلين عالي الكثافة PE80 راتنجًا أحادي النمط من الجيل الأول متوسط إلى عالي الكثافة بقوة دنيا مطلوبة (MRS) تبلغ 8.0 ميجا باسكال. ويتميز بكثافة أقل، وقوة شد أقل، وقدرة أقل على تحمل إجهاد الجدار مقارنةً بـ PE100.
تُستخدم أنابيب PE80 على نطاق واسع في الري ذي الضغط المنخفض وشبكات المياه الريفية.
مقارنة مباشرة: قدرات الضغط لـ PE80 مقابل PE100
نظراً لأن مادة PE80 تتمتع بقيمة مقاومة انضغاطية أقل (8.0 ميجا باسكال مقابل 10.0 ميجا باسكال)، فإن أنبوب PE80 يتطلب جدار أكثر سمكًا من أنبوب PE100 للتعامل مع نفس ضغط السائل التشغيلي بالضبط.
| قيمة حقوق السحب الخاصة | تصنيف الضغط PE80 (PN / بار) | تصنيف الضغط PE100 (PN / بار) | فرق سمك الجدار (لأنبوب 110 مم) |
|---|---|---|---|
| حقوق السحب الخاصة 11 | 12.5 بار | 16.0 بار | نفس السماكة (10.0 مم)، ولكن تصنيف أقل لـ PE80 |
| حقوق السحب الخاصة 17 | 8.0 بار | 10.0 بار | نفس السماكة (6.6 مم)، ولكن تصنيف أقل لـ PE80 |
| حقوق السحب الخاصة 21 | 6.0 بار | 8.0 بار | نفس السماكة (5.3 مم)، ولكن تصنيف أقل لـ PE80 |
في حين أن مادة PE80 توفر مزايا اقتصادية لخطوط خدمة الغاز ذات الأقطار الأصغر وتدفقات الجاذبية الزراعية غير الحرجة، إلا أن مقاومتها للتشقق الناتج عن الإجهاد أقل بكثير من مركبات PE100 ثنائية النمط.
ما هي مواصفات أنابيب البولي إيثيلين عالي الكثافة SDR17؟
يفضل العديد من مصممي تخطيط الأنابيب SDR17 لأنه يوفر حلاً هيدروليكيًا مثاليًا في الهندسة البلدية.
تشير مواصفات أنابيب البولي إيثيلين عالي الكثافة SDR17 إلى نسبة صارمة تبلغ 17:1 بين القطر الخارجي وسماكة الجدار. يوفر هذا الشكل الهندسي المحدد للجدار سعة تدفق داخلية مثالية مع الحفاظ على بنية هيكلية مستقرة مقاومة لقوى التفريغ/السحق الخارجية الاسمية.
تحدد قيم SDR التوازن الدقيق بين سمك الجدار الهيكلي ومساحة المقطع العرضي الداخلي المتاحة لديناميكيات السوائل.
ميزة التدفق الهيدروليكي لـ SDR17

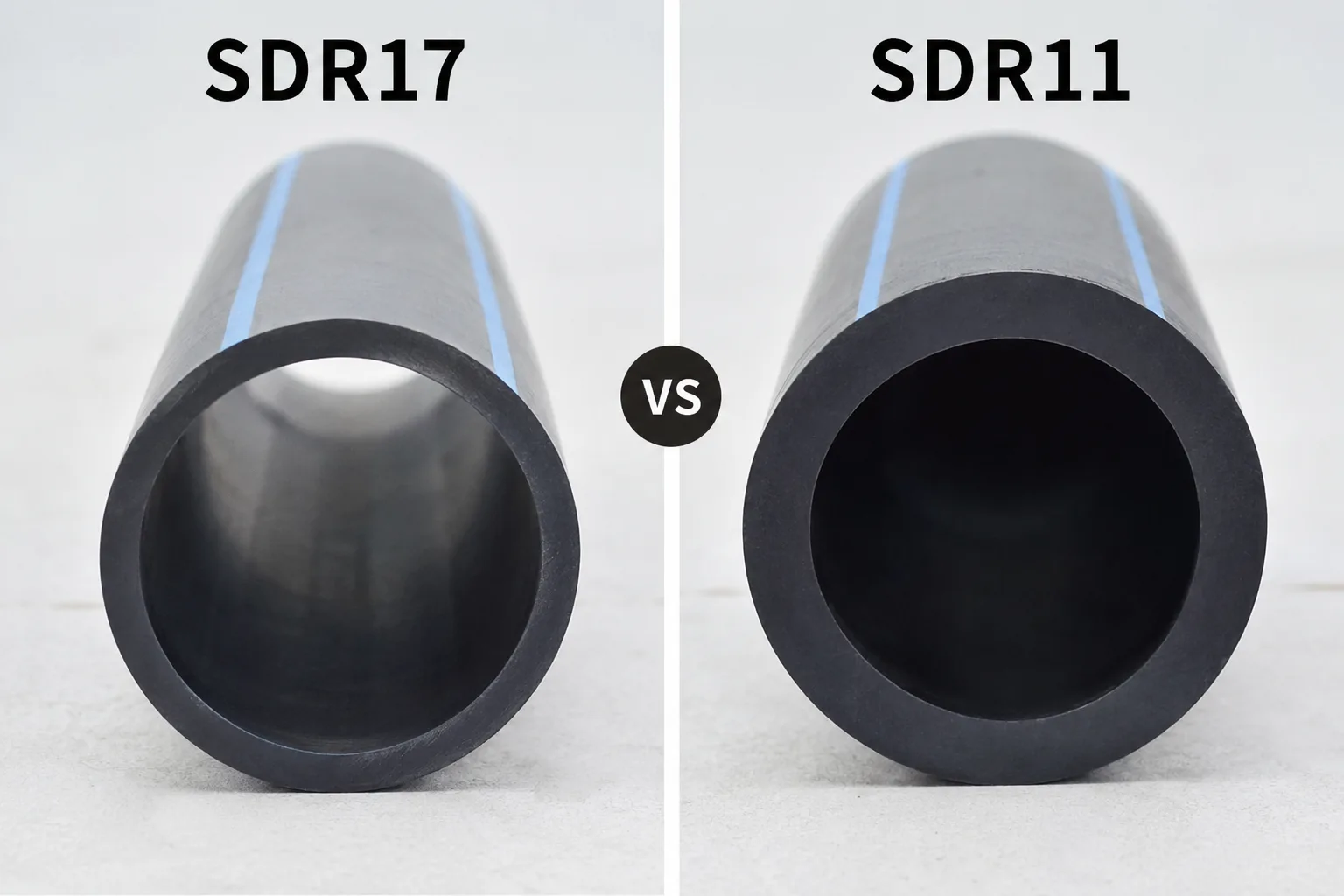

لأن جدران أنبوب SDR17 أرق من جدران أنبوب SDR11، فإن القطر الداخلي ($D_i$) يكون أكبر بكثير لنفس القطر الاسمي الخارجي.
- مثال SDR 11: يبلغ قطر الأنبوب الخارجي 110 مم وسمك جداره 10.0 مم، مما يترك قطر تدفق داخلي قدره سماكة 90.0 ملم.
- مثال SDR 17: يبلغ قطر الأنبوب الخارجي 110 مم وسمك جداره 6.6 مم، مما يترك قطر تدفق داخلي قدره سماكة 96.8 ملم.
ينتج عن هذا الفرق تقريبًا زيادة بنسبة 15% في مساحة التدفق العرضي بالنسبة لـ SDR17، مما يقلل بشكل كبير من تكاليف الطاقة اللازمة للضخ عبر خطوط نقل المياه الخام عبر البلاد وخطوط الصرف الصحي الرئيسية التي تعمل بالجاذبية.
ما هو PE4710 وكيف تتم مقارنته؟
غالباً ما يواجه المقاولون النشطون في أسواق أمريكا الشمالية مصطلح PE4710 في مواصفات ASTM و AWWA، مما يجعلهم في حيرة من أمرهم بشأن كيفية مطابقته لتصنيفات ISO الأوروبية.
PE4710 هو تصنيف راتنج البولي إيثيلين المتقدم وعالي الأداء الذي يخضع لمعيار أمريكا الشمالية ASTM D3350. يتميز بأساس تصميم هيدروستاتيكي (HDB) يبلغ 1,600 رطل لكل بوصة مربعة عند 73 درجة فهرنهايت ويتمتع بمقاومة فائقة لنمو الشقوق البطيء (قيم PENT تتجاوز 10,000 ساعة).
[صورة تقارن بين سلاسل البوليمر ثنائية النمط لـ PE4710 مقابل سلاسل البولي إيثيلين عالي الكثافة أحادية النمط]
مقارنة هيكلية: PE4710 (ASTM) مقابل PE100 (ISO)
على الرغم من أن البولي إيثيلين PE100 وPE4710 يشتركان في مصفوفة بوليمر أساسية ثنائية النمط عالية الكثافة، إلا أنهما يخضعان لاختبارات مختلفة. يفي البولي إيثيلين PE4710 بجميع معايير الأداء الخاصة بالبولي إيثيلين PE100 أو يتجاوزها، مما يسمح بتحمل إجهاد تشغيل آمن أعلى وفقًا لمعايير جمعية أعمال المياه الأمريكية (AWA).أووا كسنومكس).
| معلمة الفنية | معيار ISO PE100 | معيار ASTM PE4710 |
|---|---|---|
| معيار التصنيف | ايزو 4427 / ايزو 12162 | ASTM D3350 / PPI TR-4 |
| الحد الأدنى للقوة المطلوبة (MRS) | 10.0 ميجا باسكال (1450 رطل لكل بوصة مربعة) | 10.55 ميجا باسكال (1530 رطل لكل بوصة مربعة) |
| أساس التصميم الهيدروستاتيكي (HDB) | غير مستخدم بشكل مباشر | 1,600 رطل لكل بوصة مربعة عند 23 درجة مئوية |
| عامل التصميم القياسي (الماء) | 1.25 أو 1.6 | 0.63 أو 0.50 |
| حد النمو البطيء للتشققات (SCG) | ≥ 500 ساعة (اختبار الأنابيب) | ≥ 10,000 ساعة (اختبار PENT) |
نظراً لعتبة الإجهاد العالية التي يتحملها، يُعدّ البولي إيثيلين 4710 الخيار الأمثل للمواد المستخدمة في أساليب البناء بدون حفر مثل الحفر الاتجاهي الأفقي (HDD) وانفجار الأنابيب، حيث يكون الجدار الخارجي للأنبوب عرضة للخدش بسبب أحجار التربة والعوائق تحت الأرض.
رؤى هندسية وقائمة التحقق من التركيب
لقد راجعتُ عشرات حالات فشل خطوط الأنابيب الهيكلية، ووجدتُ أن أكثر من 80% منها ناتجة عن عدم تطابق درجات المواد أو إهمال المعايير الحرارية الموضعية. عند إعداد قوائم التوريد، تأكد من هذه المقاييس النهائية:
- تخفيض درجة الحرارة: تُعتبر قيم الضغط الاسمي (PN) المذكورة صالحة فقط حتى 20 درجة مئوية (68 درجة فهرنهايت). إذا وصلت درجة حرارة السائل إلى 40 درجة مئوية (104 درجة فهرنهايت)، فيجب تطبيق عامل تخفيض قدره 0.74 إلى أقصى ضغط مسموح به في النظام.
- التخطيط لمواجهة حالات الطوارئ: تأكد من أن أنبوب SDR المختار يتحمل الارتفاعات المفاجئة المحتملة في ضغط الماء. يمكن لأنبوب SDR17 PE100، المصمم لتحمل ضغط تشغيل يصل إلى 10 بار، أن يتحمل بأمان ارتفاعات الضغط المتكررة التي تصل إلى 15 بار.
- توافق الانضمام: عند لحام المكونات من طرف إلى طرف، تأكد من أن كلا الجزأين ضمن معايير SDR المتوافقة. يؤدي توصيل أنبوب SDR11 مباشرةً بأنبوب SDR17 إلى إنشاء منطقة انتقال هيكلية حادة قد تتسبب في حدوث إجهادات؛ استخدم وصلة انتقال مصنعة آليًا بدلاً من ذلك.
المراجع:
- ISO 4427: أنظمة أنابيب بلاستيكية لإمدادات المياه والصرف الصحي تحت الضغط - البولي إيثيلين (PE)
- ASTM F2619: المواصفة القياسية لأنابيب خطوط البولي إيثيلين عالي الكثافة (HDPE)
- معهد الأنابيب البلاستيكية (PPI) TR-4: قوائم HDB/MRS/SDB/HDS لمواد الأنابيب الحرارية البلاستيكية
- ويكيبيديا – خطوط أنابيب البولي إيثيلين عالي الكثافة
