تلقيت مؤخرًا شكوى من عميل برازيلي. طلب صمامات كروية من مادة PVC من شركتنا، ووصلت الصمامات بمقاس خاطئ. هذه المشكلة شائعة، وتُهدر الوقت والمال. أود مساعدتكم على تجنب هذا الخطأ.
تختلف أحجام صمامات الكرة المصنوعة من مادة PVC باختلاف البلد والمعيار. ما يصلح في الصين قد لا يصلح في البرازيل. لذا، يجب عليك التأكد من معايير الأنابيب، وأبعاد المقابس، ومواصفات القطر الخارجي قبل تقديم أي طلب. هذا الفحص البسيط يمنع التأخيرات المكلفة وعمليات الإرجاع.
يظنّ كثير من المشترين أن مقاس DN25 يعني أنه المقاس نفسه في كل مكان، وهذا غير صحيح. فالمناطق المختلفة تتبع معايير أنابيب مختلفة، وقد يختلف القطر الخارجي بعدة ملليمترات. بالنسبة لوصلات الأسمنت المذيب، حتى الاختلاف الطفيف يُسبب مشاكل كبيرة. دعوني أشرح لكم أكثر مشاكل المقاسات شيوعًا وكيفية تجنّبها.
هل تستخدم الدول المختلفة معايير مختلفة للأنابيب؟
قد تظن أن مقاس DN25 هو مقاس عالمي. كنتُ أظن ذلك أيضاً. ثم بدأتُ العمل مع عملاء من البرازيل وتايلاند وتايوان. جميعهم اشتكوا من نفس المشكلة: الصمامات لا تتناسب مع أنابيبهم. والسبب بسيط: الدول المختلفة تستخدم معايير مختلفة.
تتبع كل دولة معاييرها الخاصة بأنابيب المياه. إن DN25 في ألمانيا ليس هو نفسه DN25 في الولايات المتحدة.1 يختلف القطر الخارجي حسب المعيار. يجب عليك معرفة المعيار الذي تتبعه أنابيبك قبل طلب الصمامات.
إليكم مقارنة واضحة. انظروا إلى معيار DN25 عبر أربعة معايير رئيسية:
| Standard | القطر الخارجي DN25 |
|---|---|
| DIN | 32 مم |
| الجهاز العصبي المركزي | 34 مم |
| JIS | 32 مم |
| ASTM | 33.4 مم |
يبدو الفرق طفيفاً. لكن عند محاولة توصيل صمام مصمم وفقاً لمعيار DIN بأنبوب مصمم وفقاً لمعيار CNS، يكون التوصيل غير صحيح. يفشل وصلة الأسمنت. يتسرب النظام. ويتوقف المشروع.
هذا هو الخطأ الأول الذي يقع فيه المشترون. فهم يفترضون أن مقاس DN25 هو مقاس عالمي موحد، وهذا غير صحيح. يجب عليك دائمًا الاستفسار عن المعيار الذي تتبعه أنابيبك، ثم طلب صمامات مطابقة لهذا المعيار تمامًا.
تعلمت هذا الدرس بطريقة قاسية. طلب أحد العملاء في البرازيل 100 صمام كروي من مادة PVC بقطر بوصتين. استلموا الصمامات، وحاولوا تركيبها، لكن لم يكن أي منها مناسبًا. غضب العميل، وخسرنا وقتًا ومالًا. كانت المشكلة عدم توافق بين معايير ASTM وCNS. يحدث هذا أكثر مما تتخيل.
لماذا يواجه العملاء البرازيليون في كثير من الأحيان مشاكل في المقاسات؟
تُعد البرازيل سوقاً كبيرة لمنتجات أنابيب PVC.2 يشتري العديد من العملاء البرازيليين صمامات من الصين، متوقعين أن تتوافق هذه الصمامات مع أنابيبهم المحلية. لكن المشاكل واردة. سأشارككم حالة واقعية.
غالباً ما يطلب العملاء البرازيليون الصمامات بناءً على المقاس الاسمي، ظناً منهم أن الصمام سيتوافق مع القطر الخارجي لأنابيبهم المحلية. ولكن إذا كان الصمام مصنّعاً وفقاً لمعيار ASTM بينما الأنبوب مصنّع وفقاً لمعيار CNS، فإن الأبعاد لا تتطابق. وهذا يؤدي إلى فشل التركيب وتأخير المشروع.
دعني أقدم لك مثالاً محدداً. تواصل معنا عميل من ساو باولو، وكان بحاجة إلى صمامات كروية من مادة PVC بقطر بوصتين لمشروع معالجة مياه. أخبرنا العميل أن المقاس المطلوب هو بوصتان. قمنا بتصنيع الصمامات وفقاً لمعايير ASTM. كان القطر الخارجي لمقبس الصمام 60.3 ملم، وهو المقاس القياسي لأنابيب ASTM بقطر بوصتين.
استلم العميل الصمامات، وحاول توصيلها بأنابيبه. صُنعت الأنابيب وفقًا لمعايير CNS، ويبلغ قطرها الخارجي 60 مم. الفرق بين القطرين 0.3 مم فقط، لكن هذه الفجوة الصغيرة تُعدّ كبيرة جدًا بالنسبة لوصلات الأسمنت المذيب، مما أدى إلى ضعف الوصلة. اشتكى العميل، واضطررنا لإعادة تصنيع الطلبية بالكامل.
هذا خطأ شائع. كثير من المشترين لا يدركون ذلك. تستخدم البرازيل مزيجاً من المعايير.3 يستخدم بعض الموردين معيار DIN، بينما يستخدم آخرون معيار ASTM، بل إن بعضهم يستخدم معيار CNS من تايوان. إذا لم تحدد المعيار بدقة، فستتلقى صمامات غير متوافقة.
إليك ما يجب عليك فعله. قبل تقديم طلبك، تأكد من القطر الخارجي الدقيق لأنابيبك. قِس الأنبوب بنفسك. لا تعتمد على المقاس الاسمي. اسأل مورد الصمامات عن المعيار الذي يستخدمه. تأكد من أن أبعاد المقبس تتطابق تمامًا مع القطر الخارجي لأنبوبك.
أطرح الآن على كل عميل ثلاثة أسئلة قبل تأكيد أي طلب. ما هو القطر الخارجي لأنبوبك؟ ما هو المعيار الذي يتبعه أنبوبك؟ هل تحتاج إلى عينة قبل الإنتاج بكميات كبيرة؟ هذه الأسئلة توفر الوقت والمال.
هل تتطلب معايير تايلاند وتايوان اهتماماً أيضاً؟
البرازيل ليست الدولة الوحيدة التي تعاني من مشاكل في المقاسات. ألاحظ أيضاً مشاكل مع عملاء من تايلاند وتايوان. تستخدم هذه الأسواق معايير CNS، وتختلف الأقطار الخارجية لمعايير CNS عن معايير DIN وASTM، وقد يصل هذا الاختلاف إلى عدة ملليمترات.
تُعدّ معايير أنابيب CNS شائعة في تايوان وتايلاند. وغالبًا ما يكون القطر الخارجي لأنابيب CNS أكبر من أنابيب DIN أو ASTM. على سبيل المثال، يبلغ قطر DN100 في DIN 110 مم، بينما يبلغ في CNS 114 مم.4 يمنع هذا الفرق البالغ 4 مم تركيب الصمام بشكل صحيح.
دعني أريك جدول مقارنة لـ DN100:
| Standard | القطر الخارجي DN100 |
|---|---|
| DIN | 110 مم |
| الجهاز العصبي المركزي | 114 مم |
| JIS | 114 مم |
| ASTM | 114.3 مم |
انظر إلى مقاس DIN، فهو 110 مم. ثم انظر إلى مقاس CNS، فهو 114 مم. الفرق 4 مم. قد لا يبدو هذا كثيرًا، لكنه فجوة كبيرة جدًا بالنسبة لوصلة الأسمنت المذيب. لن يتناسب مقبس الصمام، ولن يُحكم الأسمنت الإغلاق، وستفشل الوصلة.
كان لديّ عميل في بانكوك. طلب صمامات كروية من مادة PVC بقطر 100 مم، وفقًا لمعيار DIN. قمنا بتصنيع الصمامات بمقابس 110 مم. استلم العميل الطلبية، وحاول تركيب الصمامات. كانت الأنابيب مطابقة لمعيار CNS، بقطر خارجي 114 مم. لم تتناسب الصمامات، مما اضطر العميل إلى إيقاف العمل وطلب منا إعادة تصنيع الطلبية. خسرنا وقتًا، وخسر العميل مالًا.
تحدث هذه المشكلة أيضًا مع الأحجام الأصغر. يبلغ قطر DN50 في معيار DIN 63 مم، بينما يبلغ في معيار CNS 60 مم. الفرق هو 3 مم. بالنسبة للوصلات الملولبة، يُعدّ هذا الفرق مقبولًا. لكن بالنسبة لـ قاعدة أسمنتية مذيبة53 ملم كثير جدًا.
أحتفظ الآن بجدول مفصل لجميع المعايير الرئيسية، وأشارك هذا الجدول مع كل عميل. أطلب منهم قياس القطر الخارجي لأنابيبهم، وإرسال صورة لطرف الأنبوب. بهذه الطريقة، أستطيع التأكد من المقاس الدقيق قبل بدء الإنتاج.
إذا كنت تشتري صمامات لتايلاند أو تايوان، فتأكد دائمًا من القطر الخارجي وفقًا لمعيار CNS. لا تفترض أن مقاسات DIN مناسبة. قِس أنابيبك. اطلب من موردك مطابقة القطر الخارجي بدقة. اطلب عينة قبل طلب كمية كبيرة. هذه الخطوة البسيطة تُجنّبك أخطاءً مكلفة.
قبل طلب صمام كروي من مادة PVC، تأكد من هذه التفاصيل الخمسة؟
لقد شاركتُ معكم الأخطاء الشائعة في اختيار المقاسات. والآن، أودّ أن أقدّم لكم قائمة مرجعية واضحة. استخدموا هذه القائمة في كل مرة تطلبون فيها صمامات كروية من مادة PVC. ستساعدكم هذه القائمة على تجنّب مشاكل المقاسات، وستوفّر عليكم الوقت والمال.
قبل تقديم أي طلب لصمامات كروية من مادة PVC، تأكد من خمسة تفاصيل أساسية: بلدك، معيار الأنابيب لديك، مقاس المقبس، القطر الخارجي للأنبوب، واطلب عينة للتأكيد. تضمن هذه العملية المكونة من خمس خطوات عدم وجود أخطاء في المقاسات وملاءمة مثالية.
إليك قائمة التحقق المكونة من خمس خطوات التي يجب عليك اتباعها:
1. تأكيد بلدك
أخبر موردك بالبلد الذي تقيم فيه. تختلف المعايير المستخدمة من بلد لآخر. غالبًا ما تستخدم البرازيل معيار ASTM أو CNS. تستخدم تايلاند معيار CNS. تستخدم ألمانيا معيار DIN. تستخدم الولايات المتحدة معيار ASTM. يحدد بلدك المعيار الذي تتبعه أنابيبك.
2. تأكد من معيار الأنابيب الخاص بك
لا تفترض أن موردك على دراية بمعيار الأنابيب لديك. اسأله عن المعيار الذي يتبعه. هل هو DIN؟ أم ASTM؟ أم CNS؟ أم JIS؟ دوّن اسم المعيار بدقة. شارك هذه المعلومات مع مورد الصمامات لديك.
فيما يلي جدول مرجعي سريع:
| المنطقة | المعيار المشترك |
|---|---|
| البرازيل | ASTM، CNS |
| تايلاند | الجهاز العصبي المركزي |
| تايوان | الجهاز العصبي المركزي |
| ألمانيا | DIN |
| الولايات المتحدة | ASTM |
| اليابان | JIS |
| الصين (تصدير) | DIN، ASTM، CNS |
3. تأكد من مقاس المقبس
تأتي صمامات الكرة المصنوعة من مادة PVC بنهايات ملحومة أو ملولبة. إذا كنت بحاجة إلى نهايات ملحومة، فتأكد من القطر الداخلي للوصلة. يجب أن يتطابق هذا البعد تمامًا مع القطر الخارجي للأنبوب. أما إذا كنت بحاجة إلى نهايات ملولبة، فتأكد من نوع السن اللولبي. تختلف أسنان NPT عن أسنان BSP.
4. تأكد من القطر الخارجي للأنبوب

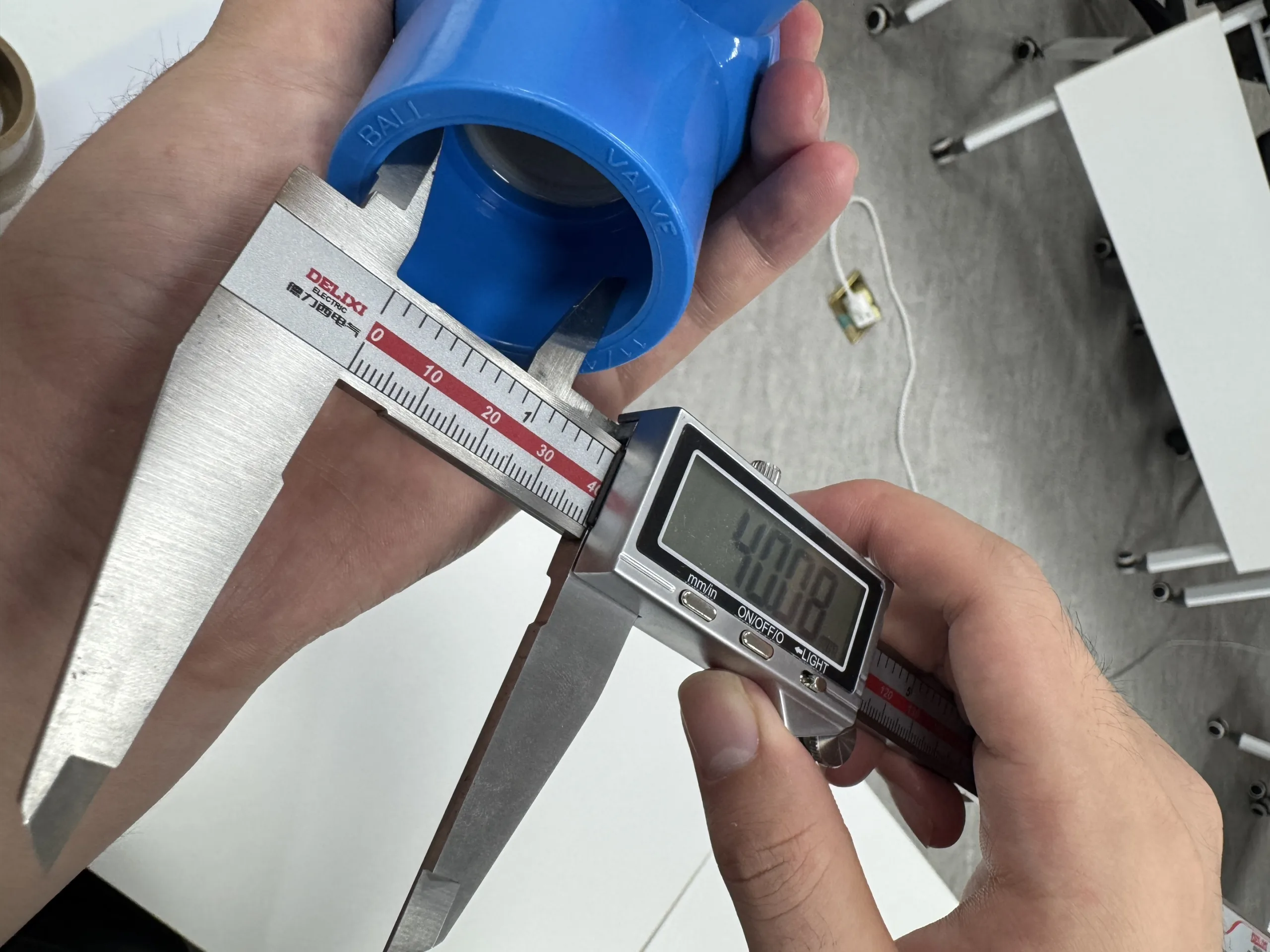

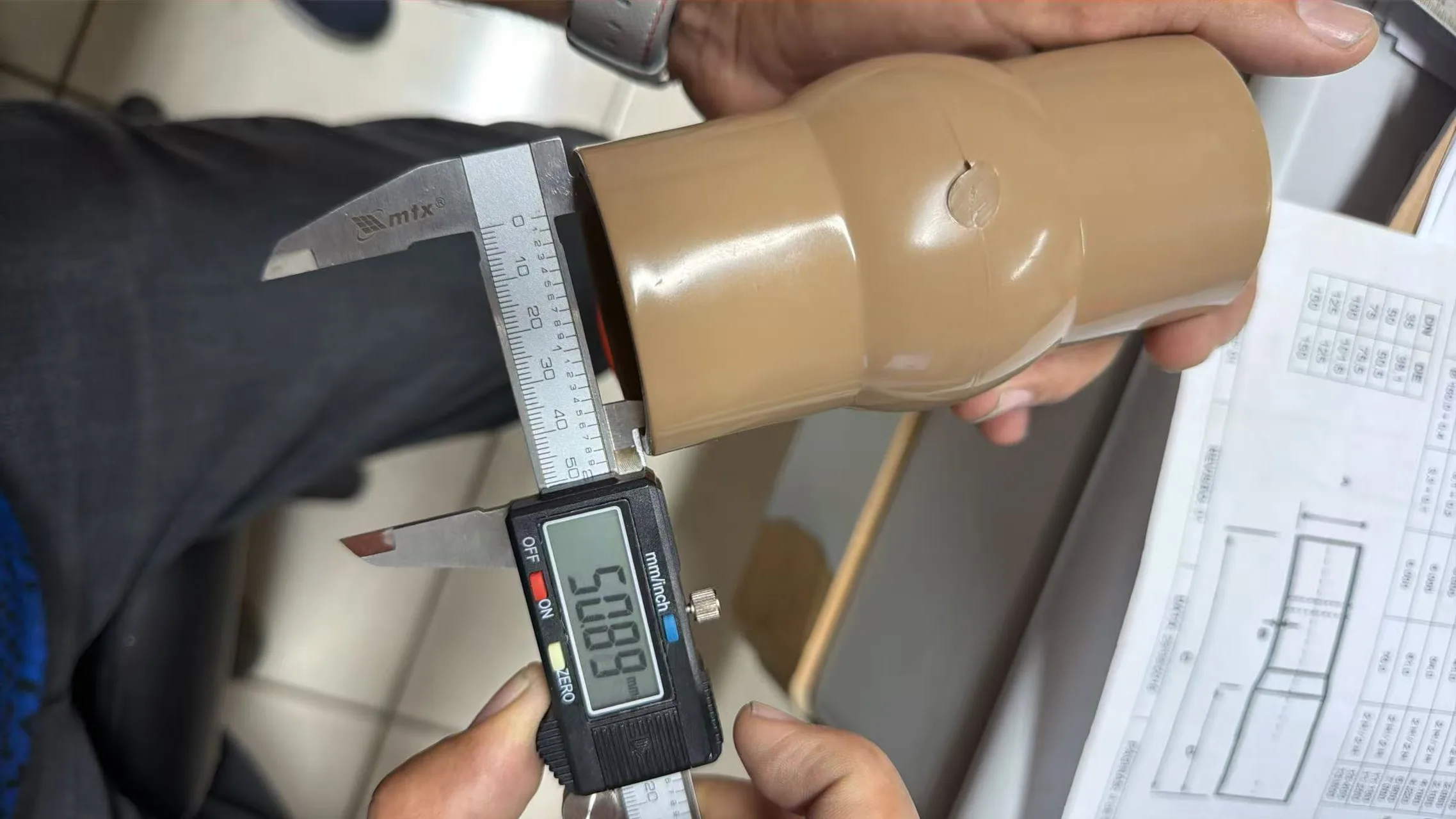

هذه هي الخطوة الأهم. قِس القطر الخارجي لأنبوبك باستخدام الفرجار. لا تُخمّن. لا تعتمد على المقاس الاسمي. دوّن القياس بدقة. شارك هذا القياس مع مُورّد الصمامات. اطلب منه التأكد من أن القطر الداخلي للوصلة يطابق القطر الخارجي لأنبوبك.
على سبيل المثال، إذا كان القطر الخارجي لأنبوبك 60 مم، فيجب أن يكون القطر الداخلي لمقبس الصمام 60 مم. وإذا كان القطر الخارجي لأنبوبك 60.3 مم، فيجب أن يكون القطر الداخلي لمقبس الصمام 60.3 مم. حتى فرق 0.5 مم قد يُسبب مشاكل.
5. اطلب عينة للتأكيد
قبل تقديم طلبية كبيرة، اطلب عينة. اختبر العينة على أنابيبك الفعلية. تأكد من ملاءمتها. افحص وصلة الأسمنت. إذا كانت العينة مناسبة تمامًا، يمكنك تقديم الطلبية. إذا لم تكن العينة مناسبة، عدّل المواصفات قبل بدء الإنتاج.
أوصي دائمًا بتأكيد العينات. صحيح أن ذلك يتطلب بعض الوقت والمال الإضافيين في البداية، لكنه يجنبك أخطاءً مكلفة لاحقًا. أخبرني أحد العملاء أن عينة واحدة أنقذته من خسارة 20,000 ألف دولار بسبب خطأ ما. إنه استثمارٌ رائع.
استخدم قائمة التحقق المكونة من خمس خطوات هذه في كل مرة تطلب فيها صمامات كروية من مادة PVC. ستساعدك هذه القائمة على تجنب أخطاء المقاسات التي تُهدر الوقت والمال، وستضمن ملاءمة الصمامات لأنابيبك بشكل مثالي، كما ستجعل مشاريعك تسير بسلاسة.
خاتمة
تختلف مقاسات صمامات الكرة المصنوعة من مادة PVC من بلد لآخر، حيث تستخدم الدول المختلفة معايير متباينة. لذا، تأكد من معيار أنبوبك، وقم بقياس قطره الخارجي، واطلب عينة قبل الطلب. هذه العملية البسيطة تمنع الأخطاء المكلفة وتضمن تركيبًا مثاليًا في كل مرة.
"الحجم الاسمي للأنبوب"، https://en.wikipedia.org/wiki/Nominal_Pipe_Sizeيمثل رمز DN مرجعًا للحجم الاسمي وليس قياسًا دقيقًا، حيث تختلف الأقطار الخارجية الفعلية بين أنظمة المعايير مثل DIN (الأوروبية) وASTM (الأمريكية) لنفس رقم DN. دور الدليل: تعريف؛ نوع المصدر: تعليمي. يدعم: أن رموز DN (القطر الاسمي) تتوافق مع أبعاد فعلية مختلفة اعتمادًا على نظام المعيار المستخدم. ملاحظة نطاقية: يشرح هذا مفهوم نظام DN ولكنه لا يؤكد الأبعاد المحددة 32 مم مقابل 33.4 مم المذكورة في جدول المقالة. ↩
"توقعات سوق الأنابيب البلاستيكية في البرازيل حتى عام 2027 - كين ريسيرش" https://www.kenresearch.com/industry-reports/brazil-plastic-pipes-marketيمثل قطاعا البناء والبنية التحتية في البرازيل مستهلكين رئيسيين لأنظمة أنابيب PVC في أمريكا اللاتينية، مدفوعين بمشاريع معالجة المياه والصرف الصحي والبناء. نوع الدليل: إحصائي؛ نوع المصدر: مؤسسة. يدعم هذا الدليل وجود طلب كبير على منتجات أنابيب PVC في البرازيل. ملاحظة: يوفر هذا الدليل سياقًا سوقيًا مهمًا، ولكنه لا يحدد حجم السوق الكبير ببيانات محددة من حيث الحجم أو القيمة. ↩
"مذكرة تفاهم مع ABNT للسماح باعتماد معايير ASTM في البرازيل". https://www.fuelsandlubes.com/flo-article/mou-with-abnt-to-allow-adoption-of-astm-standards-in-brazil/لطالما تبنت الصناعة البرازيلية معايير دولية متعددة، بما في ذلك معايير DIN (نتيجة للتأثير الصناعي الألماني)، ومعايير ASTM (نتيجة للتجارة مع أمريكا الشمالية)، ومعايير ABNT الوطنية، مما أدى إلى بيئة معايير مختلطة في مختلف القطاعات والمناطق. دور الدليل: السياق التاريخي؛ نوع المصدر: حكومي. يدعم: أن التاريخ الصناعي للبرازيل قد أدى إلى تبني معايير دولية متعددة. ملاحظة: يوضح هذا السياق التاريخي للمعايير المختلطة، ولكنه لا يؤكد الانتشار الحالي لكل معيار في قطاع أنابيب PVC تحديدًا. ↩
"الحجم الاسمي للأنابيب - ويكيبيديا"، https://en.wikipedia.org/wiki/Nominal_Pipe_Sizeتحدد معايير الأنابيب المنشورة قيمًا مختلفة للقطر الخارجي لتصنيف DN100: فمعايير DIN تحدد عادةً 110 مم لسلسلة أنابيب الضغط، بينما تحدد أنظمة معايير أخرى، بما في ذلك CNS وJIS، 114.3 مم للأحجام الاسمية المكافئة. دور الدليل: إحصائي؛ نوع المصدر: مؤسسة. يدعم: أن تصنيف DN100 يتوافق مع أقطار خارجية مختلفة في أنظمة المعايير المختلفة. ملاحظة النطاق: يؤكد هذا وجود تباين في الأبعاد، ولكنه يتطلب التحقق من القيم الدقيقة 110 مم و114 مم من وثائق المعايير الرسمية. ↩
"مواد الأنابيب: توصيل أنابيب ووصلات PVC باستخدام اللحام بالمذيبات"، https://septic.umn.edu/news/solvent-weldingتستخدم وصلات التوصيل باستخدام الأسمنت المذيب، والمحددة في معايير مثل ASTM D2466 وD2467، وصلات توصيل ذات تداخل، حيث يقوم الأسمنت المذيب بدمج أسطح الأنابيب والوصلات كيميائيًا من خلال إذابة سلاسل البوليمر وإعادة تصلبها. دور الدليل: التعريف؛ نوع المصدر: مؤسسة. يدعم: أن وصلات التوصيل باستخدام الأسمنت المذيب هي طريقة توصيل قياسية لأنظمة أنابيب PVC. ↩
