يُسبب عطل مقاييس الضغط ١٢٪ من الحوادث الصناعية سنويًا. تجنب التخمينات الخطرة - تعرّف على أنواع ومعايير الاختيار وطرق المعايرة التي تضمن سلامة الأنظمة وتوافقها مع المعايير.
الأنواع الأربعة الرئيسية لمقاييس الضغط هي: أنبوب بوردون (الأكثر شيوعًا)، والحجاب الحاجز (للوسائط المسببة للتآكل)، والكبسولة (للغازات منخفضة الضغط)، والتفاضلي (لقياس فرق الضغط). يعتمد الاختيار على نوع الوسيط، ونطاق الضغط، وظروف التشغيل.
دعونا نقوم بتشريح الميزات الأساسية لهذه الأدوات من خلال عدسة 19 عامًا من الخبرة الميدانية - المعرفة التي تفصل الأنظمة الوظيفية عن الأنظمة المُحسّنة.
ما هي أنواع مقاييس الضغط الأربعة؟
الاختيار العشوائي يُعرّضك لخطر التسريبات أو الانفجارات. إليك كيفية تعامل كل نوع من أنواع المقاييس مع التحديات الواقعية.
فقرة مجزأة:
أنبوب بوردون: أنبوب معدني على شكل حرف C لضغط يتراوح بين 15 و100,000 رطل لكل بوصة مربعة
غشاء: غشاء مرن للسوائل اللزجة/التآكلية
Capsule:أغشية مكدسة للغازات من 0 إلى 30 رطل لكل بوصة مربعة
التفاضليه: منافذ مزدوجة لمراقبة الفلتر/الصمام

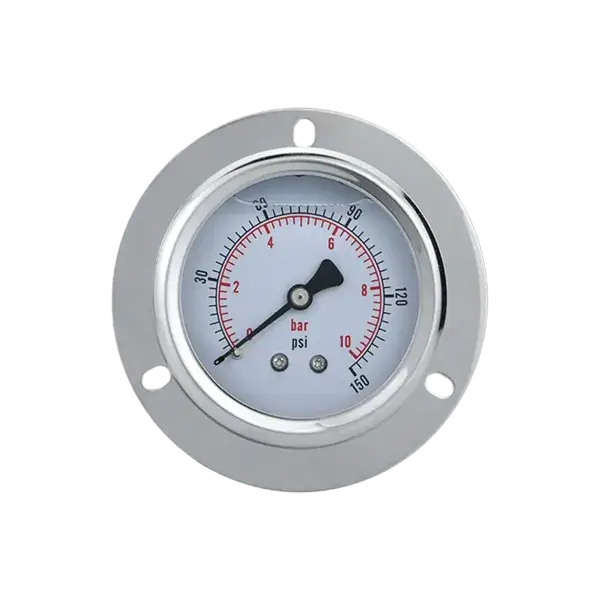

مقياس الضغط المنخفض المملوء بالسائل الجلسرين
التعمق أكثر: مواصفات النوع
مصفوفة الأداء
| النوع | الدقة | ماكس الضغط | |
|---|---|---|---|
| أنبوب بوردون | ± 1٪ | 100,000 PSI | |
| غشاء | ± 1.5٪ | 1,000 PSI | |
| Capsule | ± 2٪ | 30 PSI | |
| التفاضليه | ± 0.5٪ | 10,000 PSI |
دراسة الحالة
منع مصنع نبيذ تسربات بمعدل ١٢٠ لترًا/ساعة بالتبديل من مقاييس بوردون إلى مقاييس الحجاب الحاجز لقياس حمضية العصير. كانت مقاومة التآكل أهم من سعة الضغط العالي.
ما هو أفضل مقياس للضغط؟
يعتمد "الأفضل" على السياق، وليس على العلامة التجارية. إليك كيفية مطابقة خصائص العداد مع خصائص نظامك.
تناسب أنابيب بوردون 76% من التطبيقات الصناعية. استخدم الأغشية للطين/المواد الكيميائية، والكبسولات للغازات منخفضة الضغط، ومقاييس التفاضل لمراقبة كفاءة المرشح/الغلاية. ضع في اعتبارك توافق الوسائط أولاً.
الغوص أعمق: هرم أولوية الاختيار
1. توافق الوسائط
| وسائل الاعلام نوع | المقياس الموصى به |
|---|---|
| سائل أكال | غشاء |
| غاز عالي الضغط | أنبوب بوردون |
| ملاط لزج | غشاء دافق |
2. العوامل البيئية
| الحالة | الحلول |
|---|---|
| اهتزاز | علبة مملوءة بالسائل |
| تقلبات درجات الحرارة | صمام سنوبر |
| درجة الرطوبة | فولاذ مقاوم للصدأ |
3. التكلفة مقابل العمر الافتراضي
بوردون: 150 دولارًا (7-10 سنوات)
الحجاب الحاجز: 320 دولارًا (15 عامًا فأكثر)
خفّض مصنع كيميائي عمليات الاستبدال بنسبة 40% باستخدام الأغشية الخزفية، رغم ارتفاع التكلفة الأولية بنسبة 113%. وتجاوزت تكاليف دورة الحياة السعر الأولي.
كيف أختار مقياس الضغط؟
أربعة معايير تمنع اختيارًا خاطئًا كارثيًا. تجاهل واحد، يُصبح مقياسك عبئًا.
نطاق الضغط (2x ضغط التشغيل)
توافق الوسائط (المقاومة الكيميائية)
نوع الاتصال (خيوط NPT مقابل BSPP)
التعمق أكثر: قائمة التحقق من الاختيار
1. صيغة تحديد المقاسات
نطاق القياس = 1.5 × ضغط التشغيل العادي
2. مخطط توافق المواد
| الإعلام | مادة القياس |
|---|---|
| بخار | 316SS |
| الكلور | مونيل |
| الزيت الهيدروليكي | نحاس |
3. معايير الاتصال
| المنطقة | Standard | زاوية |
|---|---|---|
| الولايات المتحدة الأمريكية | NPT | 60° |
| EU | بي إس بي بي | 55° |
أثناء تحديث منصة نفطية، تسبب عدم تطابق الخيوط في توقف العمل بقيمة 8 آلاف دولار - ويمنع التحقق حدوث ذلك.
مقياس ضغط الزيت
ما هي معايير أجهزة قياس الضغط؟
الامتثال ليس اختياريًا. هذه هي الأطر التي تُحدد العمليات الآمنة عالميًا.
المعايير الرئيسية: ASME B40.100 (الولايات المتحدة الأمريكية)، EN 837 (الاتحاد الأوروبي)، JIS B7505 (اليابان). يتطلب الاختيار فهمًا للقوانين الإقليمية والشهادات الخاصة بالصناعة (API 670 للنفط/الغاز).
التعمق أكثر: مصفوفة الامتثال
1. فئات الدقة
| Standard | C | C |
|---|---|---|
| ASME B40.100 | ± 1٪ | ± 2٪ |
| EN-837 1 | 0.1-0.6٪ | 1-2.5٪ |
2. متطلبات الصناعة
| قطاع | المعيار الإلزامي |
|---|---|
| فارما | FDA 21 CFR الجزء 11 |
| نووي | القسم الثالث من ASME |
| مارين | موافقة DNV GL/ABS |
نجح مصنع للأغذية في اجتياز تدقيق إدارة الغذاء والدواء الأمريكية باستخدام مقاييس النظافة EN 837-3 مع شهادة صحية 3-A.
كيفية معايرة مقياس الضغط؟
المقاييس غير المعايرة خاطئة. اتبع هذه الطريقة المُجرّبة ميدانيًا والمكوّنة من خمس خطوات للحفاظ على دقة ±5%.
الاتصال بالمعيار المرجعي
تطبيق زيادات الضغط
تسجيل الانحرافات
ضبط الصفر/الامتداد
إصدار شهادة المعايرة
الغوص بشكل أعمق: بروتوكول المعايرة2
الادوات المطلوبة
جهاز اختبار الوزن الميت (المعيار الذهبي)
معايرة رقمية (للاستخدام الميداني)
مسجل البيانات (تحليل الاتجاهات)
التسامح المقبول
| فئة القياس | الخطأ المسموح به |
|---|---|
| 0.25 | ± 0.25٪ |
| 1.0 | ± 1٪ |
| 2.5 | ± 2.5٪ |
جدول فترات المعايرة
| البيئة | تردد |
|---|---|
| العملية الحرجة | 3-6 أشهر |
| الصناعة العامة | لمدة 12 أشهر |
| الأنظمة الثابتة | لمدة 24 أشهر |
بعد تنفيذ المعايرات الفصلية، نجحت محطة الطاقة في تقليل عمليات الإغلاق غير المخطط لها بنسبة 67%.
مقياس ضغط مملوء بالزيت مقاس 2 بوصة مصنوع من الفولاذ المقاوم للصدأ
كيفية قراءة مقياس الضغط؟
موضع الإبرة ≠ الضغط الحقيقي. فك رموز المقاييس والوحدات والنطاقات لتجنب التفسيرات الخاطئة القاتلة.
التحقق من المقياس (مستمر مقابل مزدوج)
ملاحظة سمك المؤشر (تسامح المحاذاة)
تأكيد النطاقات (الأجزاء المرمزة بالألوان)
الغوص أعمق: دليل التفسير
1. أنواع المقاييس
مقياس واحد: 0-100 رطل لكل بوصة مربعة
مقياس مزدوج: psi (خارجي) + [شريط]（https://en.wikipedia.org/wiki/Bar_(unit)）[^4] (داخلي)
2. لون الترميز
| لون المنطقة | معنى |
|---|---|
| أخضر | التشغيل الآمن |
| أصفر | الحذر |
| أحمر | خطر |
3. تصحيح خطأ المنظر
عرض المقياس بشكل عمودي
استخدم المقاييس المرآة (ASME B40.1)
مثال الحالة
أخطأ الفنيون في قراءة مقياس ثنائي النطاق (كيلو باسكال/بار)، مما أدى إلى زيادة ضغط المفاعل بنسبة ٢٢٪. أدى التدريب الجيد إلى تجنب هذا الخطر.
خاتمة
يحقق اختيار مقياس الضغط التوازن بين توافق الوسائط واحتياجات الدقة والامتثال - تعتمد سلامة نظامك على فهم هذه العوامل.
