تُستخدم أنابيب PPH بشكل رئيسي في معالجة مياه الصرف الكيميائي، وتصريف الأحماض والقلويات، مياه الصرف الصحي الكهربائي1، وخطوط التخليل الحمضي، وأنظمة التنقية، ومعدات حماية البيئة.
يُعد أنبوب PPH مناسبًا للعديد من المحاليل الحمضية والقلوية والملحية. ويُستخدم على نطاق واسع في أنظمة الأنابيب البلاستيكية الملحومة حيث تكون هناك حاجة إلى مقاومة كيميائية جيدة وقوة وصلات موثوقة. ومع ذلك، لا يُنصح باستخدام PPH مع الأحماض المؤكسدة القوية2، الهيدروكربونات العطرية، وبعض الكيتونات، وبعض الإسترات، وأنظمة المذيبات ذات درجات الحرارة العالية.
ما هي استخدامات أنابيب PPH؟
تُستخدم أنابيب PPH لمياه الصرف الحمضية والقلوية، والصرف الكيميائي، وخطوط دوران أجهزة التنظيف، ومياه الصرف الناتجة عن الطلاء الكهربائي، ومعدات حماية البيئة.
نظام أنابيب PPH الصناعي مثبت في محطة معالجة مياه الصرف الكيميائي.
| تطبيق | لماذا يتم استخدام PPH |
|---|---|
| معالجة مياه الصرف الصحي الكيميائية | مقاومة جيدة للعديد من السوائل الحمضية والقلوية |
| مياه الصرف الصحي الناتجة عن الطلاء الكهربائي | مناسب لخطوط تصريف الأحماض والقلويات |
| خطوط التخليل الحمضي | مناسب للعديد من ظروف مياه الصرف الحمضية |
| حبال غسيل القلويات | مناسب لأنظمة مياه الصرف الصحي القلوية |
| أنظمة الغسيل | يستخدم لخطوط تدوير ورش السوائل |
| أبراج تنقية الرذاذ الحمضي | مناسب للعديد من السوائل الحمضية المتداولة |
| معدات حماية البيئة | توفر الأنابيب الملحومة سلامة جيدة للنظام |
| خطوط توصيل خزانات المواد الكيميائية | مناسب للعديد من محاليل الأحماض والقلويات والأملاح |
يستخدم PPH بشكل شائع في أنظمة الأنابيب الملحومة لمياه الصرف الكيميائي، وتصريف الأحماض والقلويات، وخطوط دوران أجهزة التنظيف.
ما هي المواد الكيميائية التي يمكن لأنابيب PPH التعامل معها؟
يمكن لأنابيب PPH التعامل مع العديد من المحاليل الحمضية والقلوية والملحية، وخاصة في أنظمة معالجة مياه الصرف الصحي وحماية البيئة.
أنابيب ووصلات PPH عالية الجودة مصممة لمقاومة كيميائية ممتازة.
| وسائل الإعلام المناسبة | أمثلة نموذجية |
|---|---|
| مياه الصرف الحمضية | مياه الصرف الناتجة عن التخليل الحمضي، مياه الصرف الصناعية الحمضية |
| مياه الصرف القلوية | مياه الصرف الصحي للتنظيف القلوي، سائل الغسيل القلوي |
| المحاليل الملحية | محلول كلوريد الصوديوم، والعديد من محاليل الأملاح غير العضوية |
| مياه الصرف الصحي الناتجة عن الطلاء الكهربائي | مياه الصرف الناتجة عن الطلاء الكهربائي بالأحماض والقلويات |
| سائل تدوير جهاز التنظيف | سائل تنظيف رذاذ الحمض، سائل غسيل الغاز |
| الأحماض غير العضوية الشائعة | حمض الهيدروكلوريك، حمض الكبريتيك بتركيز منخفض إلى متوسط، حمض النيتريك المخفف |
| محاليل مائية من الأحماض العضوية الضعيفة | محلول حمض الخليك المخفف |
| وسائط أخرى ذات أساس مائي | محلول حمض الكربونيك، محلول ملح الألومنيوم، محلول ملح الأمونيوم، الجلسرين، محلول الجلوكوز |
يُعد نظام PPH مناسبًا بشكل خاص لأنظمة معالجة مياه الصرف الكيميائي حيث يكون الوسط في الأساس عبارة عن محلول حمضي أو قلوي أو ملحي قائم على الماء.
ما هي المواد الكيميائية التي لا يُنصح باستخدامها مع أنابيب PPH؟
لا يُنصح باستخدام أنابيب PPH مع الأحماض المؤكسدة القوية، وحمض النيتريك عالي التركيز، وحمض الكبريتيك المركز عالي الحرارة، والهيدروكربونات العطرية، وبعض الهيدروكربونات المهلجنة، وبعض الكيتونات، وبعض الإسترات.
| وسائل إعلام غير موصى بها | المخاطرة المالية |
|---|---|
| حمض النيتريك عالي التركيز | خطر أكسدة قوي |
| حمض الكبريتيك المركز عالي الحرارة | مخاطر الأكسدة وتدهور المواد |
| أحماض مختلطة مؤكسدة قوية | لا ينصح |
| البنزين | خطر هجوم الهيدروكربونات العطرية |
| التولوين | لا ينصح باستخدامه على المدى الطويل |
| المذيبات الهيدروكربونية العطرية | قد يسبب تورماً أو تليّناً |
| بعض الهيدروكربونات المهلجنة | مخاطر التوافق |
| بعض المذيبات الكيتونية | لا يُنصح به دون تأكيد |
| بعض المذيبات الإسترية | لا يُنصح به دون تأكيد |
| الدهانات القوية ذات الأساس المذيب | خطر هجوم المذيبات |
| وسائط مؤكسدة طويلة الأمد ذات درجة حرارة عالية | قد يقلل من عمر الخدمة |
يُعد PPH فعالاً في العديد من أنظمة مياه الصرف الحمضية والقلوية، ولكن لا ينبغي التعامل معه كأنبوب كيميائي عالمي لجميع المذيبات والوسائط المؤكسدة.
ما هي المعايير المستخدمة لأنابيب PPH؟
تُستخدم أنابيب PPH بشكل شائع في أنظمة الأنابيب الصناعية والكيميائية، وخاصة أنظمة الأنابيب الملحومة.

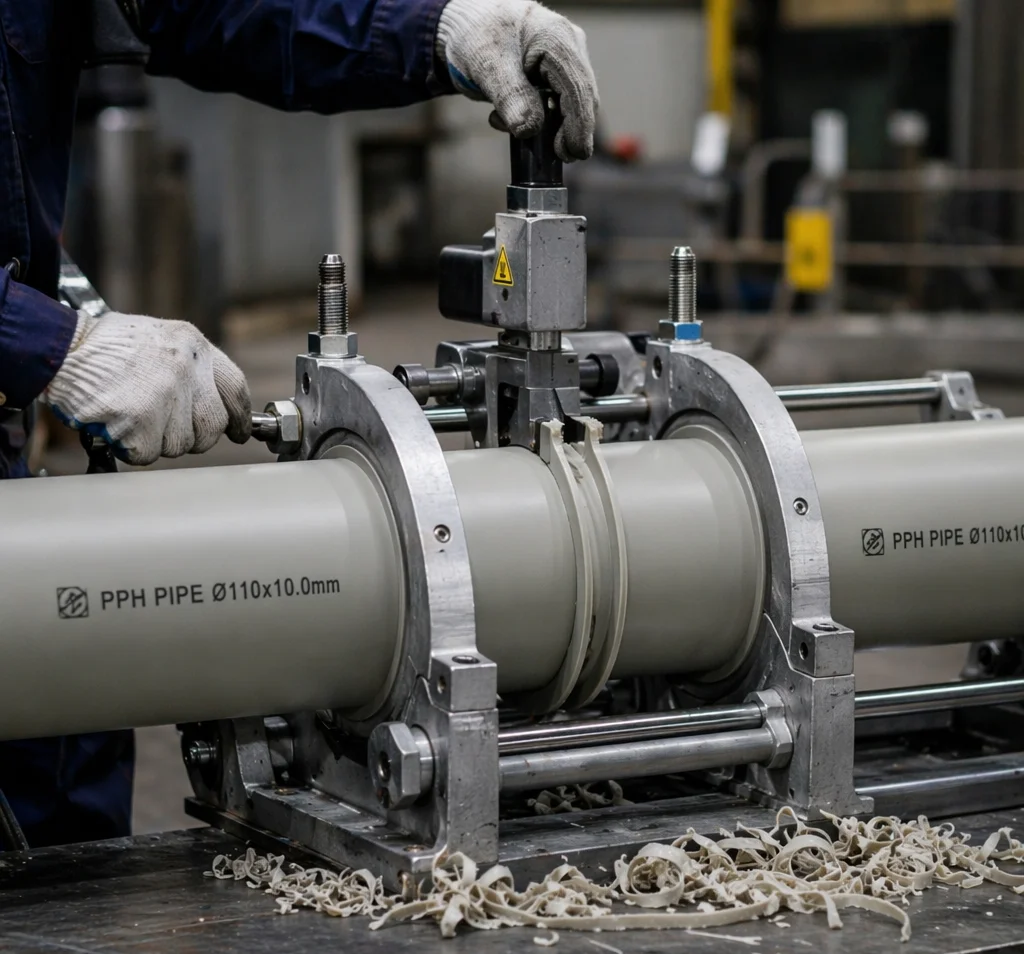

وصلات أنابيب PPH عبر اللحام بالذوبان الساخن وفقًا لإرشادات DVS.
| تطبيق | المعايير المشتركة | فئات الضغط الشائعة |
|---|---|---|
| أنابيب المواد الكيميائية | DIN 8077/8078، ISO 154943 | PN10 ، PN16 |
| مياه الصرف الحمضية والقلوية | سلسلة DIN و ISO | PN6 ، PN10 |
| أنظمة الغسيل | أنابيب DIN/ISO أو تصميم خاص بالمشروع | أنظمة الدوران ذات الضغط المنخفض |
| أنابيب المعدات البيئية | DIN 8077/8078، ISO 15494 | رقم 6، رقم 10، رقم 16 |
| أنابيب بلاستيكية ملحومة | تُعدّ إرشادات اللحام DVS مرجعًا شائعًا. | بناءً على تصميم النظام |
تُركّب أنظمة PPH عادةً باستخدام اللحام بالصهر الساخن، أو اللحام بالوصلة، أو اللحام التناكبي. وتُعدّ جودة اللحام مهمة لضمان موثوقية النظام على المدى الطويل.
ما هي تصنيفات الضغط المتاحة لأنابيب PPH؟
تشمل تصنيفات ضغط الأنابيب الشائعة لأنظمة PPH ما يلي: PN6 وPN10 وPN16.
في أنظمة حماية البيئة وخطوط تدوير أجهزة تنقية الغازات، غالبًا ما يكون الضغط منخفضًا. قد يكون ضغط PN6 أو PN10 كافيًا للعديد من أنظمة التدوير أو الصرف ذات الضغط المنخفض. أما لنقل السوائل الكيميائية المضغوطة، فقد يتطلب الأمر ضغط PN10 أو PN16.
ينبغي مراعاة ما يلي عند اختيار الضغط:
- الوسط الكيميائي
- درجة حرارة العمل
- قطر الماسورة
- طريقة اللحام
- ضغط مضخة
- تخطيط النظام
- وقت التشغيل المستمر
- عامل الأمان
مثل الأنابيب البلاستيكية الأخرى، تنخفض قدرة ضغط PPH مع ارتفاع درجة الحرارة4.
كيفية اختيار أنابيب PPH للتطبيقات المختلفة؟
أنابيب PPH مناسبة لمياه الصرف الحمضية والقلوية، ومياه الصرف الناتجة عن الطلاء الكهربائي، وأنظمة التنقية، وخطوط الصرف الكيميائي الملحومة.
أنابيب PPH المستخدمة في أنظمة تنقية الغازات وأبراج تنقية رذاذ الأحماض.
| شرط التطبيق | نصائح لاختيار PPH |
|---|---|
| مياه الصرف الحمضية والقلوية | غالبًا ما يكون PPH مناسبًا |
| تصريف مياه الصرف الناتجة عن الطلاء الكهربائي | يُستخدم PPH بشكل شائع |
| سائل تدوير جهاز التنظيف | يُعدّ PPH خيارًا شائعًا |
| مياه الصرف الناتجة عن التخليل الحمضي | قد يكون PPH مناسبًا بعد التحقق من التركيز |
| أنابيب المعدات البيئية | غالباً ما يكون نظام PPH مناسباً بسبب الوصلات الملحومة |
| حمض مؤكسد قوي | لا يُنصح باستخدام PPH |
| مذيب هيدروكربوني عطري | لا يُنصح باستخدام PPH |
| نظام كيميائي عالي النقاء | قد يكون PVDF أفضل |
| معالجة المياه القياسية | قد يكون استخدام PVC أو CPVC أكثر اقتصادية |
يستخدم نظام PPH على نطاق واسع لمعالجة مياه الصرف الحمضية والقلوية.
لمعالجة المياه القياسية، الأنابيب البلاستيكية قد يكون أكثر اقتصادا.
بالنسبة للأنظمة ذات درجات الحرارة العالية، أنابيب CPVC قد يكون بالحسبان.
بالنسبة للأنظمة الكيميائية عالية النقاء أو الأقوى، أنبوب PVDF قد يوفر استقرارًا أفضل على المدى الطويل.
ملخص
أنبوب PPH مناسب لما يلي:
مياه الصرف الحمضية، مياه الصرف القلوية، مياه الصرف الصناعية، مياه الصرف الناتجة عن الطلاء الكهربائي، مياه الصرف الناتجة عن التخليل الحمضي، سائل الغسيل القلوي، سائل تدوير جهاز التنظيف، محاليل الملح، سائل معادلة الحمض والقلوي، وأنظمة الحماية البيئية الكيميائية.
لا يُنصح باستخدام أنابيب PPH في الحالات التالية:
حمض النيتريك عالي التركيز، وحمض الكبريتيك المركز عالي الحرارة، والأحماض المختلطة المؤكسدة القوية، والبنزين، والتولوين، والهيدروكربونات العطرية، والهيدروكربونات المهلجنة، وبعض الكيتونات، وبعض الإسترات، والدهانات القوية القائمة على المذيبات.
يُعد PPH الخيار الأمثل كمادة أنابيب بلاستيكية ملحومة لمياه الصرف الكيميائي، وتصريف الأحماض والقلويات، ومياه الصرف الناتجة عن الطلاء الكهربائي، وأنظمة التنقية، ومعدات حماية البيئة.
"معالجة مياه الصرف الصحي في صناعة الطلاء الكهربائي: مراجعة ... - PubMed" https://pubmed.ncbi.nlm.nih.gov/35084684/تُستخدم أنابيب البولي بروبيلين في أنظمة معالجة مياه الصرف الناتجة عن الطلاء الكهربائي نظرًا لمقاومتها للمحاليل الحمضية والقلوية الشائعة، مع ضرورة التحقق من توافقها مع تركيزات أملاح المعادن والمواد المضافة. نوع الدليل: مرجع حالة؛ نوع المصدر: بحث. يدعم: استخدام مواد البولي بروبيلين في أنظمة معالجة مياه الصرف الناتجة عن الطلاء الكهربائي. ملاحظة: يختلف تركيب مياه الصرف الناتجة عن الطلاء الكهربائي اختلافًا كبيرًا باختلاف نوع العملية، وقد تحتوي على مواد كيميائية تتطلب تقييمًا فرديًا للتوافق. ↩
"مخطط التوافق الكيميائي للبولي بروبيلين - سلامة مختبرات CP"، https://www.calpaclab.com/polypropylene-chemical-compatibility-chart/?srsltid=AfmBOop_eDO9pEDZsF6A_ycEdvOEiIBoPWQrMyq4mQcdZnPro4wB97JEيُظهر البولي بروبيلين مقاومة محدودة للأحماض المؤكسدة القوية، مثل حمض النيتريك المركز وحمض الكبريتيك المركز الساخن، والتي قد تُسبب تحللًا تأكسديًا لسلسلة البوليمر. دور الدليل: الآلية؛ نوع المصدر: بحث. يدعم: آلية تحلل البولي بروبيلين عند تعرضه للأحماض المؤكسدة القوية. ملاحظة: تعتمد معدلات التحلل على تركيز الحمض ودرجة الحرارة ومدة التعرض. ↩
"[PDF] أنبوب بولي بروبيلين DIN8077 - extnag.tacc.utexas.edu" https://extnag.tacc.utexas.edu/fetch.php/s24ABL/243240/polypropylene_pipe__din8077.pdfتحدد المواصفة القياسية DIN 8077/8078 متطلبات أنابيب ووصلات البولي بروبيلين لتطبيقات الضغط، بينما تغطي المواصفة القياسية ISO 15494 أنظمة الأنابيب البلاستيكية للتطبيقات الصناعية. دور الدليل: دعم عام؛ نوع المصدر: مؤسسة. يدعم: قابلية تطبيق هذه المعايير على أنظمة أنابيب البولي بروبيلين. ملاحظة النطاق: قد تتضمن المعايير قيودًا محددة على نطاقها فيما يتعلق بدرجات المواد أو التطبيقات أو النطاق الجغرافي للتطبيق. ↩
"تأثير درجة الحرارة على خصائص الشد والتشوه ..."، https://pubmed.ncbi.nlm.nih.gov/41470913/ينخفض تصنيف الضغط المسموح به لأنابيب البولي بروبيلين مع ارتفاع درجة الحرارة نتيجةً لانخفاض قوة الشد ومعامل المرونة مع اقتراب المادة من درجة حرارة التحول الزجاجي ودرجة حرارة التليين. دور الدليل: الآلية؛ نوع المصدر: بحث. يدعم: السلوك الميكانيكي للبولي بروبيلين تبعًا لدرجة الحرارة. ملاحظة: تختلف عوامل خفض الضغط المحددة باختلاف نوع المادة، ويجب الحصول عليها من بيانات الشركة المصنعة أو المعايير المعمول بها. ↩
