هل أنت مرتبك بشأن جداول الأنابيب؟ قد يؤدي اختيار خاطئ إلى أعطال في النظام. لنبدأ بتحليل SCH40 و SCH80 بولي كلوريد الفينيل1 أنابيب تتناسب مع احتياجات الضغط وميزانية مشروعك.
يحتوي SCH40 PVC على جدران أرق وأقل تصنيفات الضغط2 (260-300 PSI3)، بينما يتميز SCH80 بجدران أكثر سمكًا لمقاومة ضغط أعلى (400-470 رطل/بوصة مربعة). يعتمد الاختيار على متطلبات التطبيق، وليس فقط على كونه "أفضل" أو "أسوأ".
يؤثر اختيار جدول PVC المناسب على السلامة وطول العمر والتكاليف. دعونا نلقي نظرة على أداء هذين الخيارين الشائعين في سيناريوهات واقعية.
ما هو أنبوب SCH40 PVC؟
هل تحتاج إلى حل اقتصادي للتطبيقات الخفيفة؟ بفضل توازن قوة SCH40 PVC وسعره المناسب، فهو الخيار الأمثل للعديد من المشاريع السكنية.
SCH40 بولي كلوريد الفينيل4 تتميز الأنابيب بسماكة جدار قياسية، وتتحمل ضغوطًا تصل إلى 300 رطل/بوصة مربعة. تُستخدم عادةً في خطوط الصرف الصحي، والري، وأنظمة إمداد المياه منخفضة الضغط.
التعمق أكثر: مواصفات SCH40
الخصائص الرئيسية لاختيار المواد:
1. أبعاد
| حجم الأنبوب (بوصة) | سمك جدار SCH40 | سمك جدار SCH80 |
|---|---|---|
| 1" | 0.133 " | 0.179 " |
| 2" | 0.154 " | 0.218 " |
| 4" | 0.237 " | 0.337 " |
2. تصنيفات الضغط
SCH40: 260 رطل/بوصة مربعة عند 73 درجة فهرنهايت (أنبوب 2 بوصة)
SCH80: 400 رطل/بوصة مربعة عند 73 درجة فهرنهايت (أنبوب 2 بوصة)
3. التطبيقات المشتركة
السباكة السكنية
أنظمة تصريف النفايات (DWV).
ري المناظر الطبيعية

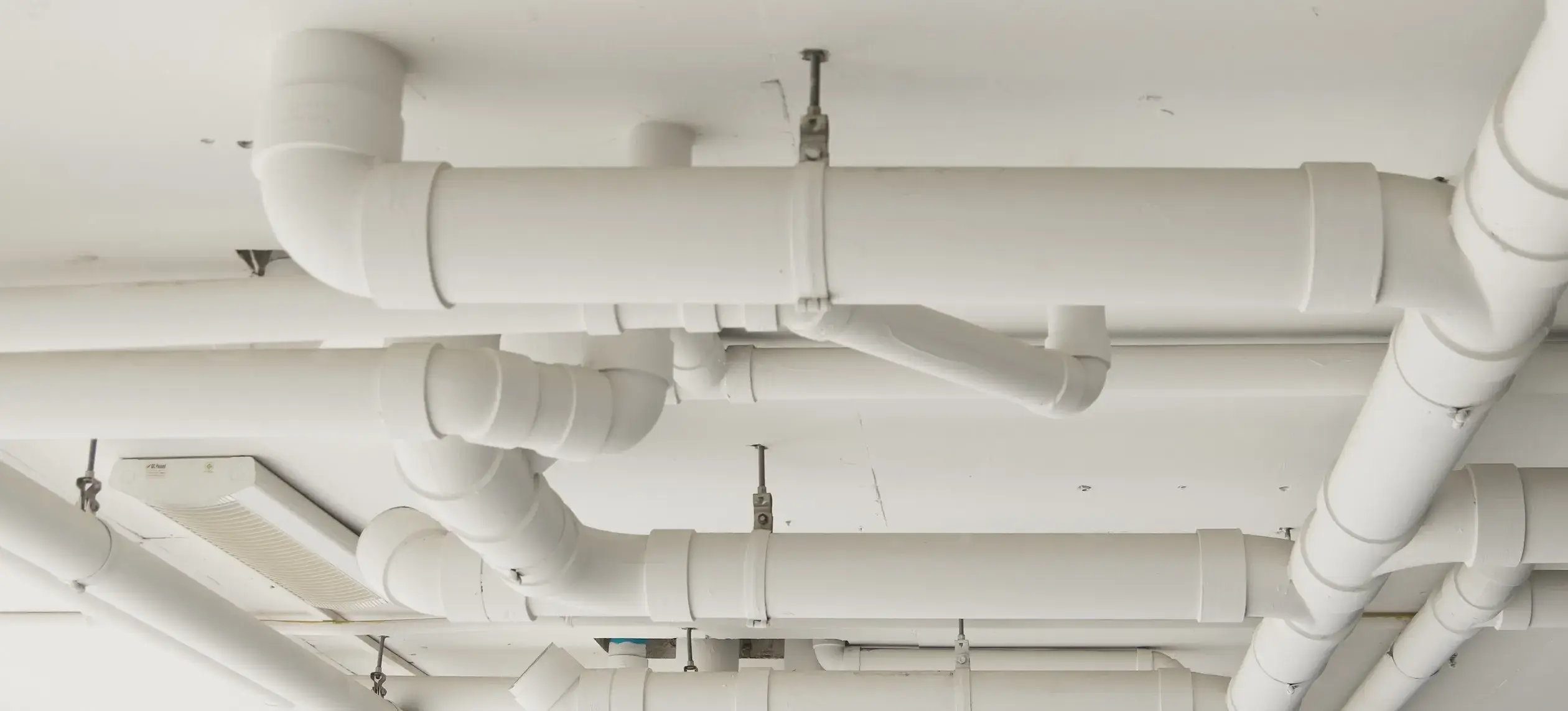

تجهيزات أنابيب PVC Sch40 لإمدادات المياه
في العام الماضي، ساعدت محطة تنقية المياه على توفير 23% من تكاليف التركيب من خلال تحديد SCH40 لخطوط الصرف غير المضغوطة بدلاً من الإفراط في استخدام SCH80.
هل SCH80 PVC أفضل من SCH40؟
هل "الأكثر سمكًا" يعني دائمًا "أفضل"؟ في حين أن SCH80 يوفر قوة فائقة،
الاستخدام غير الضروري يُهدر المال. لنُحلل الفروقات الحقيقية في الأداء.
يتفوق SCH80 في البيئات عالية الضغط (أكثر من 400 رطل/بوصة مربعة) أو البيئات المسببة للتآكل، لكن تكلفته أعلى بنسبة 25-40% من SCH40. بالنسبة لإمدادات المياه القياسية التي تقل عن 300 رطل/بوصة مربعة، يوفر SCH40 قوة كافية بتكلفة أقل.
!
التعمق أكثر: تحليل التكلفة والفائدة
ثلاثة مقاييس مقارنة حاسمة:
1. تكاليف المواد (للقدم الواحد)
| المقاس | SCH40 | SCH80 |
|---|---|---|
| 1" | $0.78 | $1.45 |
| 2" | $1.92 | $3.16 |
| 4" | $4.50 | $7.80 |
2. نقاط الفشل
فشل SCH40 أولاً تحت ضغط مفاجئ
تقاوم SCH80 أضرار الصدمات بشكل أفضل
3. المقاومة الكيميائية
- يتعامل SCH80 مع الأحماض المركزة لفترة أطول
خلال مشروع مصنع الجعة، منع SCH80 ثلاثة أعطال ناجمة عن المطرقة المائية التي لا يمكن لـ SCH3 تحملها في خطوط البخار ذات الضغط العالي.
متى يجب عليك استخدام SCH80 PVC؟
الإفراط في الهندسة يستنزف الميزانيات - فهم التطبيقات العملية لـ SCH80 يمنع أخطاء المواصفات المكلفة.
استخدم SCH80 عندما تتطلب الأنظمة:
ضغوط التشغيل >300 رطل/بوصة مربعة
التقلبات الشديدة في درجات الحرارة
خطوط المعالجة الكيميائية
الهواء المضغوط الصناعي/التجاري
أنابيب PVC Sch80
التعمق أكثر: مصفوفة تطبيق SCH80
1. الاستخدام الخاص بالصناعة
| حلول | استخدام SCH40 | استخدام SCH80 |
|---|---|---|
| معالجة المياه | 65% | 35% |
| نباتات كيميائية | 12% | 88% |
| قمع النار | 8% | 92% |
2. إرشادات درجة الحرارة
| حدد | أقصى درجة حرارة (متقطعة) | الاستخدام المستمر |
|---|---|---|
| SCH40 | 140 ° F | 120 ° F |
| SCH80 | 160 ° F | 140 ° F |
3. المتطلبات التنظيمية
تُلزم إدارة السلامة والصحة المهنية (OSHA) باستخدام معيار SCH80 للهواء المضغوط الذي يزيد عن 125 رطل/بوصة مربعة
تتطلب NFPA معيار SCH80 لرؤوس الرشاشات الخاصة بالحرائق
محطة ضخ استشرتها لتخفيض فشل الأنابيب بنسبة 81% بعد التحول إلى SCH80 في مناطق الضغط العالي الاهتزاز.
خاتمة
تناسب SCH40 معظم التطبيقات السكنية وتطبيقات الضغط المنخفض، في حين يتألق تصميم SCH80 القوي في البيئات الصناعية/عالية الضغط - اختر بناءً على احتياجات الضغط الفعلية، وليس الافتراضات.
