نظام أنابيب وصمامات حمامات السباحة: دليل شامل للمعدات

إنّ حوض السباحة المصمم هندسيًا بشكل جيد ليس مجرد هيكل خرساني مملوء بالماء. فخلف كل حوض سباحة نظيف وآمن، يوجد نظام دقيق للتدوير والترشيح والصمامات. يشرح هذا الدليل بالتفصيل مكونات الأنابيب والصمامات الأساسية اللازمة لحوض سباحة خارجي متوسط ​​الحجم (12 × 6 أمتار أو 15 × 8 أمتار، بحجم مائي يتراوح بين 93 و120 مترًا مكعبًا تقريبًا) - وهو النوع الذي يُبنى عادةً في المجمعات السكنية والفنادق الصغيرة والنوادي الخاصة.

1. الأنظمة الفرعية الثمانية التي يحتاجها كل حوض سباحة

إن نظام حمام السباحة الكامل ليس مجرد "حوض بالإضافة إلى مرشح". يجب أن تعمل ثمانية أنظمة فرعية مترابطة معًا بشكل موثوق:

1. هيكل المسبح - غلاف، مقاوم للماء، سطح مانع للانزلاق
2. الدورة والترشيح - مضخة، مرشح رملي، مصفاة شعر
3. التعقيم - جرعات الكلور، والتحكم في درجة الحموضة، والأشعة فوق البنفسجية أو الأوزون (اختياري)
4. شبكة الأنابيب والصمامات — محور هذا الدليل
5. الغسيل العكسي، ومياه التعويض، والصرف
6. الأتمتة الكهربائية — المؤقتات، محركات السرعة المتغيرة، وحدة التحكم المنطقية القابلة للبرمجة (PLC)
7. الإضاءة والسلامة
8. تصميم غرف النباتات — إمكانية الوصول، والتحويلات، ووصلات الوصلات

تربط شبكة الأنابيب والصمامات جميع الأنظمة الفرعية الأخرى. ويؤدي استخدام مواد غير مناسبة أو تصميمها بشكل غير دقيق إلى فقدان الضغط، والتدهور الكيميائي، وتوقفات مكلفة للصيانة.

2. تحديد حجم مضخة الدوران

بالنسبة لحوض سباحة سعته 93.6 متر مكعب (بمتوسط ​​عمق 12 متر × 6 متر × 1.3 متر)، فإن فترة الدوران المستهدفة هي من 4 إلى 6 ساعات لكل دورة كاملة.

بالنسبة للمسابح التجارية، يُنصح بعدم استخدام مضخة واحدة فقط. ففي حال تعطل المضخة، تبقى المياه دون معالجة، مما يؤدي إلى تدهور جودتها في غضون ساعات.

3. نظام ترشيح الرمل

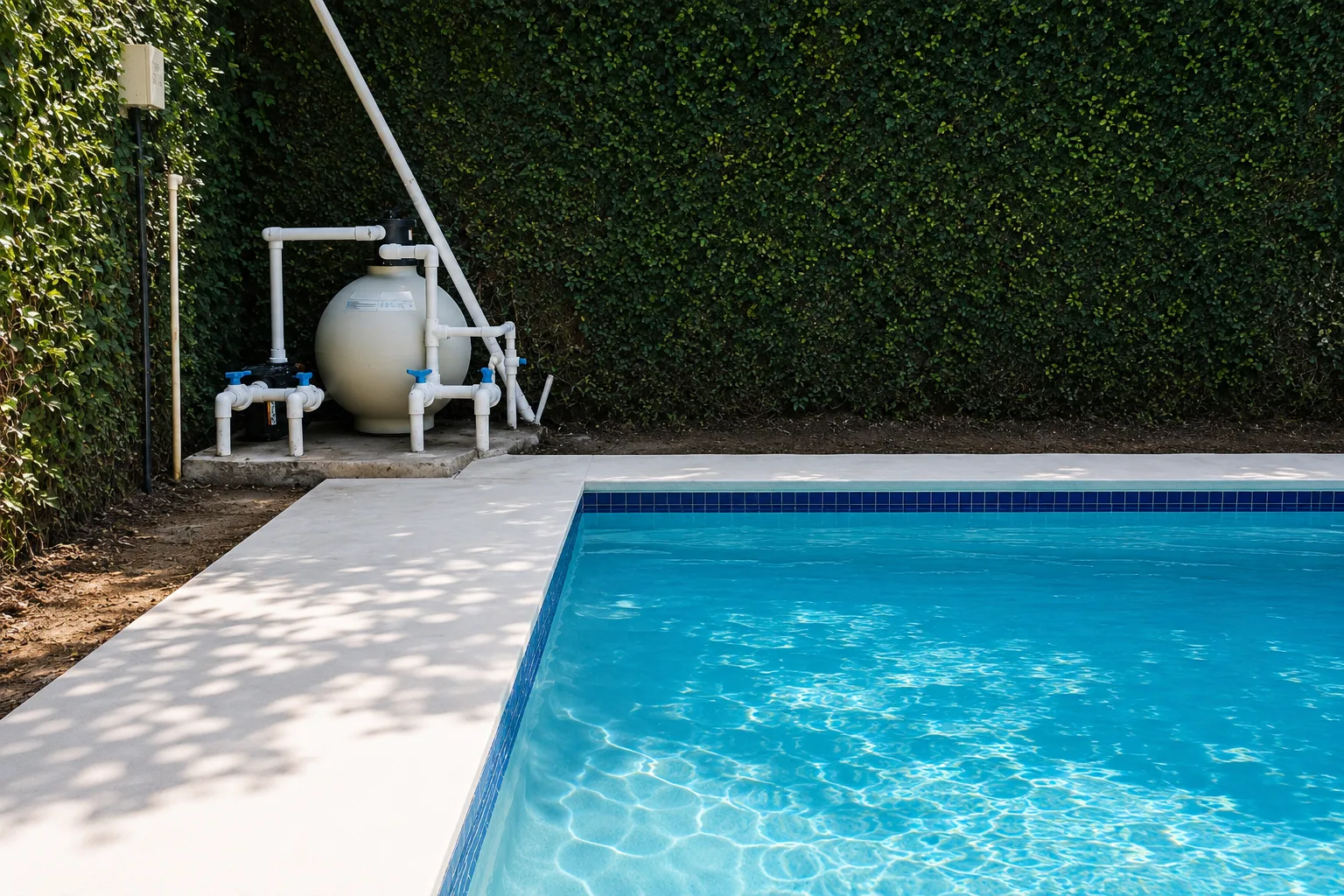

مرشح الرمل - الذي يُطلق عليه بشكل صحيح اسم مرشح رملي مضغوط or مرشح رمل السيليكا — هو القلب الميكانيكي لمعالجة مياه المسابح. فهو يزيل المواد الصلبة العالقة والعكارة والمواد الجسيمية التي يصل حجمها إلى 20-40 ميكرون.

يجب أن يدعم الصمام متعدد المنافذ ذو الستة أوضاع الموجود على كل وعاء رمل ما يلي: فلتر ← غسيل عكسي ← شطف ← تصريف ← إعادة تدوير ← مغلق. يسمح التركيب المتوازي للوعاء المزدوج بصيانة وعاء واحد دون إيقاف تشغيل المسبح بأكمله.

4. نظام التطهير

تعمل عملية الترشيح على إزالة الجسيمات، لكنها لا تستطيع القضاء على البكتيريا أو الطحالب أو الكائنات الدقيقة. لذا، فإن وجود نظام تعقيم مخصص أمرٌ لا غنى عنه.

خط الأساس الموصى به: نظام ترشيح رملي + جرعات كلور تلقائية + ضبط تلقائي لدرجة الحموضة، مع منفذ للأشعة فوق البنفسجية. بالنسبة للمسابح التجارية في الأسواق التي تخضع لمتطلبات تنظيمية لجودة المياه، يكون الكلور الحر المتبقي من 0.3-1.0 ملغ/لتر وهي نافذة التشغيل القياسية (بما يتوافق مع GB 37488-2019 والمعايير الدولية المكافئة).

معدات الجرعات الرئيسية: خزان المواد الكيميائية، مضخة القياس، جهاز التحكم في درجة الحموضة/إمكانية الأكسدة والاختزال، محلل الكلور المتبقي، نقطة الحقن على خط الإرجاع.

5. اختيار مواد الأنابيب

هنا يبرز دور مواصفات المواد في إحداث أكبر تأثير طويل الأمد. فالمواد الكيميائية المستخدمة في حمامات السباحة - كالكلور والأحماض ومبيدات الطحالب - تُهاجم المعادن بسرعة. وتُزيل أنظمة الأنابيب البلاستيكية خطر التآكل تمامًا، وهي المعيار العالمي لغرف محطات معالجة مياه حمامات السباحة.

لماذا يُستخدم UPVC PN16 أو PVC SCH80 للوصلة الرئيسية؟

تتعرض غرفة المحطة لأعلى تقلبات الضغط في النظام: بدء/إيقاف المضخات، ونبضات ضغط الغسيل العكسي، وظاهرة الطرق المائي الناتجة عن التشغيل السريع للصمامات. وتتعرض الأنابيب ذات الجدران الرقيقة للتلف المبكر تحت تأثير الأحمال الدورية. أنابيب ووصلات ضغط UPVC PN16 توفير تصنيف ضغط لا يقل عن 16 بار وتوافق كامل مع وصلات الأسمنت المذيب والوصلات الملولبة.

أنابيب ووصلات PVC من النوع رقم 80 — يتم تحديدها على نطاق واسع في مشاريع أمريكا الشمالية ومشاريع ASTM القياسية — توفر سمك جدار وأداء ضغط مكافئ في الأحجام الإمبراطورية (من ½ بوصة إلى 16 بوصة).

6. اختيار الصمامات لأنظمة حمامات السباحة

يُعدّ اختيار الصمام المناسب عاملاً حاسماً في تحويل غرفة المعدات من غرفة سهلة التشغيل إلى غرفة تتحول إلى كابوس صيانة. يلخص الجدول أدناه نوع الصمام ووظيفته ومواصفاته لكل وضع.

6.1 صمامات كروية من مادة PVC - عزل الفروع

صمامات الكرة البلاستيكية تُعدّ هذه الصمامات من أهمّ عناصر غرف محطات معالجة مياه المسابح. تصميمها ذو الفتحة الكاملة يُقلّل من انخفاض الضغط إلى أدنى حدّ ممكن في وضع الفتح، كما أنّ تشغيلها بربع دورة يضمن إغلاقًا سريعًا وفعّالًا. حدّد المواصفات اتحاد حقيقي تصميم (وصلة مزدوجة) لجميع المواضع المجاورة للمضخة - تسمح نهايات الوصلة بإزالة المضخة دون الحاجة إلى قطع الأنابيب. متوفر بمعايير خيوط DIN و ANSI و BS لتتوافق مع مواصفات أنابيب المشروع.

6.2 صمامات الفراشة المصنوعة من مادة PVC - التحكم في المجمع الرئيسي

على خط التوزيع الرئيسي (عادةً ما يكون قطره 100-200 ملم في حمام سباحة متوسط ​​الحجم)، صمام الفراشة المصنوع من مادة البولي فينيل كلوريد يوفر عزلًا موثوقًا به للأقطار الكبيرة مع أبعاد صغيرة من الأمام إلى الخلف. تناسب الإصدارات التي تعمل بالرافعة غرف المصانع اليدوية؛ أما الإصدارات التي تعمل بالتروس أو بالكهرباء فتُستخدم لتسلسل الغسيل العكسي الآلي والتحكم في المناطق.

6.3 صمامات الفحص - منع التدفق العكسي

A صمام فحص من مادة البولي فينيل كلوريد يُعدّ ضبط ضغط عمود الماء على كل خط تصريف للمضخة أمرًا غير قابل للتفاوض. عند توقف مضخة الدوران، سيؤدي ضغط عمود الماء إلى تدفق عكسي عبر غلاف المضخة ما لم يمنعه صمام عدم الرجوع. يُعدّ كل من تصميم صمام عدم الرجوع المتأرجح وصمام عدم الرجوع الكروي مناسبين؛ إذ يوفر تصميم صمام عدم الرجوع الكروي ضغط فتح أقل وأداءً أفضل عند معدلات التدفق المنخفضة.

6.4 صمامات القدم - الاحتفاظ بضغط المضخة

عند مدخل تصريف المسبح أو حفرة سحب المضخة، صمام قدم يحتفظ هذا النظام بالماء في خط السحب عند إيقاف المضخة. وبدونه، يعود الماء من خط السحب إلى حوض السباحة، وتفقد المضخة قدرتها على التعبئة، مما يستدعي إعادة تعبئتها يدويًا قبل كل تشغيل. كما توفر شاشة الترشيح المدمجة حاجز ترشيح خشنًا في المرحلة الأولى عند مدخل قاع حوض السباحة.

7. تكوينان للدوران

يختار مهندسو المسابح بين تصميمين مختلفين جذرياً لدوران المياه. وتختلف مواصفات المواد والصمامات بينهما.

الخيار أ - حوض السباحة المزود بمصفاة سطحية (قياسي)

تُسحب المخلفات السطحية عبر أجهزة كاشطة مثبتة على الجدران؛ وتتولى مصارف أرضية المسبح معالجة المياه العائدة من الأسفل. يمر الماء عبر المضخة، ومرشح الرمل، ونظام التعقيم قبل أن يعود عبر فوهات المدخل.

مسار الدوران:
المسبح ← كاشطة السطح / مصرف الأرضية ← مصفاة الشعر ← مضخة الدوران ← مرشح الرمل ← جرعات التطهير ← مداخل الإرجاع ← المسبح

متطلبات الصمام: مشعب شفط مع صمامات الكرة البلاستيكية لخلط مياه المصفاة/المصرف؛ فحص الصمامات على مخرج المضخة؛ صمام متعدد المنافذ على مرشح الرمل.

الأهداف: حمامات سباحة سكنية، أماكن إقامة فاخرة، نوادي خاصة، مشاريع تراعي الميزانية.

الخيار ب - مسبح ذو حافة فائضة (مسبح لا متناهي / مسبح ذو سطح مبلل)

يتدفق الماء باستمرار فوق محيط المسبح إلى قناة محيطية، ثم يُصرّف إلى خزان موازنة. تقوم المضخة بسحب الماء من خزان الموازنة، وترشيحه وتطهيره، ثم تعيده إلى مداخل أرضية المسبح.

مسار الدوران:
حوض السباحة ← قناة الفائض ← خزان التوازن ← مضخة الدوران ← مرشح الرمل ← التعقيم ← مداخل عودة المياه من الأرضية ← حوض السباحة

متطلبات الصمام: جميع عناصر الخيار أ، بالإضافة إلى عناصر إضافية صمامات فراشة على خط إمداد وعودة خزان التوازن؛ صمامات التحكم في المستوى على خط مياه التعويض.

الأهداف: الفنادق، والمنتجعات الفاخرة، والنوادي التجارية، والتصاميم ذات الحواف اللانهائية.

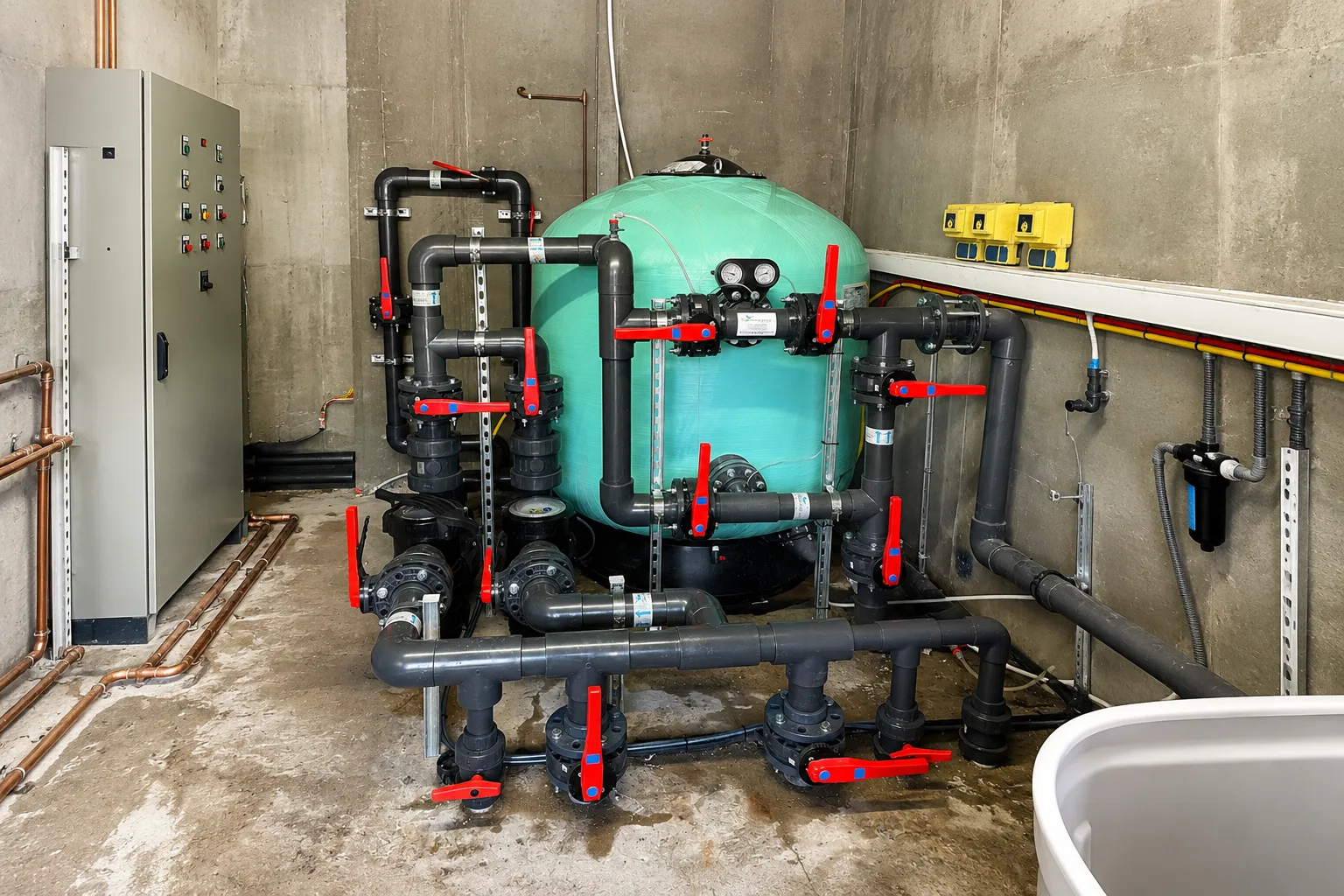

8. مبادئ تصميم غرفة النباتات

بغض النظر عن تصميم نظام الدوران المختار، فإن ثلاثة قواعد لتصميم غرفة المعدات تمنع 90% من مشاكل الصيانة طويلة الأجل:

1. استخدم صمامات كروية ذات وصلة حقيقية (وصلة مزدوجة) عند كل وصلة من وصلات المعدات — يجب أن تكون المضخات والمرشحات ووحدات الجرعات الكيميائية قابلة للإزالة دون الحاجة إلى قطع الأنابيب.
2. قم بتركيب أرجل جانبية حول كل مكون رئيسي — يجب أن يحتوي كل من الفلتر والمضخة ونظام الجرعات على مسار جانبي يسمح بعزل المعدات وصيانتها أثناء استمرار دوران مياه المسبح.
3. حدد صمامات الفراشة ذات الحواف المتشابكة على المجمع الرئيسي — يوفر صمام فراشة واحد كبير التجويف عند مخرج غرفة المحطة عزلًا كاملًا للنظام لإيقاف التشغيل في حالات الطوارئ أو الصيانة السنوية.

للاطلاع على المجموعة الكاملة من الصمامات البلاستيكية ووصلات الأنابيب المتوافقة مع تطبيقات حمامات السباحة، انظر حلول أنابيب حمامات السباحة والمنتجعات الصحية الصفحة و مجموعة كاملة من المنتجات.

ملخص: المواصفات الرئيسية للمواد في لمحة
