ما هي أبعاد معيار ASTM لتركيبات الجدول 80؟

هل تواجه صعوبة في إيجاد الوصلات المناسبة لنظام الضغط العالي؟ اختيار القطع الخاطئة قد يؤدي إلى تسريبات وأعطال مكلفة. فهم أبعاد الجدول 80 أمر أساسي لنجاح مشروعك.

يشير الجدول 80 إلى معيار سُمك جدار الأنابيب الذي وضعته ASTM¹وهذا يعني أن الأنبوب أو الوصلة لها جدار أكثر سمكًا من الجداول الأقل، مثل الجدول 40. وهذا يوفر تصنيف ضغط أعلى وقوة أكبر، مما يجعلها مثالية للتطبيقات الصناعية والتجارية الصعبة.

أعمل في مجال تصنيع الصمامات منذ سنوات، وثمة موضوع يتكرر باستمرار مع المهندسين ومديري المشتريات: جداول الأنابيب. قد يبدو الأمر معقدًا، ولكنه في الواقع نظام بسيط مصمم لضمان السلامة والموثوقية. إتقان هذا النظام منذ البداية يوفر عليك الكثير من المتاعب لاحقًا. دعونا نتعمق في معنى هذه المعايير بالنسبة لعملك وكيف يمكنك الاستفادة منها.

ماذا يعني "الجدول 80" بالضبط بالنسبة لنظام الأنابيب الخاص بك؟

هل تشعر بالحيرة بشأن معنى رقم "Sch" الموجود على الأنبوب؟ هذا الرقم البسيط قد يُؤثر بشكل كبير على سلامة نظامك. اختيار الرقم الخاطئ قد يُسبب مشاكل غير متوقعة.

يُعد مصطلح "الجدول" (Sch) جزءًا من معايير ASME B36.10 و B36.19والتي تحدد أبعاد الأنابيب. يحدد الجدول 80 سلسلة معينة من سماكات الجدران. يشير رقم الجدول الأعلى إلى جدار أنبوب أكثر سمكًا لأي حجم اسمي محدد للأنبوب (NPS).

عندما نتحدث عن الجدول 80، فإننا لا نتحدث عن سُمك جدار محدد. بل هو معيار ينطبق على أحجام الأنابيب المختلفة. أهم ما يجب تذكره هو أنه بالنسبة لـ حجم الأنبوب الاسمي (NPS)²أطلقت حملة القطر الخارجي (OD)³ يبقى القطر ثابتًا عبر مختلف الجداول. ما يتغير هو سُمك الجدار. أنبوب الجدول 80 سيكون له جدار أكثر سُمكًا وبالتالي قطر أصغر القطر الداخلي (ID)⁴ مقارنةً بأنبوب من النوع Schedule 40 بنفس القطر الاسمي للأنبوب. هذا أمر بالغ الأهمية لأن القطر الداخلي الأصغر يؤثر على معدلات التدفق، بينما يوفر الجدار الأكثر سمكًا قوةً ومقاومةً للضغط أكبر بكثير. أنصح عملائي دائمًا بالتحقق من جداول الأبعاد المحددة للقطر الاسمي المطلوب. هذا يضمن مراعاة متطلبات تحمل الضغط والتدفق في تصميم نظامهم. إنها خطوة أساسية تمنع حدوث مشاكل كبيرة لاحقًا.

الأبعاد الرئيسية لأحجام الجدول 80 الشائعة

كيف تتم مقارنة الجدول 80 بالجدول 40 في التطبيقات العملية؟

تجد أمامك خياري الجدول 40 والجدول 80. هل الخيار الأقوى والأغلى ثمناً ضروري دائماً؟ قد يؤدي اختيار الخيار الخاطئ إلى إنفاق مبالغ زائدة أو خطر تعطل النظام.

يتميز الجدول 80 بجدار أكثر سمكًا، وقدرة تحمل ضغط أعلى، ووزن أكبر مقارنةً بالجدول 40. في حين أن الجدول 40 مناسب للاستخدامات القياسية ذات الضغط المنخفض، فإن الجدول 80 مطلوب لـ التطبيقات الصناعية⁵، وخطوط الضغط العالي، والحالات التي تكون فيها المتانة المادية ضرورية.

يعتمد الاختيار بين الجدول 40 والجدول 80 على متطلبات التطبيق. أتذكر عميلاً كان يعمل على... الري الزراعي⁶ في البداية، استخدموا أنابيب PVC من النوع 40 لخطوط المياه الرئيسية لتوفير التكاليف. مع ذلك، عانى النظام من ارتفاعات متكررة في الضغط تسببت في تشققات دقيقة وتسريبات، مما أدى إلى إصلاحات مستمرة وفقدان المياه. بعد مناقشة مشاكلهم، قاموا باستبدال الخطوط الرئيسية بصمامات كروية وأنابيب PVC من النوع 80. كان الاستثمار الأولي أعلى، لكن المشاكل توقفت تمامًا. فقد تعاملت الجدران السميكة لمكونات النوع 80 بسهولة مع ارتفاعات الضغط. تُبرز هذه التجربة نقطة بالغة الأهمية: دفع مبلغ أكبر مقدمًا مقابل النوع المناسب يوفر عليك الكثير من المال والوقت في الصيانة ووقت التوقف. راحة البال وحدها تستحق الاستثمار. الأمر لا يتعلق بالضغط فقط، بل يتعلق ببناء نظام يدوم طويلًا.

الجدول 80 مقابل الجدول 40: تحليل سريع

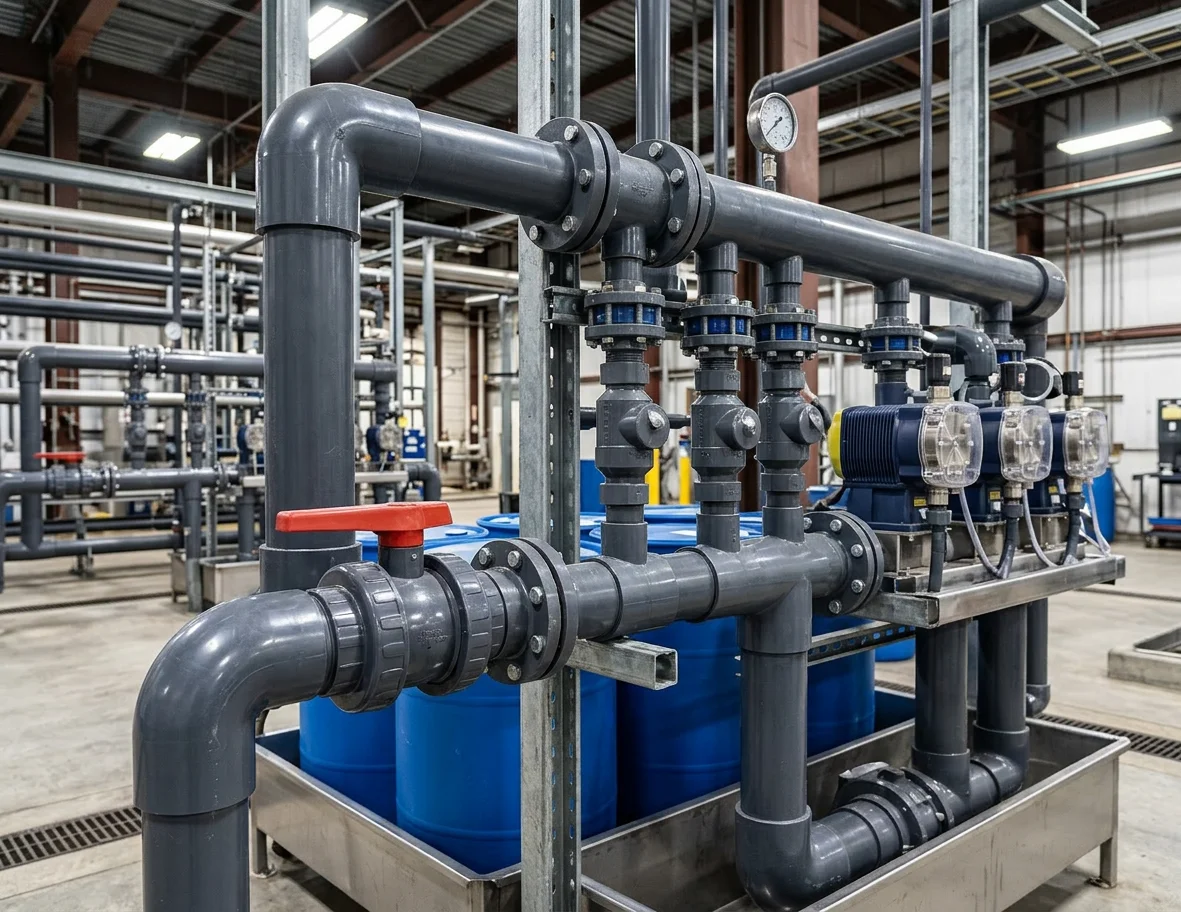

لماذا يُعتبر الجدول 80 الخيار الأمثل للمشاريع الصناعية؟

يتطلب مشروعك الصناعي موثوقية عالية قبل كل شيء. لا يمكنك تحمل تعطل النظام بسبب ضعف الأنابيب أو الوصلات. وهذا يجعل اختيارك للمواد قرارًا بالغ الأهمية.

الجدول 80 هو المعيار لـ التطبيقات الصناعية⁵ بفضل قوته الفائقة ومقاومته للمواد الكيميائية وقدرته على تحمل الضغوط ودرجات الحرارة العالية، تضمن متانته سلامة النظام وطول عمره، مما يقلل من مخاطر التوقفات المكلفة والصيانة في البيئات القاسية.

في مصنعنا، نُنتج كميات هائلة من صمامات الجدول 80، بدءًا من صمامات الفراشة وصولًا إلى صمامات الفحص. والسبب وراء هذا الطلب المرتفع بسيط: عملاؤنا في القطاعات الصناعية لا يقبلون التنازل عن السلامة أو الأداء. لنأخذ على سبيل المثال مصنعًا لمعالجة المواد الكيميائية، حيث يتم نقل سوائل شديدة التآكل قد تُشكل خطرًا في حال حدوث أي تسرب. توفر الجدران السميكة لأنابيب الجدول 80 طبقة إضافية من الحماية. وينطبق الأمر نفسه على محطات معالجة المياه واسعة النطاق أو خطوط الري الرئيسية عالية الضغط، حيث يعمل النظام على مدار الساعة. لا تقتصر فائدة المادة الإضافية في أنابيب ووصلات الجدول 80 على تحمل الضغط فحسب، بل تُعزز أيضًا متانتها. فهي قادرة على تحمل الصدمات والاهتزازات العرضية في بيئة المصانع المزدحمة بشكل أفضل بكثير من الأنابيب ذات الاستخدام الأخف. بالنسبة لعملائنا - تجار الجملة ومقاولي المشاريع - فإن توريد منتجات الجدول 80 يعني توفير حل موثوق وطويل الأمد. إنهم يدركون أنها الخيار الأمثل لأي تطبيق جاد لا مجال فيه للفشل.

أهم الصناعات التي تستخدم الجدول 80

• المعالجة الكيميائية: لنقل الأحماض والقواعد والمواد الكيميائية الأخرى المسببة للتآكل بأمان.
• معالجة المياه: في أنظمة الترشيح عالية الضغط، والتناضح العكسي، وخطوط التوزيع.
• الري الزراعي: لخطوط الإمداد الرئيسية التي تعمل تحت ضغط عالٍ من مضخات قوية.
• تربية الأحياء المائية وأحواض السمك: في أنظمة دعم الحياة الكبيرة حيث تعتبر الموثوقية أمراً بالغ الأهمية للحياة المائية.
• السباكة الصناعية: لخطوط الهواء المضغوط، وأبراج التبريد، وإمدادات المياه العامة للمصنع.

خاتمة

باختصار، اختيار تجهيزات الجدول 80 يعني الاستثمار في القوة والمتانة والموثوقية على المدى الطويل لمشاريعك الصناعية ومشاريع الري الصعبة، مما يضمن راحة البال التامة لسنوات قادمة.
