A صمام فراشة1 هو جهاز بسيط وفعال للتحكم في التدفق يستخدم في خطوط الأنابيب.
A صمام فراشة1 يتحكم في تدفق السوائل عن طريق تدوير القرص داخل جسم الصمام2، مما يسمح بالإيقاف السريع والتنظيم الدقيق.
يُشتق اسم الصمام من القرص الذي يُشبه أجنحة الفراشة. بفضل بنيته المدمجة، وخفة وزنه، وتكلفته المنخفضة، يُعدّ خيارًا شائعًا في أنظمة إمدادات المياه، والمواد الكيميائية، والأنظمة الصناعية.
كيف يعمل صمام الفراشة؟
A صمام فراشة1 تعمل عن طريق تدوير قرص دائري بزاوية 90 درجة داخل خط الأنابيب.
عندما يقوم المقبض أو المحرك بتدوير القرص بشكل موازٍ أو عمودي على التدفق، فإنه يفتح الصمام أو يغلقه.
وأوضح مبدأ العمل
داخل الصمام، يُثبَّت قرص معدني أو بلاستيكي على قضيب. عند إغلاق الصمام، يسد القرص الممر تمامًا. وعند فتحه، يدور القرص ليتوافق مع اتجاه التدفق، مما يسمح بمرور السائل.
| موضع الصمام | زاوية القرص | حالة التدفق |
|---|---|---|
| 0° | مغلق بالكامل | توقف التدفق |
| 45° | مفتوح جزئيًا | منظم التدفق |
| 90° | مفتوحة بالكامل | التدفق الكامل مسموح به |
تتيح هذه الحركة الدورانية البسيطة التشغيل السريع والدقة التحكم في التدفق3اعتمادًا على طريقة التشغيل، يمكن أن يكون الصمام يدويًا (بمقبض)، أو هوائيًا، أو كهربائيًا.
ما هي تصنيفات صمامات الفراشة؟
يمكن تصنيف صمامات الفراشة بعدة طرق - حسب الاتصال والبنية والشكل. طريقة التشغيل4.
تتضمن التصنيفات الرئيسية الأنواع الرقاقة، والنوع ذو العروة، والنوع ذو الحواف، والنوع المزدوج/الثلاثي اللامركزي، والنوع اليدوي، أو الهوائي، أو الكهربائي.
أنواع حسب الاتصال
| النوع | الوصف | تطبيق |
|---|---|---|
| نوع البسكويت | تم تركيبه بين شفتين | مدمجة واقتصادية |
| نوع العروة | إدخالات ملولبة لتوصيل البراغي | مناسب للخدمة المسدودة |
| نوع شفة | حواف على كلا الجانبين | خطوط الأنابيب ذات الضغط العالي أو الكبيرة |
الأنواع حسب البنية
| النوع | تصميم | الميزات |
|---|---|---|
| محور | قرص متمركز على العمود | بسيطة ومنخفضة التكلفة |
| مزدوج غريب الأطوار | إزاحة العمود عن المركز | ختم أفضل، احتكاك أقل |
| ثلاثي غريب الأطوار | تصميم المقعد المخروطي | مقاومة درجات الحرارة العالية والضغط |
الأنواع حسب طريقة التشغيل
يمكن أيضًا تقسيم صمامات الفراشة حسب طريقة تشغيلها - يدويًا، وهوائيًا، وكهربائيًا.
| النوع | قوة المصدر | تطبيق نموذجي |
|---|---|---|
| صمام الفراشة اليدوي | يتم تشغيلها بواسطة رافعة أو ترس | التحكم البسيط في التشغيل والإيقاف في الأنظمة الصغيرة |
| صمام الفراشة الهوائية | يستخدم الهواء المضغوط للفتح أو الإغلاق | عمل سريع، مثالي للأتمتة |
| صمام الفراشة الكهربائي | يتم تشغيله بواسطة محرك كهربائي | التحكم الدقيق في الأنظمة الآلية |
تُستخدم الصمامات اليدوية بكثرة في الأنابيب الصغيرة أو الأنظمة ذات تردد التشغيل المنخفض. وتُفضّل الصمامات الهوائية في المنشآت الصناعية للتحكم الآلي السريع. أما الصمامات الكهربائية، فتُستخدم في أنظمة البناء والمصانع الكيميائية وأنظمة معالجة المياه حيث يتطلب الأمر التشغيل عن بُعد أو التكامل مع أنظمة التحكم.
في أحد المشاريع الكيميائية، قمنا باستبدال الصمامات اليدوية بـ صمام فراشة كهربائي5هـ](https://en.wikipedia.org/wiki/Butterfly_valve)[^1]s للتكامل مع نظام تحكم PLC أوتوماتيكي. خفّض ذلك الجهد، وحسّن الدقة، وأتاح المراقبة عن بُعد.
اسم أجزاء صمام الفراشة
كل ما صمام فراشة1 يتكون من عدة مكونات رئيسية.
الأجزاء الرئيسية من صمام فراشة1 هي الجسم، القرص، الجذع، المقعد، المقبض، والمحرك.
المكونات الرئيسية
| جزء | الوظيفة |
|---|---|
| الجسد | يحمل جميع المكونات الداخلية |
| القرص | يتحكم في التدفق عن طريق الدوران داخل الجسم |
| جذع | يربط القرص بالمقبض أو المحرك |
| مقعد | يوفر ختمًا لمنع التسرب |
| مقبض أو مشغل | تشغيل الصمام يدويًا أو تلقائيًا |
| حلقة O أو حشية | يضمن إحكام الغلق عند المفاصل |

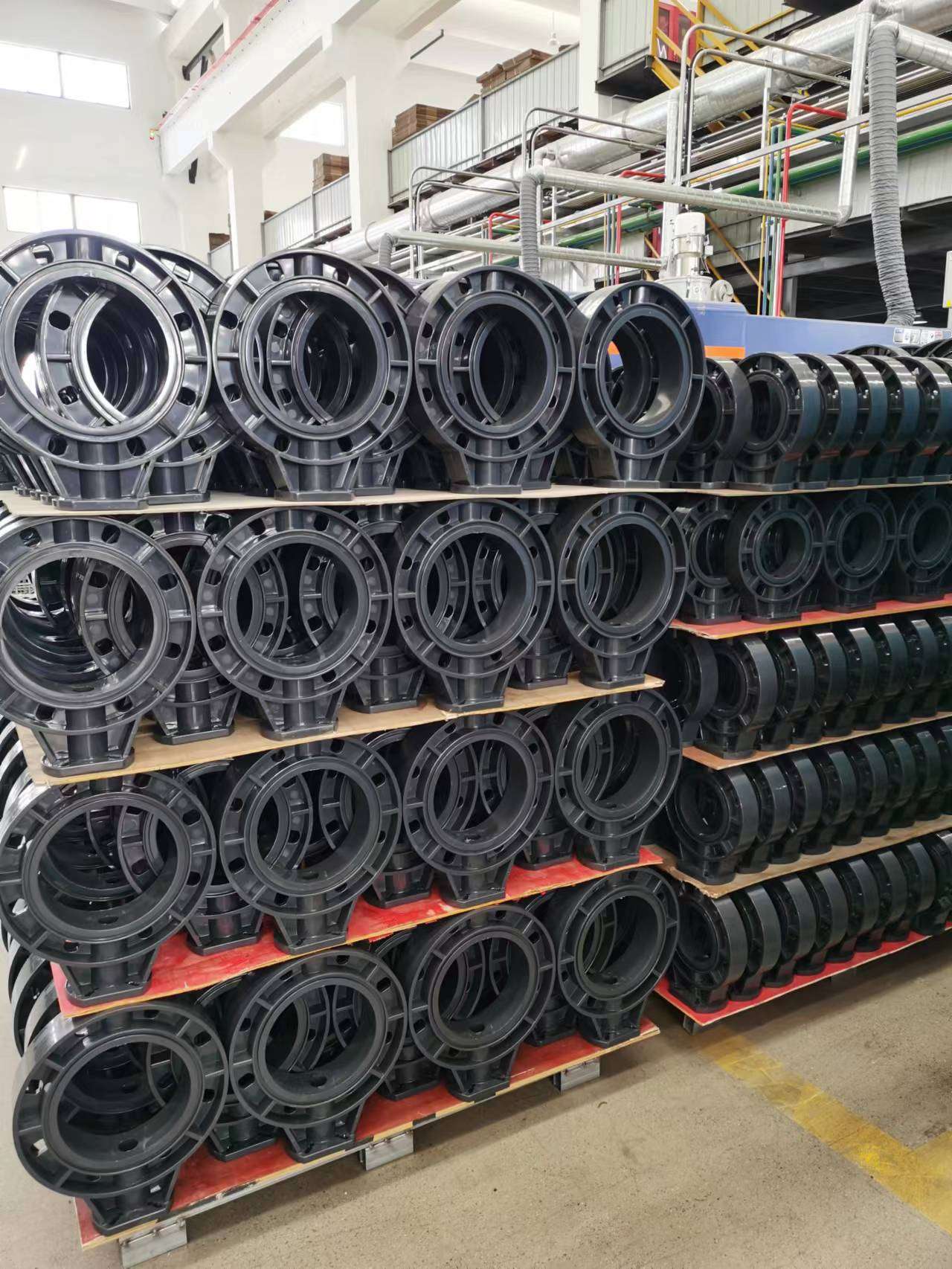

للبلاستيك صمام فراشة1غالبًا ما تُصنع الأجزاء من PVC أو CPVC أو PP أو PVDF. المعدن صمام فراشة1يُستخدم الفولاذ المقاوم للصدأ أو الحديد الزهر. يعتمد اختيار المادة على درجة الحرارة والضغط ونوع السائل.
ما هي مزايا صمام الفراشة؟
تتمتع صمامات الفراشة بشعبية كبيرة لأنها توفر توازناً جيداً بين الأداء والتكلفة.
إنها مدمجة، وخفيفة الوزن، وسهلة التركيب، ومثالية للأنابيب ذات القطر الكبير.
الفوائد الرئيسية
| ميزة | الوصف |
|---|---|
| تصميم مدمج | متطلبات مساحة صغيرة |
| وزن خفيف | سهولة التعامل والتركيب |
| منخفضة التكلفة | أرخص من صمامات البوابة أو الكرة |
| عملية سريعة | دوران 90 درجة للفتح الكامل أو الإغلاق الكامل |
| انخفاض الضغط المنخفض | الحد الأدنى من المقاومة عند الفتح |
| مبادل | مناسب للسوائل والغازات والمواد الملاطية |
في حجم كبير معالجة المياه6 الأنظمة التي تعاملت معها، واستبدال صمامات البوابة بـ صمام فراشة1وقد أدى ذلك إلى توفير المساحة والتكلفة، مع تحسين إمكانية الوصول إلى الصيانة.
ما هي عيوب صمامات الفراشة؟
لا يوجد نوع صمام مثالي لكل الحالات.
تحتوي صمامات الفراشة على قيود في الختم، ويظل القرص في مسار التدفق حتى عندما يكون مفتوحًا بالكامل.
العيوب الشائعة
| مساوئ | تفسير |
|---|---|
| انسداد التدفق | يبقى القرص في التدفق، مما يسبب فقدانًا طفيفًا للضغط |
| غير مخصص للضغط التفاضلي العالي | قد يتسرب تحت ضغط شديد |
| محدود للوسائط الطينية أو الصلبة | قد يتآكل القرص بسرعة |
| تشوه الختم | قد تتدهور المقاعد المطاطية عند درجات الحرارة العالية |
لقد استخدمت PVC مرة واحدة صمام فراشة1 في خط مياه عالي الحرارة، وتشوّه المقعد خلال أشهر. حلّ الانتقال إلى نموذج CPVC المشكلة. لذا، يُعدّ توافق المواد والحالة أمرًا بالغ الأهمية لضمان الموثوقية.
ما هو استخدام صمام الفراشة؟
تُستخدم صمامات الفراشة على نطاق واسع في العديد من الصناعات.
يتم استخدامها لتنظيم أو عزل التدفق في إمدادات المياه، ومياه الصرف الصحي، والمواد الكيميائية، وأنظمة التدفئة والتهوية وتكييف الهواء، والأنظمة البحرية.
تطبيقات مشتركة
| حلول | نوع السوائل | مادة الصمام |
|---|---|---|
| إمدادات المياه | مياه | بولي فينيل كلوريد، حديد مطيل |
| كيميائي | السوائل المسببة للتآكل | ب، بفدف |
| تكييف مركزي | الماء المبرد والهواء | حديد الزهر |
| مارين | مياه البحر | الفولاذ المقاوم للصدأ والبرونز |
| تجهيز الأغذية | السوائل والشراب | فولاذ مقاوم للصدأ |
في الري و معالجة المياه6 النباتات، صمام فراشة1يتم تركيبها عادة في تقاطعات الخطوط الرئيسية للتحكم السريع في التدفق وعزل النظام.
كيف يتم تركيب صمامات الفراشة؟
يضمن التثبيت المناسب التشغيل الآمن والفعال.
يجب تركيب صمامات الفراشة مع وضع القرص في وضع نصف مفتوح لمنع تلف المقعد وضمان المحاذاة الصحيحة.
خطوات التثبيت
| خطوة | اكشن | الهدف |
|---|---|---|
| 1 | محاذاة الصمام والأنابيب | يمنع التسرب |
| 2 | افتح القرص إلى منتصفه | يتجنب تلف المقعد |
| 3 | أدخل الصمام بين الحواف | لأنواع الرقاقات والوصلات |
| 4 | شد البراغي بالتساوي | يضمن الختم الموحد |
| 5 | اختبار التشغيل قبل الضغط | يؤكد الحركة السلسة |
في أنابيب PVC وPP، أتجنب دائمًا الإفراط في شد البراغي لمنع تشوه الهيكل. بعد التركيب، أدير المقبض يدويًا عدة مرات لضمان التشغيل السلس.
لا يؤدي التركيب الصحيح إلى إطالة عمر الصمام فحسب، بل يمنع أيضًا المشكلات الشائعة مثل التسرب أو تصلب المقبض.
خاتمة
A صمام فراشة1 صمام التحكم في التدفق هو جهاز صغير الحجم وفعال يتحكم في التدفق باستخدام قرص دوار. يمكن أن يكون يدويًا أو هوائيًا أو كهربائيًا، ويتوفر بتصاميم ومواد متنوعة تناسب مختلف التطبيقات. بفضل سرعة تشغيله وانخفاض تكلفته وسهولة صيانته، يُعدّ هذا الصمام من أكثر الصمامات تنوعًا في أنظمة الأنابيب الحديثة.
