Vanne à boisseau sphérique à double union en PVC
Dimensions20-110mm or 1/2-4″
Couleur : Blanc / Noir / Gris
Formulaire de connexion: Prise et Fileté
Standard: DIN/ANSI/BS/JIS/THA/CNS
Délai de livraison: 30 jours environ
MOQ: 10 Ctns
Paquet: Boîte en carton
Livraison : Océan ou Express
Port: Ningbo ou Shanghai
Description du robinet à boisseau sphérique à double union en PVC
Ce robinet à boisseau sphérique à double union en PVC est disponible en différentes tailles, couleurs et styles de poignées pour répondre aux besoins de votre marché. Les robinets à boisseau sphérique sont disponibles avec deux types de raccordement (à emboîtement et fileté), ce qui leur offre davantage de possibilités d'utilisation dans les systèmes de tuyauterie. Il est principalement utilisé dans les systèmes d'irrigation et d'approvisionnement en eau agricoles.
Nous sommes un fournisseur professionnel de vannes et d'accessoires en plastique. Forts de 15 ans d'expérience, nous produisons principalement des vannes à boisseau sphérique, des tuyaux et des raccords de tuyauterie en plastique. Le robinet à boisseau sphérique à double union en PVC fait partie de notre gamme de produits. N'hésitez pas à nous contacter pour plus d'informations sur nos produits et à nous réjouir de collaborer avec vous.En savoir plus sur les vannes à boisseau sphérique en plastique?
Spécification du matériau
| NON. | Partie | Source | QTÉ |
| 1 | Poignée | PVC | 1 |
| 2 | Joint torique de tige | NBR / EPDM | 2 |
| 3 | Potence | PVC | 1 |
| 4 | Connecteur d'extrémité | PVC | 2 |
| 5 | Écrou de raccordement | PVC | 2 |
| 6 | Joint torique du support | NBR / EPDM | 1 |
| 7 | Joint de siège | TPV | 1 |
| 8 | Balle | PVC | 1 |
| 9 | Body | PVC | 1 |
| 10 | O-Ring | NBR / EPDM | 2 |
| 11 | Porte-siège | PVC | 1 |
Robinet à boisseau sphérique à double union de haute qualité
Robinet à boisseau sphérique à double union avec support
PVC/CPVC/PPH/PVDF
SWD0078
Dimensions / Tableau des tailles du robinet à boisseau sphérique à simple union en PVC
| TAILLE | d | L | l | d1 | d2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UPVC/CPVC | PPH | UPVC/CPVC | PPH | ||||||||||
| DIN | JIS | ANSI | SNC | DIN | DIN | JIS | ANSI | SNC | DIN | ||||
| 1/2 "(15) | 15 | 112.00 | 23.00 | 20.25 | 22.30 | 21.40 | 22.40 | 19.20 | 20.05 | 21.85 | 21.25 | 21.90 | 19.00 |
| 3/4"(20) | 20 | 120.00 | 26.00 | 25.25 | 26.30 | 26.75 | 26.40 | 24.20 | 25.05 | 25.85 | 26.58 | 25.90 | 23.80 |
| 1"(25) | 25 | 136.00 | 29.00 | 32.25 | 32.33 | 33.52 | 34.50 | 31.10 | 32.05 | 31.85 | 33.28 | 33.90 | 30.70 |
| 1-1/4"32 | 32 | 150.50 | 32.50 | 40.25 | 38.43 | 42.28 | 42.50 | 39.00 | 40.05 | 37.85 | 42.05 | 41.90 | 38.60 |
| 1-1/2"(40) | 40 | 168.00 | 35.50 | 50.25 | 48.46 | 48.40 | 48.60 | 48.90 | 50.05 | 47.75 | 48.12 | 47.90 | 48.60 |
| 2"(50) | 50 | 180.00 | 38.50 | 63.25 | 60.56 | 60.45 | 60.60 | 61.90 | 63.05 | 59.75 | 60.18 | 59.90 | 61.40 |
| 2-1/2"(65) | 63 | 235.00 | 44.50 | 75.25 | 76.60 | 73.30 | 76.70 | 73.60 | 75.05 | 75.87 | 72.85 | 75.90 | 72.30 |
| 3"(80) | 75 | 265.00 | 51.00 | 90.35 | 89.60 | 89.25 | 89.70 | 88.30 | 90.05 | 88.83 | 88.70 | 88.90 | 86.90 |
| 4"(100) | 90 | 304.00 | 61.50 | 110.35 | 114.70 | 114.60 | 115.00 | 108.00 | 110.05 | 113.98 | 114.10 | 113.80 | 106.40 |
| TAILLE | D | L1 | L2 | H | H1 | H2 | SXS | C | B1 | B2 | F | Couple de fonctionnement (NM) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 "(15) | 56.00 | 66.00 | 57.00 | 8.20 | 44.30 | 28.70 | 9/9 | 36 | M5 | 6 | 31 | 2.0 |
| 3/4"(20) | 65.00 | 68.00 | 59.00 | 8.20 | 53.30 | 32.70 | 9/9 | 36 | M5 | 6 | 35 | 2.5 |
| 1"(25) | 76.00 | 76.00 | 68.00 | 9.20 | 60.60 | 38.75 | 9/9 | 36 | M5 | 6 | 42 | 3.0 |
| 1-1/4"(32) | 87.00 | 85.00 | 76.00 | 11.00 | 61.50 | 44.25 | 11/11 | 50 | M6 | 8 | 56 | 3.5 |
| 1-1/2"(40) | 101.00 | 95.50 | 86.50 | 12.00 | 71.50 | 51.50 | 11/11 | 50 | M6 | 8 | 58 | 4.5 |
| 2"(50) | 121.00 | 103.00 | 92.00 | 12.00 | 82.50 | 62.00 | 11/11 | 50 | M6 | 8 | 70 | 5.5 |
| 2-1/2"(65) | 150.00 | 146.00 | 134.00 | 20.00 | 94.50 | 79.50 | 14/14 | 70 | M8 | 10 | 84 | 7.5 |
| 3"(80) | 169.50 | 163.00 | 148.00 | 20.00 | 105.00 | 90.00 | 14/14 | 70 | M8 | 10 | 90 | 8.5 |
| 4"(100) | 190.00 | 181.00 | 157.00 | 20.00 | 117.50 | 96.00 | 14/14 | 70/100 | M8 / M10 | 10/12 | 100 | 10.0 |

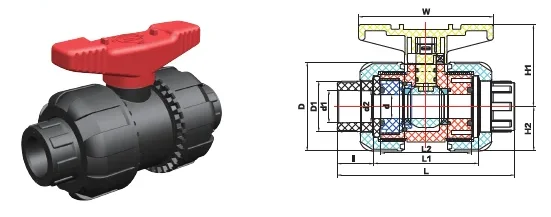

Robinet à boisseau sphérique à double union de type poignée
PVC/CPVC/PPH/PVDF
SWD0102
Dimensions / Tableau des tailles du robinet à boisseau sphérique à double union de type poignée
| TAILLE | d | d1 | d2 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| UPVC/CPVC | PPH | UPVC/CPVC | PPH | ||||||||
| DIN | JIS | ANSI | SNC | DIN | DIN | JIS | ANSI | SNC | DIN | ||
| 1/2" ( 15 ) | 15 | 20.25 | 22.30 | 21.40 | 22.40 | 19.20 | 20.05 | 21.85 | 21.25 | 21.90 | 19.00 |
| 3/4"(20) | 20 | 25.25 | 26.30 | 26.75 | 26.40 | 24.20 | 25.05 | 25.85 | 26.58 | 25.90 | 23.80 |
| 1"(25) | 25 | 32.25 | 32.33 | 33.52 | 34.50 | 31.10 | 32.05 | 31.85 | 33.28 | 33.90 | 30.70 |
| 1-1/4"32 | 32 | 40.25 | 38.43 | 42.28 | 42.50 | 39.00 | 40.05 | 37.85 | 42.05 | 41.90 | 38.60 |
| 1-1/2"(40) | 40 | 50.25 | 48.46 | 48.40 | 48.60 | 48.90 | 50.05 | 47.75 | 48.12 | 47.90 | 48.60 |
| 2"(50) | 50 | 63.25 | 60.56 | 60.45 | 60.60 | 61.90 | 63.05 | 59.75 | 60.18 | 59.90 | 61.40 |
| 2-1/2"(65) | 63 | 75.25 | 76.60 | 73.30 | 76.70 | 73.60 | 75.05 | 75.87 | 72.85 | 75.90 | 72.30 |
| 3"(80) | 75 | 90.35 | 89.60 | 89.25 | 89.70 | 88.30 | 90.05 | 88.83 | 88.70 | 88.90 | 86.90 |
| 4"(100) | 90 | 110.35 | 114.70 | 114.60 | 115.00 | 108.00 | 110.05 | 113.98 | 114.10 | 113.80 | 106.40 |
| TAILLE | D | L | l | L1 | L2 | W | H1 | H2 | Couple de fonctionnement (NM) |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" ( 15) | 56.00 | 112.00 | 23.00 | 66.00 | 57.00 | 85.00 | 51.80 | 28.00 | 2.0 |
| 3/4"(20) | 65.00 | 120.00 | 26.00 | 68.00 | 59.00 | 90.00 | 61.00 | 32.50 | 2.5 |
| 1"(25) | 76.00 | 136.00 | 29.00 | 76.00 | 68.00 | 106.00 | 69.30 | 38.00 | 3.0 |
| 1-1/4"(32) | 87.00 | 150.50 | 32.50 | 85.00 | 76.00 | 116.00 | 80.80 | 43.50 | 3.5 |
| 1-1/2"(40) | 101.00 | 168.00 | 35.50 | 95.50 | 86.50 | 128.00 | 92.00 | 50.50 | 4.5 |
| 2"(50) | 121.00 | 180.00 | 38.50 | 103.00 | 92.00 | 155.00 | 108.00 | 60.60 | 5.5 |
| 2-1/2"(65) | 150.00 | 235.00 | 44.50 | 146.00 | 134.00 | 195.00 | 135.00 | 75.00 | 7.5 |
| 3"(80) | 169.50 | 265.00 | 51.00 | 163.00 | 148.00 | 215.00 | 150.50 | 85.00 | 8.5 |
| 4"(100) | 190.00 | 304.00 | 61.50 | 181.00 | 157.00 | 255.00 | 166.00 | 95.00 | 10.0 |
Comment produire un diplôme qualifié Robinet à boisseau sphérique à double union en PVC ？
Matières premières haut de gamme
Chaque valve est fabriquée à partir de matériaux 100% neufs et de haute qualité pour une durabilité inégalée.
Services personnalisés
Nos lignes automatisées assurent une production efficace et uniforme pour chaque commande.
Contrôle de qualité sélectif
Nous inspectons strictement chaque lot de produits pour garantir qu'ils répondent aux normes
Assemblage qualifié
Assemblées par des experts chevronnés, nos vannes promettent fiabilité et longévité.
Image de marque avec précision
Personnalisez avec des logos gravés au laser pour augmenter la visibilité de votre marque.
Assurance qualité inébranlable
Nous effectuons des inspections à 100 % pour respecter notre engagement envers zéro fuite.
Emballage sur mesure
Vos produits, présentés dans un emballage personnalisé conçu pour impressionner et protéger.
Capacité de production robuste
Prêt à répondre à des commandes importantes avec une capacité mensuelle supérieure à la demande.
