Válvulas de esfera estão por toda parte, mas poucos sabem como realmente funcionam. Se você gerencia sistemas de tubulação de plástico, este dispositivo simples pode economizar tempo, dinheiro e dor de cabeça.
A válvula de esfera1 Uma válvula de esfera, na qual a esfera é acionada pela haste da válvula e gira em torno do eixo da haste, é chamada de válvula de esfera. Uma válvula de esfera utiliza uma esfera oca, porosa e oscilante para controlar o fluido que flui através dela. Quando o orifício no centro da esfera está alinhado com a entrada, ela está em estado aberto. Ao ser girada 90 graus pela alavanca da válvula, o orifício é fechado e o fluido para de fluir. A válvula de esfera é fácil de operar, durável e pode permanecer fechada com segurança mesmo após longos períodos sem uso.
Agora vamos analisar o que torna a válvula de esfera tão confiável, tão amplamente utilizada e o que a diferencia de tipos de válvulas semelhantes.
Qual é a estrutura de uma válvula de esfera?
Entender a estrutura nos ajuda a entender por que as válvulas de esfera são tão eficientes. Sem isso, escolher o tipo certo pode ser confuso.
Uma válvula de esfera é composta por um corpo, esfera, sedes, haste e manopla. A esfera gira para abrir ou fechar a válvula. As vedações garantem um fechamento hermético.
As partes funcionais de uma válvula de esfera
Uma válvula de esfera básica tem algumas peças principais:
| Componente | função |
|---|---|
| Corpo da válvula | Contém todas as peças internas |
| Bola | Gira para controlar o fluxo |
| Passageiros | Garanta uma vedação sem vazamentos ao redor da bola |
| haste | Conecta a alça à bola |
| Handle | Usado para girar a bola manualmente |
Ao girar a manivela, a haste gira a esfera. Se o furo na esfera estiver alinhado com o tubo, o fluido flui. Se girado 90 graus, o furo fica perpendicular ao fluxo e a válvula está fechada. A esfera geralmente é feita de materiais duráveis para resistir à corrosão e ao desgaste.

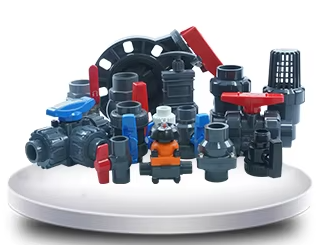

Quais são os tipos de válvulas de esfera2?
Existem diversos tipos de válvulas de esfera. Escolher a errada pode resultar em falha do sistema ou alto custo.
Os tipos comuns incluem válvulas de esfera de passagem completa, passagem reduzida, passagem em V, três vias e multivias. Cada uma atende a diferentes necessidades de fluxo e controle.
Escolhendo o tipo certo para seu sistema
Veja aqui uma análise dos tipos mais populares de válvulas de esfera:
| Formato | Descrição |
|---|---|
| Porto completo | Sem restrição de fluxo; ideal para queda de pressão mínima |
| Porto Reduzido | Abertura ligeiramente menor; usada em aplicações padrão |
| Porta V | A abertura em forma de V permite uma vazão controlada; usada em aplicações de estrangulamento |
| Três formas | Controla o fluxo de várias direções; usado em redes de tubulações complexas |
| Multiportas | Mais de três portas; usado em sistemas industriais que exigem controle variado |
Cada tipo tem sua aplicação. Costumo recomendar válvulas de passagem completa em sistemas onde não se pode arcar com perdas de vazão. Para um roteamento mais flexível, as válvulas de três vias são minha escolha.

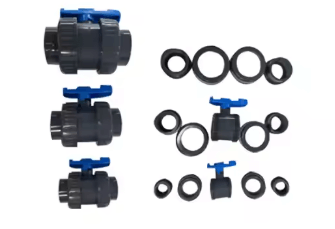

Quais são os vantagens do uso de válvulas de esfera3?
Válvulas de esfera podem custar um pouco mais do que válvulas de gaveta, mas os benefícios geralmente compensam.
As válvulas de esfera são duráveis, fáceis de operar, exigem pouca manutenção e oferecem fechamento hermético mesmo após longos períodos sem uso.
Por que confio em válvulas de esfera em sistemas críticos
Vamos ver o que torna as válvulas de esfera tão valiosas:
| A Vantagem | Beneficiar |
|---|---|
| Operação Rápida | Abrir/fechar com giro de 90 graus |
| À prova de vazamento | A vedação firme reduz as chances de vazamento de fluido ou gás |
| Longa vida útil | Resistente ao desgaste e à corrosão |
| Manutenção Mínima | Menos necessidade de manutenção ou substituição |
| Versatilidade | Adequado para gases, líquidos e lamas |
Já usei válvulas de esfera em condições externas adversas e elas duram muito mesmo depois de anos sem uso. Essa confiabilidade é difícil de superar.
Quais são as aplicações das válvulas de esfera?
Válvulas de esfera não são apenas para uso industrial. Você as encontrará em todos os lugares, desde sua casa até tubulações de gás de alta pressão.
Válvulas de esfera são utilizadas em encanamentos residenciais, tubulações industriais, plantas químicas e sistemas de climatização (HVAC). Elas lidam com água, gás e fluidos corrosivos.
Casos de uso do mundo real
Aqui estão as áreas comuns onde as válvulas de esfera brilham:
| Expertise | Caso de uso |
|---|---|
| Residencial | Válvulas de corte de água para pias e vasos sanitários |
| Plantas industriais | Controle de fluxo em processos químicos |
| Petróleo e Gás | Gasodutos de alta pressão |
| HVAC | Sistemas de água gelada e resfriamento |
| Agricultura | Sistemas de irrigação |
Certa vez, ajudei um cliente do setor agrícola a substituir válvulas de gaveta desgastadas por válvulas de esfera. O sistema de irrigação ficou mais fácil de gerenciar, economizando água e tempo.
Qual é a diferença entre uma válvula de esfera e uma válvula de gaveta?
Muitas pessoas confundem os dois. Usar o método errado pode prejudicar o desempenho do sistema.
Uma válvula de esfera abre e fecha com um simples giro e veda melhor. Uma válvula de gaveta sobe e desce uma comporta, o que é mais lento e menos estanque.
Comparando dois tipos populares de válvulas
Aqui está uma comparação lado a lado:
| Característica | Válvula de esfera | Válvula de gaveta |
|---|---|---|
| Divisão de | Curva rápida de 90 graus | Operação lenta e multivoltas |
| Selar | Vedação mais firme | Pode vazar com o tempo |
| Manutenção | Baixo | Mais elevado |
| Melhor Uso | Controle liga / desliga | Sistemas com operação pouco frequente |
| Restrição de fluxo | Mínimo (em plena porta) | Mais devido ao design do portão interno |
Se você precisa de uma válvula que abra e feche com frequência, opte por uma válvula de esfera. Para fechamentos de emergência raramente usados, uma válvula de gaveta pode ser suficiente. Mas eu sempre me pergunto: será que preciso trocá-la mais tarde? Se sim, escolho a válvula de esfera.
Conclusão
Válvulas de esfera são simples, mas potentes. Elas tornam o controle de fluidos fácil, rápido e confiável em diversos sistemas.
