Я видел, как многие менеджеры по закупкам испытывают трудности с повторяющимися задачами. Неисправности шаровых клапанов1Проблемы на первый взгляд кажутся простыми, но настоящая суть обычно кроется в другом. неправильный выбор материала2, неправильная установка3или системные условия, превышающие пределы возможностей клапана.
Большинство проблем с шаровыми кранами возникают из-за неправильных материалов, некорректной установки или превышения допустимых значений давления и температуры.
Эти проблемы часто возникают снова и снова, но как только вы поймете их первопричины, их легко предотвратить.
Утечка из ПВХ-шарового клапана в месте установки (неправильная установка3)?
Наиболее распространенными и легко неправильно истолковываемыми являются протечки в месте установки. Многие считают, что клапан неисправен, но в большинстве случаев эти протечки возникают из-за ошибок при установке.
Утечки при монтаже обычно возникают из-за смещения трубы и клапана, неравномерного момента затяжки. резьбовой герметик4 наносится слишком тонким слоем, или резьба клапана была неправильно отлита во время производства.
Почему протекает монтажный шов?
Утечки в месте монтажа возникают, когда наружный диаметр трубы и входное отверстие клапана не совпадают идеально. Даже небольшая разница в угле или высоте приводит к перекосу клапана. Это создает боковое давление на уплотнительную поверхность. В этом случае никакое затягивание не обеспечит полной герметизации.
Неравномерное усилие затяжки — еще одна причина. Если один монтажник затягивает одну сторону слишком сильно, а другая остается ослабленной, уплотнительная поверхность смещается. Уплотнительное кольцо или резьба деформируются, и вода просачивается через небольшие зазоры. Я часто наблюдаю это, когда рабочие спешат или используют тяжелые инструменты вместо ручной затяжки.
Важно также использовать герметик для резьбы. Если грунтовка или герметик нанесены слишком тонким слоем, резьба не выдержит давления. Вода будет медленно просачиваться при заполнении системы. Я всегда советую наносить ровный слой на каждую резьбу, а не просто тонкий слой.
Производственные дефекты также могут вызывать протечки. Если в процессе литья под давлением образуются шероховатые, неглубокие или не идеально круглые резьбы, труба и клапан никогда не обеспечат герметичное соединение. Эти дефекты становятся видимыми только при испытании под давлением во время монтажа.
Для обеспечения чистой и стабильной установки необходимы три вещи:
- Труба и клапан должны естественным образом совпадать.
- Крутящий момент должен быть одинаковым с обеих сторон.
- Герметик должен полностью покрывать резьбу.
При соблюдении этих шагов протечки при монтаже полностью исчезают.
Протекает ли шаровой клапан в районе рукоятки (неправильное уплотнение штока)?
Утечки в ручке возникают, когда верхнее уплотнение или прокладка штока отсутствуют, повреждены или установлены неправильно.
Утечка из ручки обычно происходит из-за неправильно установленной прокладки, ослабленной сальниковой гайки или отсутствующего сальника штока.
Почему протекает область ручки?
Во многих недорогих клапанах для предотвращения попадания воды используется небольшая прокладка вокруг штока. Если эта прокладка установлена неправильно или если уплотнительная гайка ослабнет во время транспортировки, герметичность ослабевает. В этом случае вода поднимается по штоку и вытекает ниже рукоятки.
Иногда производитель использует для прокладки некачественный материал. Он затвердевает, теряет форму и не может удерживать давление. Самый быстрый способ избежать этой проблемы — выбрать более качественные сальники штока из EPDM или FKM или заменить конструкцию клапана на более качественную.
Когда покупателю требуется простота в обслуживании, я всегда рекомендую шаровой кран с соединительным элементом. Такая конструкция позволяет пользователю снимать и заменять уплотнения штока без замены всего крана.
Внутренние протечки (износ седла и нарушение герметичности)?
Внутренняя утечка происходит внутри клапана и не видна снаружи. Клапан выглядит исправным, но не может полностью перекрыть подачу воды.
Внутренние утечки происходят из изношенные седла клапанов5поцарапанные мячи, химическая коррозия6 или повреждение от перегрева7 это снижает прочность уплотнения.
Почему изнутри начинает протекать?
Наиболее распространенная причина заключается в том, что материал седла не соответствует рабочей жидкости. EPDM подходит для воды, но набухает в маслах, растворителях и кислых жидкостях. После набухания седла шарик не может равномерно прижиматься к нему. Даже когда клапан закрыт, вода проходит сквозь него.
Мусор также создает внутренние утечки8Песок, ржавчина или частицы царапают шар клапана при его повороте. Эти мельчайшие царапины образуют каналы, которые позволяют воде течь даже в закрытом состоянии. Однажды я проверял систему, где сломался фильтр, расположенный выше по потоку, и песок попал в клапан. Вся поверхность шара была поцарапана, что привело к... внутренние утечки8 везде.
Температура также влияет на герметичность. ПВХ размягчается при температуре около 55°C, и седла теряют эластичность. Когда система работает при более высокой температуре, чем ожидалось, клапан не может поддерживать надлежащую герметизирующую силу.
Правильный материал седла, хорошая фильтрация и допустимые температурные ограничения решают большинство проблем с внутренними протечками.
Повреждение ручки (УФ-старение9 и крутящий момент (напряжение)?
Поломка рукоятки — распространенная проблема. Она приводит к простоям и делает работу клапана невозможной.
Рукоятки ломаются из-за воздействия ультрафиолетового излучения, длительной нагрузки или из-за слабых металлических вставок внутри рукоятки.
Почему ручки ломаются?
Солнечный свет разрушает пластик. После длительного воздействия ручка становится хрупкой. При попытке повернуть вентиль ручка трескается. Это часто встречается при наружном орошении, дозировании химикатов и установке на крышах.
Ещё одной причиной является крутящий момент. Если из-за мусора, разбухания седел или высокого давления клапан трудно повернуть, операторы часто прилагают дополнительное усилие. Металлическая вставка внутри рукоятки должна выдерживать нагрузку, но если она тонкая или низкого качества, она ломается.
Для систем, требующих частой эксплуатации, я рекомендую шаровой кран с соединительным элементом. Это позволяет пользователям легко заменить рукоятку, не меняя весь кран целиком.

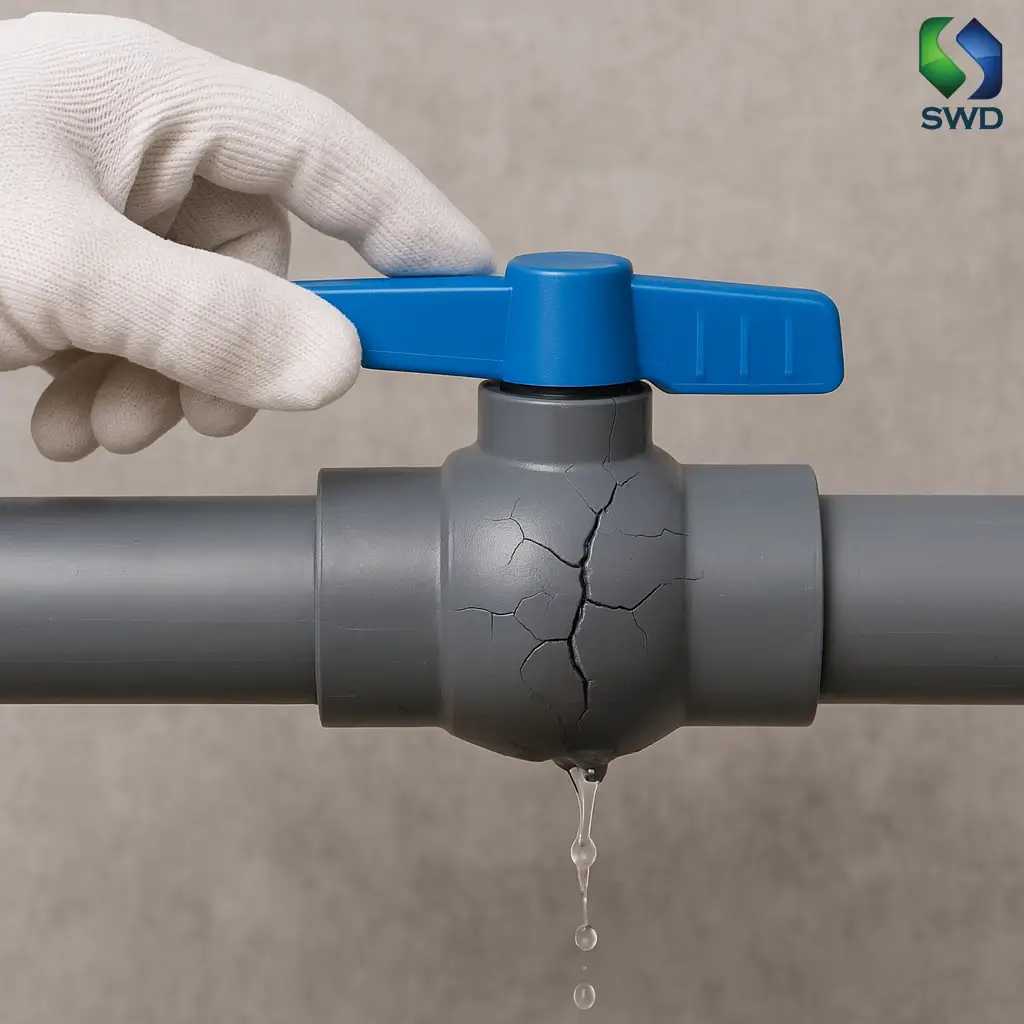

Трещина в теле (производственные дефекты10 и избыточное давление)?
Трещина в корпусе клапана — это наиболее серьезная неисправность. Обычно это означает, что клапан утратил свою прочность задолго до установки.
Трещины в теле возникают из-за скачки давления11, УФ-старение9или дефекты литья под давлением, такие как неравномерное охлаждение, короткое время выдержки или плохая текучесть смолы.
Почему трескается корпус клапана?
Наибольшее влияние оказывают избыточное давление и гидроудар. Скачки давления сильно воздействуют на корпус клапана, значительно превышая его номинальные параметры. Клапаны SCH80 лучше противостоят этому, чем SCH40.
Ещё одной причиной является ослабление под воздействием ультрафиолета. Солнечный свет со временем делает ПВХ хрупким. Небольшие поверхностные трещины превращаются в крупные изломы во время циклов давления.
Производственные дефекты также приводят к растрескиванию. Если время охлаждения слишком короткое или давление выдержки во время формования недостаточное, внутренняя структура ослабевает. Эти дефекты невидимы при контроле качества, но проявляются при испытании под давлением.
Чтобы избежать растрескивания, выбирайте надежных поставщиков, запрашивайте протоколы испытаний под давлением и используйте SCH80 или CPVC в системах с высокими требованиями к прочности.
Заключение
Внешне поломки шаровых кранов могут выглядеть по-разному, но в большинстве случаев они вызваны несоответствием материалов, ошибками при монтаже или условиями работы системы, превышающими допустимые пределы для данного крана. Понимание первопричин позволяет легко предотвратить любую проблему.
