Чем сантехники соединяют ПВХ-трубы?

Зайдите в любой магазин сантехники, и вы увидите стены, заставленные белыми ПВХ-трубами и фитингами. Я помню свой первый самостоятельный сантехнический проект — я стоял там, совершенно не понимая, как эти жесткие пластиковые детали вообще соединяются друг с другом. После многих лет работы с дистрибьюторами и подрядчиками по всему миру я понял, что правильное соединение ПВХ-труб — это разница между системой, которая прослужит десятилетия, и той, которая выйдет из строя через несколько месяцев.

Сантехники используют три основных метода соединения ПВХ-труб: сварка растворителем (также называемая клеевым соединением), соединения с резиновыми прокладками (механические соединения) и резьбовые соединения. Для труб малого диаметра (менее 4 дюймов) наиболее распространенным является сварка растворителем с использованием клея для ПВХ. Для труб большего диаметра (4 дюйма и более) преобладают соединения с резиновыми прокладками и быстроразъемными соединениями. Резьбовые соединения лучше всего подходят в тех случаях, когда соединение необходимо разобрать позже.

Понимание этих методов соединения поможет вам выбрать правильный подход для вашего проекта. Каждый метод имеет свои специфические области применения, преимущества и требования к установке, которые определяют, когда сантехники будут использовать цемент, а когда — прокладки.

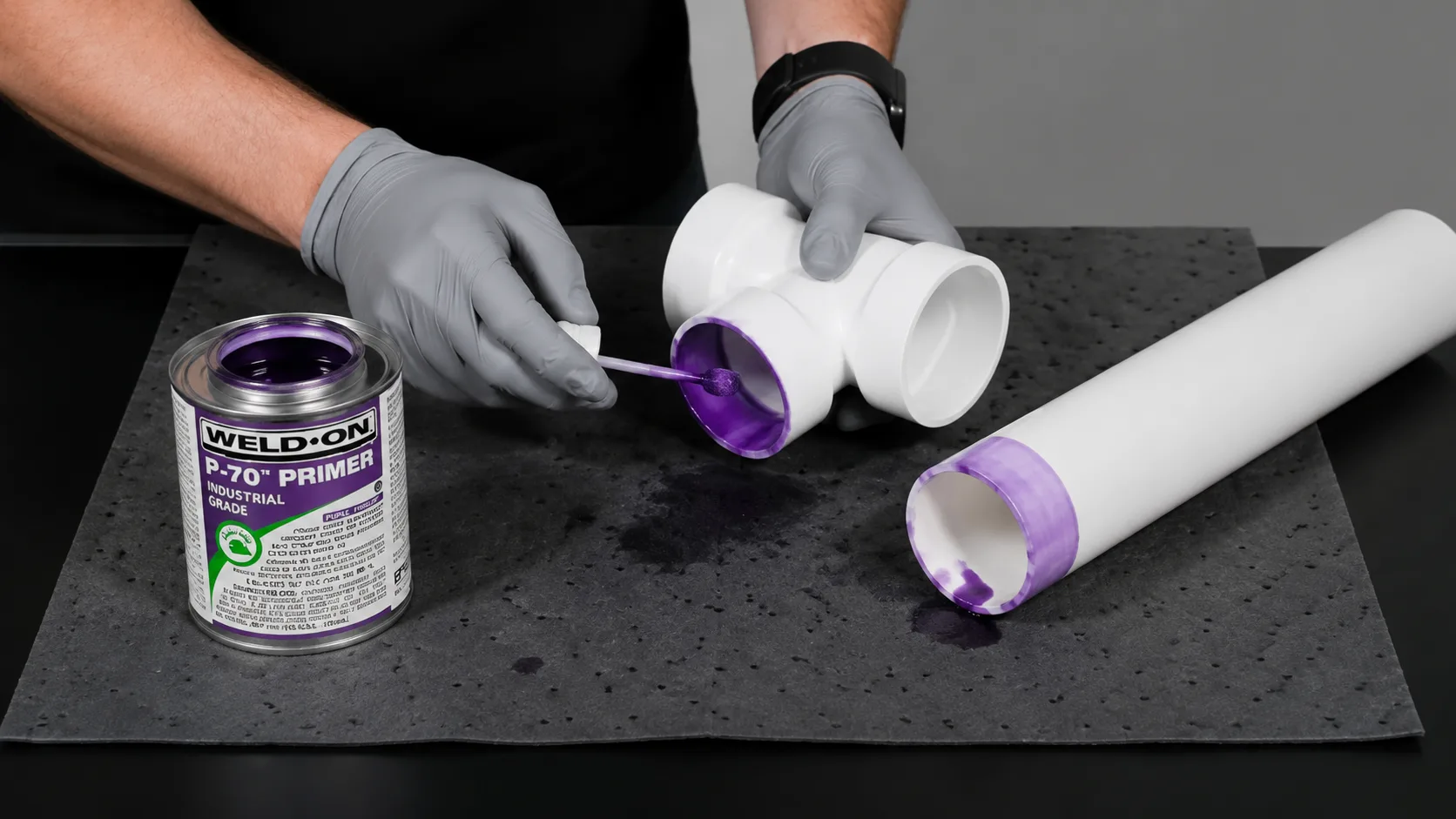

Как осуществляется соединение ПВХ-труб методом сварки растворителем?

Сварка растворителем создает самое прочное и долговечное соединение между трубами и фитингами из ПВХ. Многие ошибочно полагают, что клей для ПВХ работает как обычный клей — это не так. Растворитель на самом деле размягчает поверхности пластика, позволяя им сплавляться на молекулярном уровне.

Сварка растворителем использует химический растворитель (ПВХ-клей), который временно растворяет внешний слой трубы и фитинга. При соединении деталей размягченный ПВХ перемешивается. По мере испарения растворителя пластик снова затвердевает, образуя единое целое. цельная конструкция, которая зачастую прочнее оригинальной трубы.¹.

Пошаговый процесс сварки растворителем.

Правильная техника имеет огромное значение при сварке ПВХ с использованием растворителей. Вот что делают профессиональные сантехники:

1. Отрежьте трубу под прямым углом — Разрез должен быть перпендикулярен оси трубы. Неровные разрезы создают зазоры, препятствующие правильному свариванию.

2. Снимите фаску с конца трубы. — Используйте инструмент для снятия заусенцев или напильник, чтобы создать скос под углом 10-15 градусов по внешнему краю. Этот скос служит трем целям: он удаляет заусенцы, которые могут соскоблить цемент во время установки, помогает направлять трубу в фитинг и предотвращает выталкивание цемента из гнезда.

3. Очистите и высушите обе поверхности. — Удалите грязь, влагу и масла с помощью очистителя или грунтовки для ПВХ. Влага препятствует эффективному действию растворителя.

4. При необходимости нанесите грунтовку. — Во многих регионах строительные нормы требуют нанесения фиолетовой грунтовки перед заливкой цемента. Грунтовка предварительно размягчает пластик и обеспечивает визуальное подтверждение степени покрытия.

5. Обильно нанесите цемент. — Нанесите толстый, равномерный слой клея кистью как на внешнюю поверхность трубы, так и на внутреннюю поверхность фитинга. Не экономьте — вам понадобится достаточно клея, чтобы полностью заполнить зазор.

6. Немедленно соберитесь! — Вставьте трубу полностью в фитинг, слегка повернув ее (примерно на 1/4 оборота). Это позволит равномерно распределить цемент по шву.

7. Задержитесь на 30 секунд — Поддерживайте давление, чтобы предотвратить обратное выталкивание трубы по мере застывания цемента.

8. Удалите излишки цемента. — Удалите выступ, который выдавливается вокруг соединения.

9. Перед созданием давления необходимо провести отверждение. — Необходимо обеспечить надлежащее время затвердевания в зависимости от размера трубы, температуры и технических характеристик цементного раствора, указанных производителем (обычно от 15 минут до 24 часов).

Когда сантехники избегают сварки растворителями

Несмотря на свою прочность, сварка с использованием растворителей имеет свои ограничения. Никогда не используйте её в следующих ситуациях:

• Когда температура окружающей среды опускается ниже 40°F (5°C) — Низкий уровень температуры значительно замедляет испарение растворителя, препятствуя правильному отверждению.
• В сырую погоду или под дождем — Влага препятствует процессу химического плавления.
• Для систем питьевого водоснабжения в условиях экстремальной жары. — Некоторые растворители выделяют следы химических веществ, которые могут просачиваться в воду при определенных температурах.
• Там, где в будущем потребуется разборка. — Сварные швы, выполненные с помощью растворителя, необратимы; единственный способ их разделить — резка.
• С использованием ХПВХ или других видов пластика. — Для каждого типа пластика требуются определенные совместимые клеи.

Однажды я консультировался с подрядчиком в Канаде, у которого каждую зиму возникали проблемы с стыками. В чем причина? Его бригада занималась сваркой растворителем в неотапливаемых помещениях при температуре -10°C. Цемент так и не затвердел должным образом, оставляя слабые места по всей системе.

Что такое резиновые прокладки для ПВХ-труб?

Для ПВХ-труб большего диаметра (обычно 4 дюйма и более) большинство сантехников переходят от сварки растворителем к соединениям с резиновыми прокладками. Эти механические соединения основаны на сжатии, а не на химическом сплавлении.

Соединения с резиновыми прокладками (также называемые нажимными соединениями или соединениями типа «раструб-штуцер») используют эластомерную прокладку, установленную в канавке внутри раструба трубы или фитинга. Когда вы вставляете раструб в раструб, прокладка сжимается, создавая водонепроницаемое уплотнение. Не требуется ни клея, ни нагрева, ни времени на затвердевание.

Почему сантехники предпочитают использовать прокладочные соединения для труб большого диаметра?

Переход от сварки растворителем к прокладочным соединениям диаметром около 4 дюймов не случаен. Этот выбор обусловлен несколькими практическими факторами:

Простота выравнивания — Трубы большого диаметра тяжелые и неудобные. В уплотнительных соединениях допускается некоторое угловое отклонение (обычно 2-5 градусов).², что облегчает регулировку выравнивания во время установки.

Нет времени лечения — Для сварки растворителем требуется несколько часов для отверждения перед применением давления. Прокладочные соединения можно проверить под давлением немедленно, что ускоряет сроки выполнения проекта.

Обеспечение возможности передвижения — Оседание грунта, термическое расширение и смещение основания могут создавать нагрузку на жесткие трубопроводы. Уплотнительные прокладки допускают небольшое движение без нарушения герметичности.

Упрощенный контроль качества — Проверка сварного шва, выполненного с использованием растворителя, включает в себя проверку зазоров, степени покрытия клеем и надлежащего отверждения. Проверка прокладочного соединения проста: проверьте отметку глубины вставки и убедитесь в плотной посадке прокладки.

Более низкие требования к навыкам — Обучение правильной сварке труб большого диаметра с помощью растворителя требует практики. Установка прокладочных соединений более щадящая и осваивается быстрее.

Правильная установка резиновых прокладок в стыковые соединения

Успех при выполнении уплотнительных соединений зависит от правильной подготовки и техники:

1. Снимите фаску с торца патрубка — Создайте гладкий, скошенный край, чтобы труба могла скользить мимо прокладки, не смещаясь. Угол скоса должен составлять 10-20 градусов.

2. Осмотрите прокладку — Проверьте наличие порезов, царапин, перегибов или загрязнений. Даже небольшие дефекты могут нарушить герметичность. Замените сомнительные прокладки, чтобы избежать протечек.

3. Очистите обе поверхности — Тщательно протрите патрубок, внутреннюю поверхность колокола и прокладку. Песок, грязь или мусор помешают надлежащей герметизации.

4. Обильно смажьте. — Нанесите одобренную производителем смазку как на прокладку, так и на штуцер. Никогда не используйте смазки на нефтяной основе или мыло — они могут повредить резину.

5. Установите прокладку на место. — Установите прокладку в канавку, избегая перекручиваний и перекатываний. Некоторые прокладки имеют указатель направления.

6. Глубина вставки метки — Используйте фитинг, чтобы отметить на внешней поверхности трубы необходимую глубину вставки. Недостаточная вставка приводит к протечкам; чрезмерная вставка может повредить прокладку.

7. Вставляйте с постоянным усилием. — Вставьте трубу в фитинг до тех пор, пока метка вставки не достигнет раструба. Для труб большого диаметра используйте лом и брусок в качестве рычага.

8. Проверьте положение прокладки. — По возможности, прощупайте место соединения, чтобы убедиться, что прокладка не сместилась и не перевернулась во время сборки.

Самая распространенная ошибка, которую я вижу? Использование неправильной смазки. Однажды подрядчик использовал моторное масло для смазки прокладок, потому что «оно было скользким». Через шесть месяцев прокладки разбухли и вышли из строя. Всегда используйте смазку, указанную производителем прокладок.

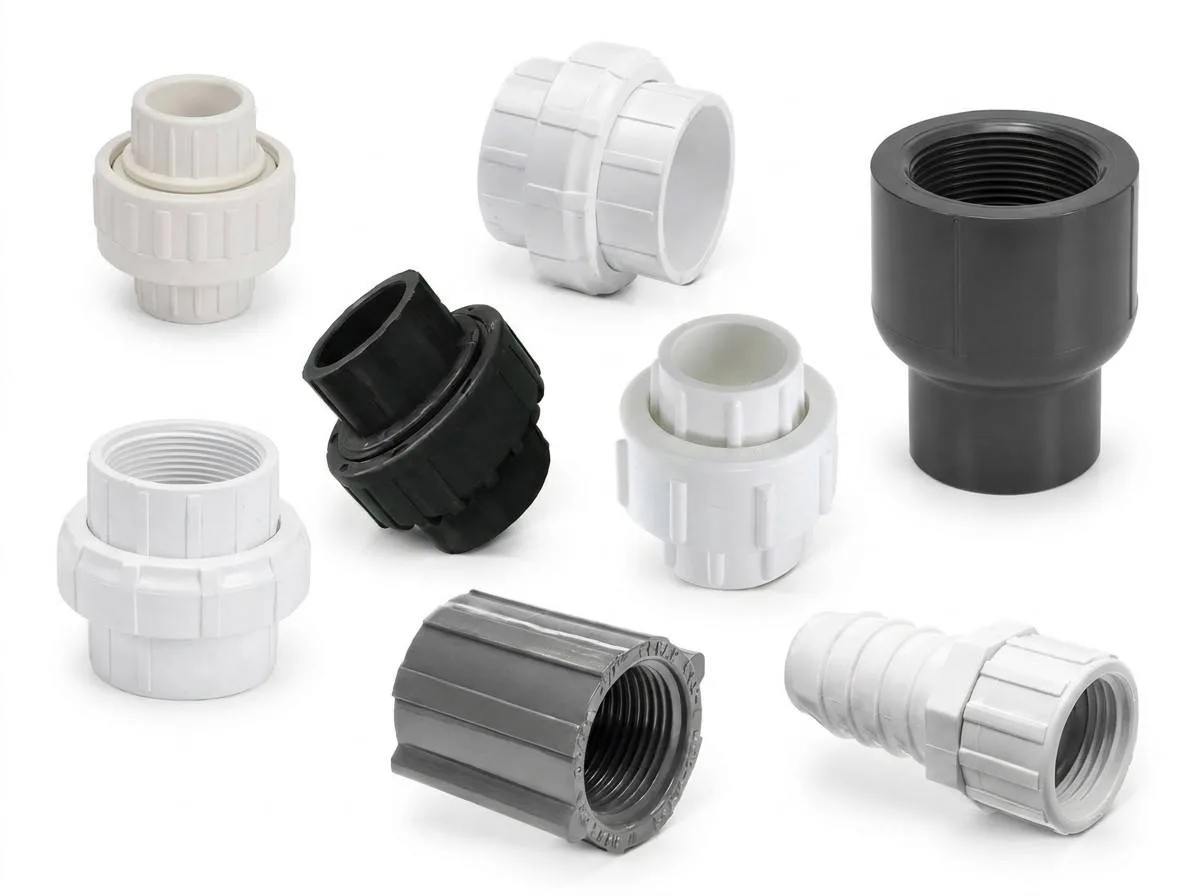

В каких случаях сантехники используют резьбовые ПВХ-соединения?

Резьбовые соединения встречаются в системах ПВХ-трубопроводов реже, но они выполняют специфические функции, которые не могут быть реализованы ни сваркой растворителем, ни прокладочными соединениями.

Сантехники используют резьбовые соединения из ПВХ, когда необходимо разобрать соединение для технического обслуживания, соединить ПВХ с металлическими компонентами или установить клапаны и оборудование, требующие периодического демонтажа. Наружная резьба фитинга из ПВХ соединяется с внутренней резьбой, создавая механическое уплотнение, которое можно затягивать или ослаблять без разрезания трубы.

Области применения, где резьбовые соединения демонстрируют превосходные результаты.

Установка клапанов — Шаровые краны, обратные клапаны и другие устройства регулирования потока часто имеют резьбовые соединения. Использование резьбовых переходников из ПВХ позволяет легко заменить клапан без разрезания трубы.

Подключения оборудования — Насосы, фильтры, резервуары и очистное оборудование обычно имеют резьбовые входные и выходные отверстия. Резьбовые фитинги из ПВХ обеспечивают переход от трубы к оборудованию.

доступ для очистки — Резьбовые заглушки для ревизионных люков обеспечивают доступ к канализационным трубам для устранения засоров. Для вскрытия заглушек, приваренных растворителем, потребуется их разрезать.

Переход к металлу — При соединении ПВХ-труб с компонентами из оцинкованной стали, латуни или нержавеющей стали резьбовые фитинги обеспечивают необходимое соединение.

Временные или тестовые установки — Для систем, которые могут потребовать модификации в процессе ввода в эксплуатацию, резьбовые соединения обеспечивают большую гибкость.

Герметизация резьбовых ПВХ-соединений

В отличие от металлических резьб, которые могут создавать герметичность только за счет механического воздействия, для пластиковых резьб требуются дополнительные герметизирующие материалы:

• Лента из ПТФЭ — Оберните 3-4 слоя белой тефлоновой ленты по часовой стрелке (если смотреть на резьбу с торца) вокруг наружной резьбы. Лента из ПТФЭ заполняет зазоры резьбы и обеспечивает смазку.³.

• Паста для герметизации резьбы — Герметики, наносимые кистью или выдавливанием, заполняют дефекты резьбы. Используйте только герметики, предназначенные для работы с пластмассами и в условиях вашего применения (питьевая вода, химические вещества и т. д.).

• Комбинированный подход — Для максимальной надежности используйте ленту из ПТФЭ, покрытую тонким слоем герметизирующей пасты.

Критическое правило: Затягивайте только вручную, затем добавьте 1-2 оборота гаечным ключом.⁴. Чрезмерное затягивание приводит к растрескиванию ПВХ-фитингов. Фитинг должен плотно прилегать, но не быть напряженным. Я видел бесчисленное количество треснувших фитингов у подрядчиков, которые обращались с пластиком как с металлом и затягивали его со всей силой.

Какие факторы монтажа влияют на соединение ПВХ-труб?

Помимо выбора способа соединения, на долгосрочную производительность системы влияют несколько факторов, связанных с установкой. Правильный учет этих деталей предотвращает сбои, которые невозможно устранить никакими методами соединения.

К факторам, влияющим на соединение ПВХ-труб при монтаже, относятся температура окружающей среды во время сборки, опора и основание трубы, методы прокладки траншей, а также защита от воздействия окружающей среды. Эти факторы влияют на прочность соединения, долговременную герметичность и способность трубопроводной системы выдерживать нагрузки без разрушения.

Температурные соображения

Температура влияет на ПВХ двумя критически важными способами. Во время монтажа температура определяет, будут ли протекать химические реакции должным образом:

• Ниже 40°F (5°C) — Растворимые цементы затвердевают слишком медленно; соединения остаются непрочными.
• 40-110 ° F (5-43 ° C) — Идеальный диапазон рабочих температур
• Выше 110 ° F (43 ° C) — Цемент испаряется слишком быстро; недостаточно времени для работы.

В процессе работы температура влияет на нагрузку на суставы:

• ПВХ расширяется и сжимается — Примерно 3 дюйма на 100 футов на каждые 10°F изменения температуры.
• Суставы должны обеспечивать возможность движения. — В сварных соединениях, выполненных с использованием растворителя, преимущество лежит в гибкости трубы; в соединениях с прокладками допускается небольшое угловое отклонение.
• Термоциклические нагрузки наносят ущерб соединениям — Многократное расширение и сжатие в конечном итоге приводят к усталости сварных швов, выполненных с использованием растворителей.

По моему опыту работы с ирригационными проектами в пустынных климатических зонах, ПВХ-трубы, уложенные на поверхности, могут нагреваться до 140°C под прямыми солнечными лучами. Сила расширения огромна. Мы научились использовать компенсационные петли или гибкие муфты каждые 50 метров, чтобы предотвратить разрушение соединений.

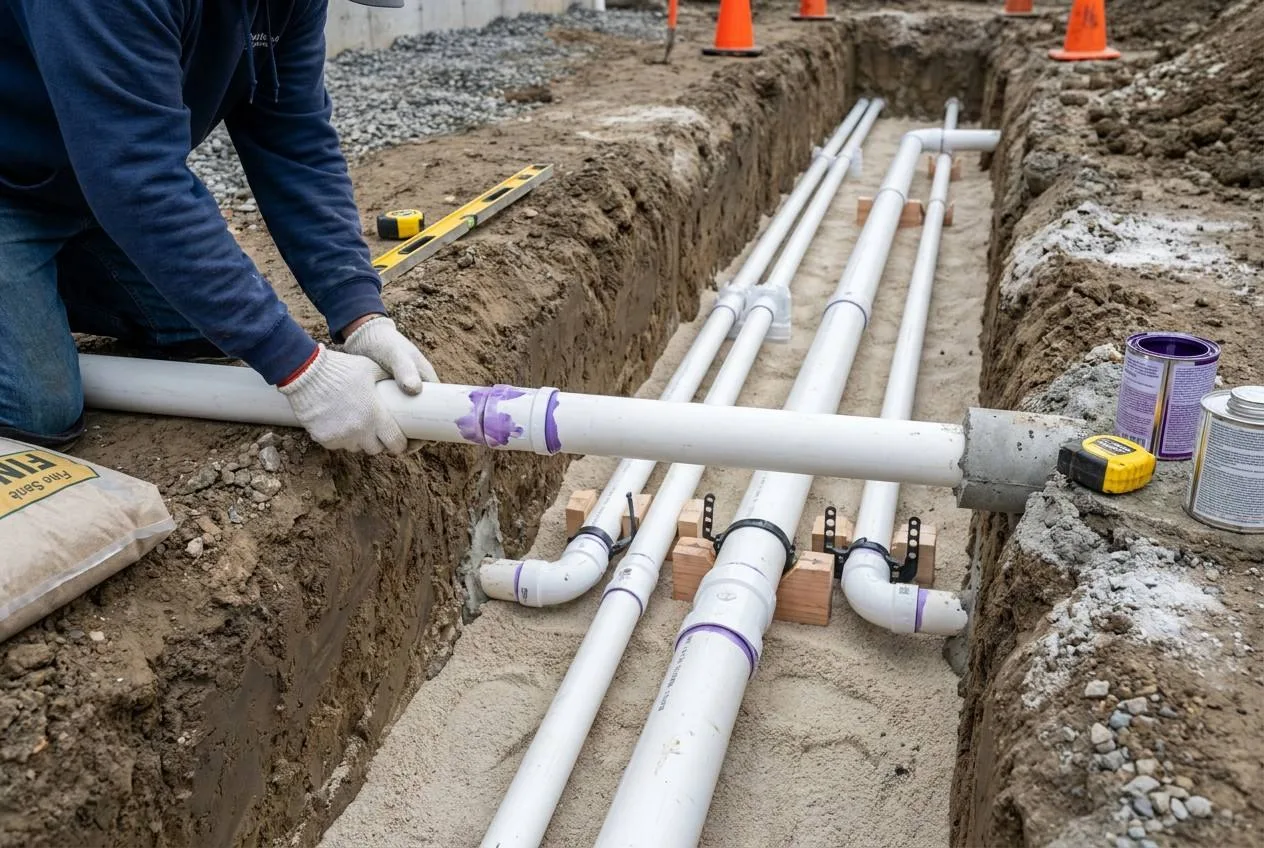

Требования к траншеям и подстилке

Способ подготовки траншеи напрямую влияет на долговечность сустава:

Традиционная траншейная прокладка — Копайте только на такую ​​глубину, чтобы уложить трубу и засыпать грунт. Если нетронутый природный грунт стабилен (не разрыхлен), вы можете укладывать трубу непосредственно на него.

Мягкая или нарушенная почва — Необходимо уложить уплотненный слой песка или мелкого гравия толщиной обычно 4-6 дюймов. Это предотвратит возникновение точечных нагрузок от камней или комков грунта, которые могут привести к напряжению в трещинах.

Каменистая почва — Используйте слой подстилочного материала толщиной 6-12 дюймов как под трубой, так и вокруг нее, чтобы смягчить удары об острые края.

Тщательная обратная засыпка — Первоначальную засыпку следует производить вручную, чтобы избежать смещения труб. Уплотняйте засыпку слоями по 15 см (6 дюймов), чтобы предотвратить последующее проседание, которое создаст нагрузку на соединения.

Ключевой принцип: Соединения ни в коем случае не должны нести несущие нагрузки. Трубный ствол способен выдерживать вес грунта, но в местах соединений концентрируется напряжение. Правильная укладка обеспечивает равномерную опору по всей длине трубы.

Расстояние между опорами для надземных установок

Когда ПВХ-трубы прокладываются над землей, расстояние между опорами становится критически важным:

При более высоких температурах меньшее расстояние между опорами компенсирует снижение прочности. Опоры должны быть гладкими и распределять нагрузку по всей ширине трубы — без острых краев или точечных контактов.

Часто задаваемые вопросы

Можно ли использовать клей для ПВХ на мокрых трубах?

Нет. Влага препятствует надлежащему размягчению пластиковых поверхностей растворителем, что приводит к ослаблению соединений, которые могут протекать под давлением. Всегда убедитесь, что трубы и фитинги полностью сухие, прежде чем наносить грунтовку или клей. Если вам необходимо работать во влажных условиях, протрите поверхности чистой сухой тканью непосредственно перед нанесением. В дождливую погоду отложите сварку растворителем или создайте временное укрытие над рабочей зоной.

Как долго должен сохнуть клей ПВХ, прежде чем включать воду?

Минимальное время схватывания для труб малого диаметра составляет 15-30 минут, но время затвердевания зависит от размера трубы, температуры и типа цемента. При температуре 15-60°C трубам диаметром 1/2-1 1/4 дюйма требуется 100 минут до начала работ и 2 часа до начала испытаний под давлением. Для труб большего диаметра требуется больше времени — трубам диаметром 4 см следует затвердеть в течение 8 часов перед испытанием под давлением. При температуре ниже 60°C все сроки затвердевания удваиваются. Для ответственных применений следует подождать 24 часа. Всегда проверяйте технические характеристики цемента, указанные на банке.

В чём разница между грунтовкой для ПВХ и клеем?

Грунтовка для ПВХ (обычно фиолетового цвета) предварительно размягчает поверхность пластика и удаляет масла и загрязнения. Она проникает глубже, чем один только цемент, создавая более прочное соединение. Цемент для ПВХ — это фактически растворитель, который сплавляет шов. Во многих юрисдикциях требуется нанесение грунтовки перед цементом — инспекторы обращают внимание на фиолетовый цвет как на доказательство соблюдения надлежащей процедуры. Некоторые «универсальные» продукты сочетают в себе грунтовку и цемент, но отдельные продукты, как правило, обеспечивают более прочные соединения.

Нужно ли приклеивать резиновые прокладки в местах соединений?

Нет. Резиновые прокладки — это механические уплотнения, работающие за счет сжатия, а не клеевого соединения. Добавление клея-растворителя в прокладку разрушит ее и не обеспечит надлежащую герметизацию. Единственной смазкой должен быть одобренный производителем продукт — как правило, это смесь глицерина на водной основе или растительного масла. Никогда не используйте продукты на нефтяной основе, мыло или клеи для герметизации прокладок.

Можно ли повторно использовать фитинги из ПВХ после их обрезки?

Как правило, это не относится к фитингам, сваренным растворителем. После сварки фитинг и труба становятся единым целым. При резке они разделяются, но внутри муфты остается слой смешанного пластика от предыдущего соединения. Это загрязнение препятствует надежному соединению с новой трубой. Также может быть нарушена структурная целостность фитинга. Для ответственных применений всегда используйте новые фитинги. Резьбовые фитинги, однако, можно использовать повторно, если резьба не повреждена и заменена герметизирующая лента.

Заключение

Для правильного соединения ПВХ-труб необходимо выбрать подходящий метод. Сварка растворителем создает прочные и надежные соединения для труб малого диаметра, но требует сухих условий и достаточного времени для отверждения. Соединения с резиновыми прокладками лучше всего подходят для труб большого диаметра, где важна простота сборки и компенсация движений. Резьбовые соединения используются там, где требуется разборка, доступ для обслуживания или интеграция оборудования.

Во всех трех методах один принцип остается неизменным: подготовка определяет успех. Правильно обрезанная труба, чистые поверхности, нанесенная подходящая грунтовка или смазка — эти небольшие шаги отличают системы, которые прослужат 50 лет, от тех, которые не пройдут первое испытание под давлением.
