При выборе пластиковых труб для водоснабжения, орошения, водоотведения, транспортировки промышленных жидкостей или подземных трубопроводов очень часто встречается один технический термин: SDR.
Многие покупатели знают, что SDR (коэффициент жесткости трубы) связан с прочностью и номинальным давлением труб, но они могут не до конца понимать, что это значит и как это влияет на выбор труб. В системах с пластиковыми трубопроводами выбор правильного значения SDR важен, поскольку он напрямую влияет на толщину стенки трубы, рабочее давление, безопасность монтажа и срок службы.
В этой статье объясняется, что означает SDR в трубопроводах, как SDR связан с давлением, как он влияет на номинальные значения давления и где этот термин чаще всего используется.
Что означает аббревиатура SDR в контексте пластиковых труб?
Значение SDR в системах пластиковых труб
SDR расшифровывается как Standard Dimension Ratio (стандартное соотношение размеров).
В трубопроводной отрасли SDR обозначает соотношение между диаметром трубы и наружный диаметр и ее толщину стенок.
Формула:
SDR = Внешний диаметр / Толщина стенки
Это означает, что SDR — это не название материала и не единица измерения давления. Это размерное соотношение, используемое для описания зависимости между диаметром трубы и толщиной стенки трубы.

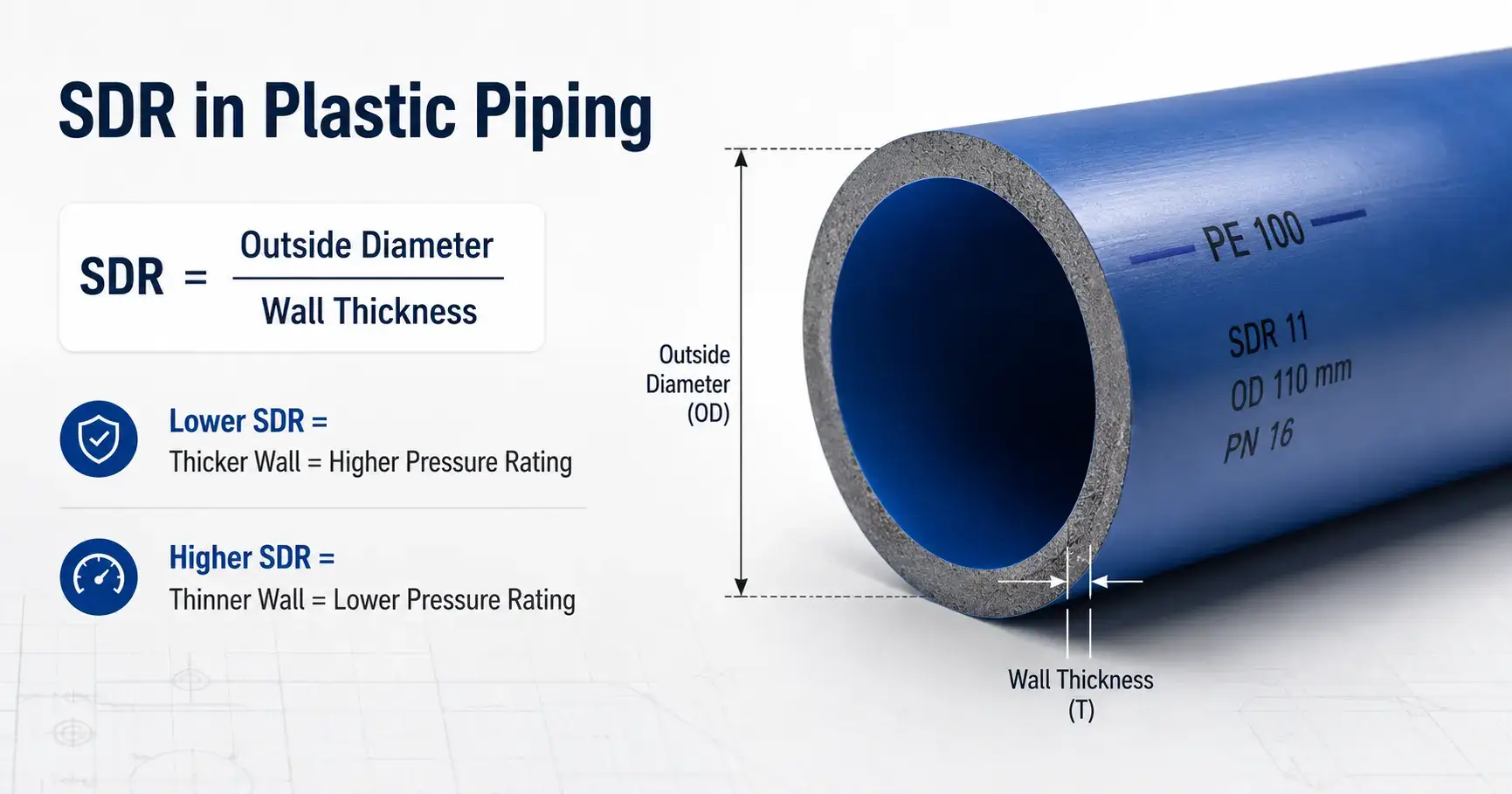

Стандартная формула соотношения размеров для пластиковых труб
Например, если две трубы имеют одинаковый наружный диаметр, то труба с более толстой стенкой будет иметь более низкое значение SDR, а труба с более тонкой стенкой — более высокое значение SDR.
Проще говоря:
Более низкий SDR = более толстая стенка трубы
Более высокое значение SDR = более тонкая стенка трубы
Именно поэтому метод SDR очень важен при оценке прочности и несущей способности пластиковых труб.

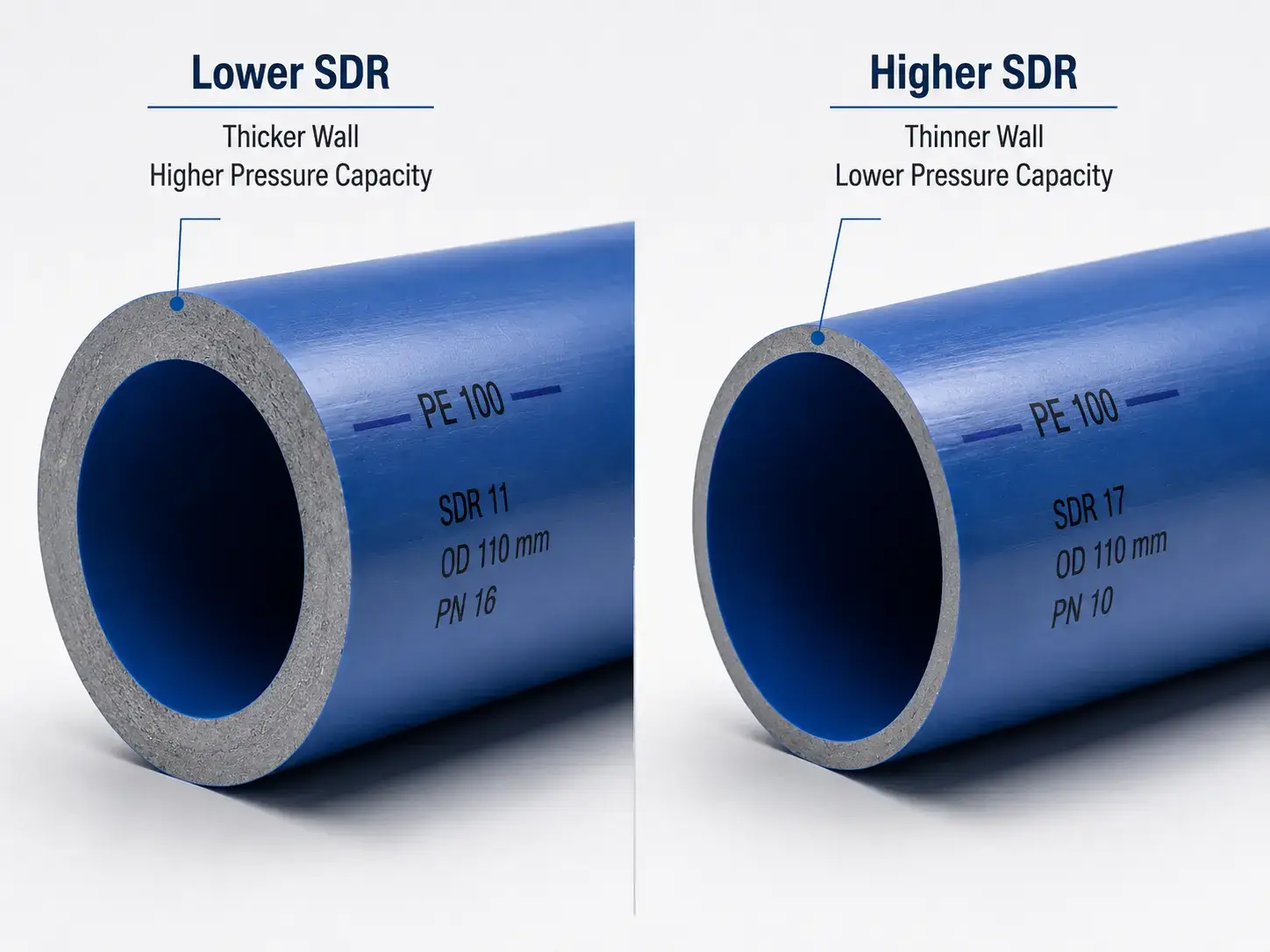

Более низкий SDR против более высокого SDR в зависимости от толщины стенки трубы
Разница между более низким и более высоким SDR в основном отражается в толщине стенки трубы.
Труба с меньшим значением SDR использует больше материала в стенке, что обычно обеспечивает ей более высокое сопротивление давлению. Труба с большим значением SDR имеет более тонкую стенку и, как правило, используется в системах с низким давлением.
Как SDR связан с давлением в трубопроводе?
Соотношение SDR и давления в трубах
Показатель SDR тесно связан с давлением в трубе, поскольку толщина стенки влияет на то, какое внутреннее давление может выдержать труба.
Труба с более низкое значение SDR имеет более толстую стенку по сравнению с наружным диаметром. Благодаря большей толщине стенки труба, как правило, может выдерживать более высокое внутреннее давление.
Труба с более высокое значение SDR Имеет более тонкую стенку по сравнению с наружным диаметром. Из-за меньшей толщины стенки труба обычно имеет меньшую пропускную способность по давлению.
| Стоимость СДР | Толщина стенки | Общая пропускная способность по давлению |
|---|---|---|
| Низкий SDR | Более толстая стенка | Более высокое номинальное давление |
| Высокий SDR | Более тонкая стенка | Более низкое номинальное давление |
Почему более низкий SDR означает более высокое сопротивление давлению
При высоких требованиях к давлению инженеры и покупатели обычно выбирают трубы с более низким значением SDR.
Этот принцип особенно важен для таких систем, как водоснабжение, ирригационные магистрали, промышленные трубопроводы и системы перекачки жидкостей под давлением.
SDR в полиэтиленовых трубах и фитингах высокой плотности
Например, при выборе Трубы и фитинги из ПНД В проектах водоснабжения или орошения показатель SDR часто является одним из ключевых параметров, используемых для сравнения толщины стенок и характеристик работы под давлением. Компания SWD Plastic предлагает соответствующие решения через свои подразделения. Фитинги из ПНД ассортимент продукции.
Как SDR влияет на номинальные значения давления?
Номинальное давление SDR при выборе пластиковых труб
Коэффициент SDR влияет на номинальные значения давления, поскольку определяет, сколько материала используется в стенке трубы относительно диаметра трубы.
При одинаковом материале трубы и диаметре:
Труба с меньшим диаметром канала SDR обычно выдерживает более высокое давление.
Трубы с более высоким коэффициентом SDR обычно подходят для применений с низким давлением.
Номинальное давление в трубах SDR11 и SDR17
Например, труба из ПЭВП с маркировкой SDR11 обычно имеет более толстую стенку, чем труба из ПЭВП с маркировкой SDR17. В результате маркировка SDR11 обычно используется для систем с более высоким давлением, тогда как маркировка SDR17 может применяться в системах со средним или низким давлением.
Это сравнение — один из наиболее распространенных способов, с помощью которых покупатели понимают номинальное давление SDR в системах труб из полиэтилена высокой плотности (HDPE).
Факторы, влияющие на допустимое давление для пластиковых труб.
Однако, показатель SDR сам по себе не является единственным фактором, определяющим допустимое давление. Окончательное допустимое давление также зависит от:
- Материал труб, например, HDPE, PVC, CPVC, PP или PPR.
- Марка и стандарт материала
- диаметр трубы
- Климатическое исполнение
- Тип жидкости
- коэффициент безопасности
- Применимые международные или региональные стандарты
В случае пластиковых трубопроводных систем важно проверить оба параметра. Значение СДР и официальный рейтинг давления перед выбором трубы.
Где чаще всего используется термин SDR?
SDR в системах пластиковых трубопроводов
Термин SDR чаще всего используется в системах пластиковых трубопроводов, особенно для труб, изготовленных из таких материалов, как:
- ПНД (HDPE),
- PE
- ПВХ
- ХПВХ
- PP
- PPR
Среди них SDR особенно распространен в системы труб из полиэтилена высокой плотности (HDPE)Поскольку трубы из ПЭВП часто выбирают на основе значений SDR, таких как SDR11, SDR13.6, SDR17, SDR21 и SDR26.
SDR в системах водоснабжения, орошения и промышленного трубопроводного оборудования.
Технология SDR также широко используется в системах городского водоснабжения, сельскохозяйственном орошении, транспортировке промышленных жидкостей, подземных трубопроводах и системах напорных трубопроводов.
В этих областях применения SDR помогает инженерам, подрядчикам и покупателям более эффективно сравнивать толщину стенок труб и их характеристики по давлению.
SDR в ПВХ трубах и фитингах
В системах ПВХ-труб пользователи также могут видеть классы давления, графики или номинальные значения давления в зависимости от используемого стандарта. При выборе ПВХ трубы и фитинги Для систем водоснабжения, водоотведения, орошения или промышленного применения покупателям следует сравнивать показатели SDR, толщину стенки, номинальное давление и стандарты материалов.
Для этих целей компания SWD Plastic предлагает продукцию из пластика. Фитинги для труб из ПВХ Данная линейка продукции может использоваться совместно с совместимыми системами трубопроводов из ПВХ для создания надежных решений по перекачке жидкостей.
Почему более низкое значение SDR означает более высокую пропускную способность по давлению в пластиковых трубах
Более низкий показатель SDR означает более толстую стенку пластиковой трубы.
Чтобы лучше понять принцип работы SDR, представьте себе две трубы с одинаковым внешним диаметром.
Одна из труб имеет толстые стенки.
Другая труба имеет тонкую стенку.
Трубы с толстыми стенками содержат больше материала, способного противостоять внутреннему давлению. Поэтому они, как правило, выдерживают более высокое давление.
Поскольку коэффициент SDR рассчитывается путем деления наружного диаметра на толщину стенки, более толстая стенка приводит к меньшему значению SDR.
Более низкий показатель SDR способствует повышению сопротивления давлению в трубах.
Поэтому:
Более низкое значение SDR = более толстая стенка = более высокая устойчивость к давлению
Например:
- Труба SDR11 имеет более толстые стенки, чем труба SDR17.
- Труба SDR17 имеет более толстые стенки, чем труба SDR26.
- Трубы SDR26 обычно используются для применений с более низким давлением, чем трубы SDR11 или SDR17.
Эта взаимосвязь помогает инженерам и покупателям быстро сравнивать прочность труб, прежде чем подтвердить окончательный класс давления.
Соотношение SDR и номинального давления при выборе пластиковых труб
SDR описывает соотношение толщины стенки трубы.
Показатели SDR и номинального давления связаны, но это не совсем одно и то же.
SDR обозначает размеры трубы.
Показатель номинального давления указывает, какое давление труба может безопасно выдерживать.
Показатель SDR рассчитывается на основе внешнего диаметра и толщины стенки. Он показывает покупателям, является ли стенка трубы относительно толстой или тонкой по сравнению с диаметром трубы.
Номинальное давление обозначает безопасное рабочее давление.
Номинальное давление определяется прочностью материала, стандартами проектирования труб, температурой и коэффициентами безопасности.
Следовательно, показатель SDR следует использовать в качестве ориентира при выборе, но покупатели всегда должны подтверждать фактическое номинальное давление в соответствии с соответствующим стандартом.
Например, две трубы могут иметь одинаковый показатель SDR, но если они изготовлены из разных материалов или произведены в соответствии с разными стандартами, их номинальные значения давления могут быть не совсем одинаковыми.
Как выбрать подходящий SDR-приемник для пластиковых труб
Выбирайте более низкий SDR для систем с пластиковыми трубами высокого давления.
При выборе подходящего SDR-приемника для пластиковых труб покупателям следует учитывать фактические условия эксплуатации, а не выбирать только по цене.
Если трубопровод должен выдерживать более высокое рабочее давление, обычно предпочтительнее использовать трубы с меньшим коэффициентом SDR, поскольку они имеют более толстые стенки и лучшую устойчивость к давлению.
Выбор SDR зависит от материала труб и области применения.
Важные факторы включают в себя:
| Фактор выбора | Почему это имеет значение |
|---|---|
| Рабочее давление | Более высокое давление обычно требует более низкого значения SDR. |
| Трубный материал | Полиэтилен высокой плотности (HDPE), ПВХ, ХПВХ, ПП и ППР обладают различными свойствами. |
| Среда установки | Подземное, открытое, внутреннее или промышленное использование |
| Тип жидкости | Вода, химикаты, сточные воды или вода для орошения |
| Температура | Повышение температуры может снизить способность выдерживать высокое давление. |
| Стандарт проекта | На разных рынках используются разные стандарты. |
| Требования безопасности | Критически важным системам необходим надлежащий запас прочности. |
Сравните показатели SDR, номинального давления и проектные стандарты.
Труба с меньшим значением SDR прочнее, но для ее изготовления требуется больше материала, поэтому ее стоимость обычно выше. Труба с большим значением SDR может быть экономичнее, но ее следует использовать только в том случае, если требуемое давление соответствует условиям.
Лучший выбор — это не всегда самая толстая труба. Правильный выбор — это труба, соответствующая области применения, давлению, стандарту и бюджету.
Заключение: SDR помогает покупателям выбирать более безопасные системы пластиковых труб.
Краткое описание SDR в сфере пластиковых труб
SDR означает Стандартное соотношение размеровЭто отношение наружного диаметра трубы к толщине её стенки.
Основная формула:
SDR = Внешний диаметр / Толщина стенки
В целом:
Более низкое значение SDR = более толстая стенка = более высокая грузоподъемность.
Более высокое значение SDR = более тонкая стенка = меньшая пропускная способность по давлению
Краткое описание выбора номинального давления SDR
Технология SDR чаще всего используется в системах пластиковых трубопроводов, особенно из труб из HDPE, PE, PVC, CPVC, PP и PPR. Она помогает инженерам, подрядчикам и покупателям проще сравнивать толщину стенок труб и их характеристики по давлению.
При выборе пластиковых труб всегда следует учитывать коэффициент запаса прочности (SDR) в сочетании с типом материала, номинальным давлением, температурой, областью применения и проектными стандартами. Правильный выбор SDR может помочь повысить безопасность трубопровода, снизить риски отказов и обеспечить долговременную работоспособность системы.
