Почему ПВХ-трубу нельзя вставлять до конца в раструб?

Многие монтажники считают, что ПВХ-трубы необходимо полностью вставлять в раструб во время установки. Недавно мы получили жалобу от клиента, который настаивал на соблюдении этого правила. Однако это распространенное заблуждение на самом деле неверно и может привести к проблемам при монтаже, ухудшающим качество соединения.

Правильная глубина установки ПВХ-труб составляет 50-70% (или от 1/2 до 2/3) от глубины раструба.¹Не полностью вставлено. При нанесении клея-растворителя и полном вдавливании трубы толщина клеевого слоя может помешать трубе занять правильное положение, что приведет к более слабому соединению, чем того требует стандарт.

Я понимаю, что это противоречит тому, чему многих учили. За годы работы я сотрудничал с сотнями подрядчиков и инспекторов, и это недоразумение возникает регулярно. Позвольте мне объяснить, почему важна правильная глубина забивки и как правильно устанавливать ПВХ-трубы.

На какую глубину следует вставлять ПВХ-трубу в раструб?

Большинство монтажников вставляют ПВХ-трубы до конца в фитинги, потому что им кажется, что так будет надёжнее. Они считают, что чем глубже, тем прочнее. Я постоянно вижу эту ошибку на строительных площадках, даже у опытных профессионалов, которые занимаются этим делом десятилетиями.

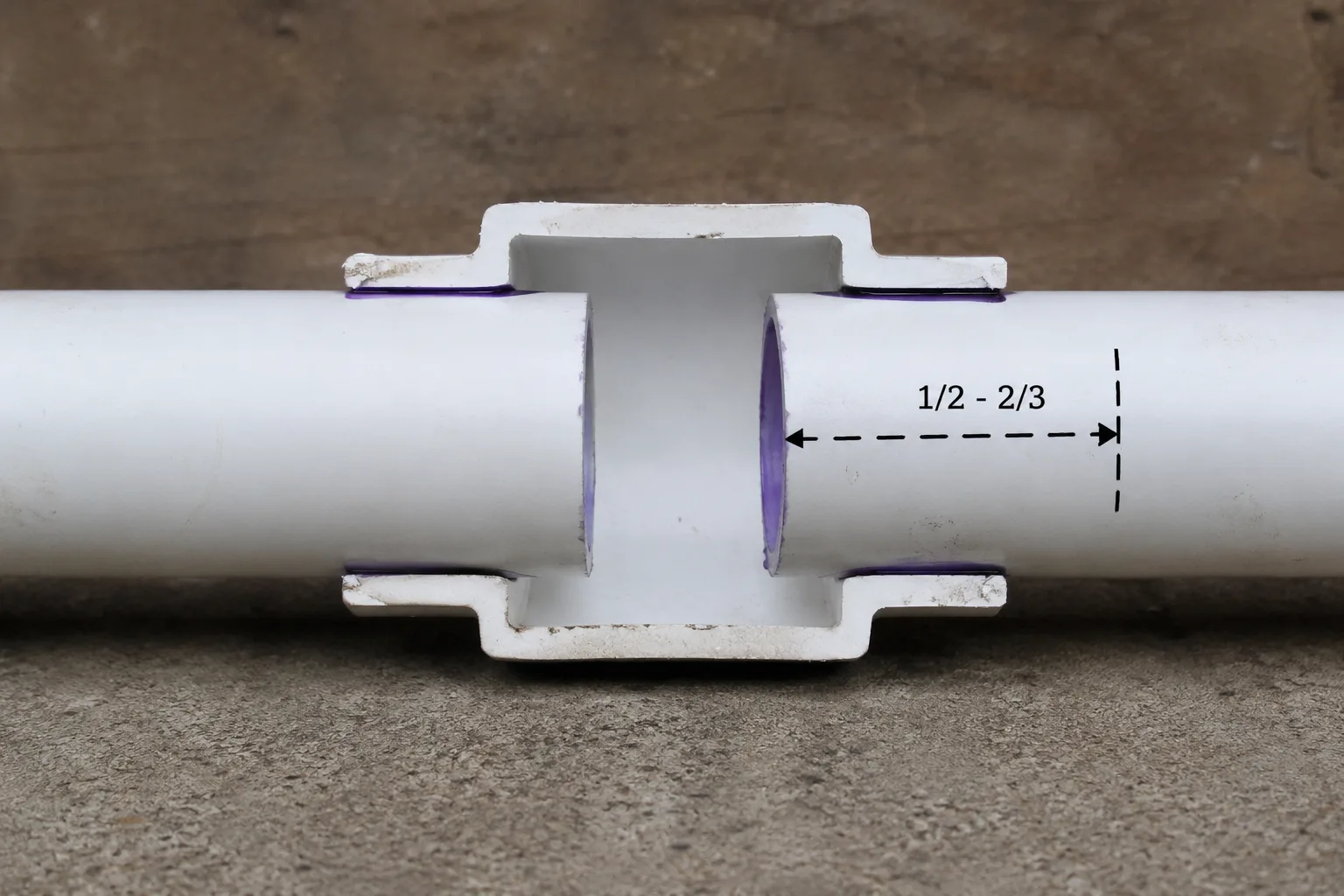

Правильная глубина установки составляет от 1/2 до 2/3 от общей глубины гнезда, а не от всей длины. Частичное вставление обеспечивает пространство для слоя клея и учитывает термическое расширение и сжатие ПВХ-материала при изменении температуры.

Понимание конструкции ПВХ-разъемов

Раструб на ПВХ-фитингах не предназначен для полного заполнения. Инженеры, проектировавшие эти фитинги, учли ряд важных факторов.

Во-первых, в раструбе предусмотрено пространство для слоя клея-растворителя. Когда вы наносите клей как на трубу, так и на раструб, между ними образуется химический слой. Для существования этого слоя необходимо физическое пространство. Если вы вставите трубу до конца, вы либо сожмете этот слой, либо вытолкнете его полностью.

Во-вторых, ПВХ расширяется и сжимается при изменении температуры. Труба, установленная холодным утром, расширится при повышении температуры. Если труба находится в самом низу фитинга, не имея места для движения, это расширение может привести к растрескиванию фитинга или образованию трещин от напряжения.

Во-третьих, глубина раструба обеспечивает запас прочности для компенсации погрешностей монтажа. Не каждый срез идеально ровный. Не каждый конец трубы идеально гладкий. Дополнительная глубина раструба учитывает эти реальные условия.

Что произойдет, если вставить ПВХ-трубу до самого дна?

Недавно я провел эксперимент с клиентом, который настаивал на полном вставлении трубы. Мы взяли одинаковые трубы и фитинги. Мы примерили одну трубу, полностью вставив ее в гнездо до упора. Она легко вошла и показалась надежной. Затем мы нанесли клей на обе поверхности и снова попытались вставить ее полностью.

Труба, скрепленная цементом, не может достичь той же глубины, что и труба, установленная без клея. Слой растворителя физически препятствует полному вставлению. Когда монтажники с усилием вставляют трубу, несмотря на наличие цемента, они либо соскребают клей, либо создают недостаточное пространство для сцепления, что ослабляет соединение.

Роль толщины слоя цементного раствора

Растворимый клей — это не клей. Он химически расплавляет поверхности ПВХ и сплавляет их вместе. Для этого процесса необходим контакт двух размягченных поверхностей в течение нескольких секунд. Толщина цементного слоя обычно составляет от 0.5 до 2 мм.²в зависимости от метода нанесения и вязкости цемента.

Когда вы вставляете трубу, зацементированную цементом, в раструб, этому слою нужно куда-то деваться. Если вы будете вдавливать трубу до самого дна раструба, вы либо выдавите цемент, либо слишком сильно его уплотните. В любом случае это ослабит сцепление.

Я регулярно провожу измерения в рамках нашего процесса контроля качества. Труба, которая при сухой установке достигает 100% глубины в раструбе, после нанесения цемента достигнет только 85-90% глубины. Это нормально и ожидаемо. Оставшееся пространство предназначено для слоя цемента.

Распространенные ошибки при монтаже, приводящие к поломке соединений.

Ошибка 1: Вставка до упора, затем поворот.

Некоторые монтажники вдавливают трубу до самого дна патрубка, а затем поворачивают ее на четверть оборота. Они считают, что это равномерно распределяет цемент. На самом деле, это вращательное движение соскребает цемент с обеих поверхностей. Ребра трубы действуют как скребок, удаляя тот самый клей, который создает соединение. Я видел десятки разрушенных соединений, вызванных этой практикой.

Ошибка 2: Пропуск нанесения цемента

Предварительная сборка без клея вполне допустима. Некоторые монтажники привыкли вдавливать трубы до конца при сухой сборке. Они забывают, что при цементировании соединение должно быть короче. Без клея соединение не обладает никакой прочностью и сразу же начнет протекать под давлением.

Ошибка 3: Нанесение цемента только на одну поверхность.

Для надежного соединения необходим цемент как на внешней поверхности трубы, так и на внутренней поверхности муфты. Если цемент нанесен только на одну поверхность, химическое слияние не может произойти должным образом. Соединение может продержаться некоторое время, но разрушится под воздействием напряжения или перепадов температуры. Для образования молекулярной связи обе поверхности должны быть размягчены растворителем.

Что говорится в стандарте ASTM о глубине погружения ПВХ-труб?

Стандарт ASTM D2855 описывает клеевые соединения для ПВХ-труб.³Этот стандарт является основой для требований к монтажу ПВХ-труб в большинстве стран. Я ежедневно обращаюсь к этому стандарту в рамках контроля качества нашей продукции.

Стандарт ASTM D2855 устанавливает, что прочность соединения зависит от химической сварки и площади контактной поверхности, а не от глубины проникновения трубы в раструб. Стандарт требует достаточного погружения для обеспечения надлежащей площади соединения, но не предписывает погружение на всю глубину раструба.

Как на самом деле работает химическая сварка

Растворимый клей содержит химические вещества, которые растворяют полимерные цепи ПВХ на обеих поверхностях. Эти растворенные цепи смешиваются и повторно затвердевают по мере испарения растворителя. В результате получается не клеевое соединение, а сплавленное. Труба и фитинг становятся единым цельным куском материала на молекулярном уровне.

Для этого процесса химической сварки необходимы три условия: 1) размягченные поверхности ПВХ, 2) достаточная площадь контакта и 3) достаточное время для испарения растворителя и повторного затвердевания материала.

Глубина вставки влияет на площадь контакта. Однако последние 20-30% глубины гнезда обеспечивают минимальное дополнительное пространство для контакта, поскольку гнездо слегка сужается. Критически важное сцепление происходит в первых 60-70% глубины вставки, где поверхности полностью соприкасаются.

Расчет площади контакта

Прочность сцепления определяется площадью поверхности, на которой цемент образует молекулярные соединения. Для типичной трубы эта площадь рассчитывается следующим образом:

Площадь контакта = π × Диаметр трубы × Глубина погружения⁴

Например, труба диаметром 2 дюйма (50 мм), вставленная на 70% в раструб глубиной 50 мм:

• Глубина введения = 35 мм
• Площадь контакта = 3.14 × 50 мм × 35 мм = 5,495 квадратных миллиметров

Та же самая труба, продвинутая на 100% глубину:

• Глубина введения = 50 мм
• Площадь контакта = 3.14 × 50 мм × 50 мм = 7,850 квадратных миллиметров

На первый взгляд кажется, что площадь склеивания увеличилась на 43%. Однако фактическая эффективная площадь склеивания меньше, потому что:

• Цементный слой на всей глубине слишком тонкий.
• Коническая форма гнезда уменьшает контакт в самой глубокой части.
• Труба может упернуться в дно, не обеспечив должного контакта.

На практике шов, заделанный на 70% глубины с правильным нанесением цемента, обычно демонстрирует лучшие результаты, чем шов, заделанный на 100% глубины, где цементный слой поврежден.

Как правильно устанавливать ПВХ-трубы в фитинги?

Я регулярно обучаю монтажные бригады правильной технике. Процесс довольно прост, если понимать основные принципы. Ключевым моментом является контроль глубины заделки при обеспечении хорошего покрытия цементом.

Правильная процедура установки следующая: 1) Нанесите грунтовку на обе поверхности, 2) Обильно нанесите цемент на обе поверхности, 3) Вставьте трубу примерно на 50-70% глубины раструба одним плавным движением, 4) Удерживайте в этом положении 30 секунд, не скручивая, и 5) Дайте клею полностью затвердеть перед созданием давления.

Измерение правильной глубины введения

Перед заливкой цемента рекомендую сделать разметку на трубе. Измерьте глубину паза линейкой или рулеткой. Рассчитайте 60-70% от этой глубины. Отметьте это расстояние от конца трубы карандашом или маркером. Эта отметка покажет вам, где нужно остановиться при сборке.

Например, если глубина гнезда составляет 50 мм:

• 60% погружения = 30 мм от конца трубы
• 70% погружения = 35 мм от конца трубы

Отметьте оба расстояния. После установки труба должна оказаться между этими двумя отметками. Это даст вам целевой диапазон, а не точную глубину, что более практично на строительных площадках.

Техника нанесения цементного раствора

Используйте щетку с натуральной щетиной, размер которой соответствует диаметру трубы. Для труб малого диаметра (менее 2 см) потребуется щетка примерно в половину диаметра трубы. Для труб большего диаметра потребуются щетки пропорционально большего размера.

Наносите цемент длинными, плавными движениями. Покройте всю поверхность, которая будет соприкасаться с лункой. Слой цемента должен быть влажным и блестящим, но не капать. Слишком мало цемента приводит к сухим пятнам. Слишком много цемента приводит к чрезмерным подтекам и потерям.

Работайте быстро после нанесения цемента. Растворитель начинает испаряться немедленно. После нанесения клея у вас есть всего 15-30 секунд, чтобы собрать соединение.⁵В зависимости от температуры и влажности. В жарких и сухих условиях работают еще быстрее.

Время выдержки и время отверждения

После того, как труба будет вставлена ​​на необходимую глубину, крепко удерживайте её в течение 30 секунд. Не скручивайте и не регулируйте положение. Этот период выдержки позволяет начать начальный этап химического спекания. Соединение «затвердевает», но не полностью застывает.

Полное время затвердевания зависит от диаметра трубы, типа цемента и температуры. Для труб малого диаметра (менее 2 см) затвердевание обычно занимает 2-4 часа. Для труб большого диаметра может потребоваться 24 часа. Не проводите испытание под давлением до истечения полного времени затвердевания. Преждевременное повышение давления может разрушить молекулярные связи до того, как они полностью сформируются.

Как проверить правильность установки ПВХ-соединений?

Контроль качества имеет важное значение для любой трубопроводной системы. Я проверяю сотни соединений в нашем испытательном центре. Визуальный осмотр позволяет выявить большинство проблем до того, как они приведут к поломкам.

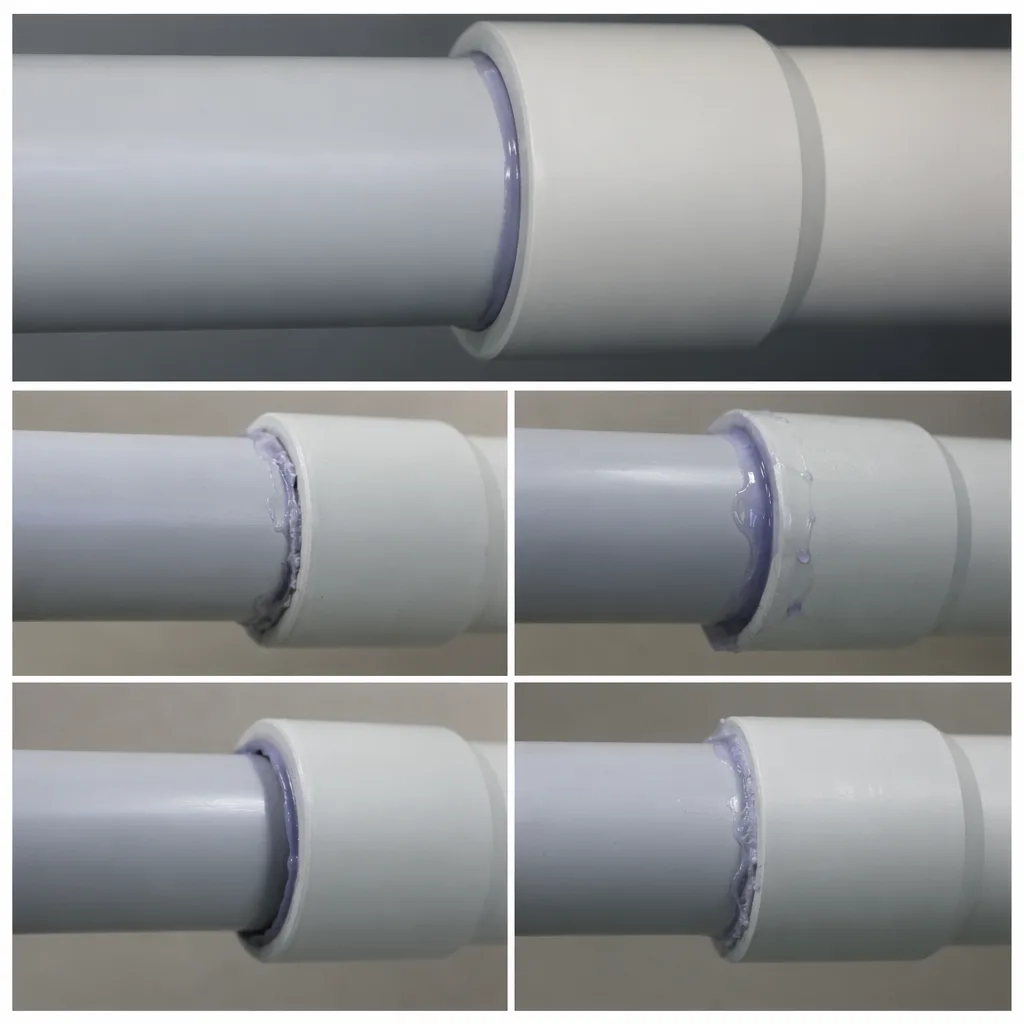

Правильно выполненное соединение характеризуется сплошным слоем цемента по всей окружности трубы у входа в раструб. Труба входит в раструб на 50-70% его глубины, что можно проверить, измерив видимое положение конца трубы относительно края раструба.

Критерии визуального контроля

Обратите внимание на следующие признаки здорового сустава:

• Цементный шов виден по всей окружности трубы.
• Между трубой и раструбом нет зазоров.
• Труба расположена по центру раструба, а не под углом.
• Внутри трубы не протекает цемент.
• Розетка не треснула и не повреждена.
• Правильная глубина установки определяется на основе предварительной разметки.

К признакам проблем с суставом относятся:

• Сухие участки без цементных пуль.
• Чрезмерное подтекание цемента
• Труба вставлена ​​до самого низа гнезда.
• Гнездо треснуло от неаккуратного введения.
• Труба заметно наклонена или смещена от центра.

Испытание Давлением

Одного визуального осмотра недостаточно. Каждая система должна пройти испытание под давлением перед вводом в эксплуатацию. Для систем водоснабжения я рекомендую... испытания при давлении, в 1.5 раза превышающем рабочее, в течение как минимум 2 часов.⁶ после полного затвердевания.

Во время теста осмотрите суставы. Обратите внимание на следующее:

• Капли воды образуются в месте соединения.
• Снижение давления на манометре
• Влажные пятна на поверхности трубы

Соединение, прошедшее визуальный осмотр, но не прошедшее испытание давлением, обычно имеет недостаточное цементное покрытие или было выполнено после того, как цемент начал затвердевать.

Документация и делопроизводство

При выполнении ответственных монтажных работ сфотографируйте каждое основное соединение после сборки. Запишите дату установки, тип цемента, температуру окружающей среды и имя монтажника. Эта документация поможет выявить закономерности в случае возникновения отказов в дальнейшем.

Я веду эти записи для наших испытательных установок. Они оказались бесценными при расследовании отказов в полевых условиях. Часто выявляется закономерность, показывающая, что проблемы связаны с конкретными условиями, такими как очень холодная погода или конкретная партия цемента.

Заключение

Качество монтажа ПВХ-труб зависит от правильного нанесения клея и достаточной площади контакта, а не от полного вдавливания трубы в раструб. Монтаж на 50-70% глубины с хорошим покрытием клеем обеспечивает более прочные и надежные соединения, чем вдавливание труб до дна раструба.
