أنابيب الحديد المطاوع مقابل أنابيب البولي إيثيلين عالي الكثافة تُعدّ المقارنة بين الأنابيب والأنظمة أمرًا بالغ الأهمية لمشاريع إمدادات المياه، لأنّ الاختيار الخاطئ قد يزيد من تكاليف التركيب والصيانة وطول عمر النظام. ولا تُحدّد قوة الأنابيب وحدها أداء النظام، بل يجب على المهندسين والمشترين أيضًا مراعاة دعم التربة، والتعرّض للتآكل، وضغط التشغيل، وتصميم الوصلات، وظروف التركيب، والصيانة طويلة الأجل.
غالباً ما يكون أنبوب الحديد المطاوع أفضل للخدمة ذات الضغط العالي والأقطار الكبيرة والمواقع التي تتطلب صلابة عالية للحلقة.1 يُعدّ أنبوب البولي إيثيلين عالي الكثافة (HDPE) خيارًا أفضل عادةً عندما تكون مقاومة التآكل، والمرونة، والوصلات الملحومة المقاومة للتسرب، والتركيب بدون حفر من الأولويات. ويعتمد الاختيار الأمثل على خصائص التربة، وتركيب المياه، وتقلبات الضغط، وطرق التركيب، وميزانية المشروع، وتكلفة دورة حياة المشروع.
كثيراً ما أرى فرق الشراء تبدأ بافتراض بسيط: الحديد المطاوع أقوى، لذا فهو بالضرورة الأنبوب الأكثر أماناً. هذا الافتراض لا يروي سوى جزء من الحقيقة. يعمل خط الأنابيب المدفون بتناغم مع التربة المحيطة به، والوصلات، والتجهيزات، والصمامات، والقيود. توضح المقارنات التالية كيفية تقييم النظام بأكمله.

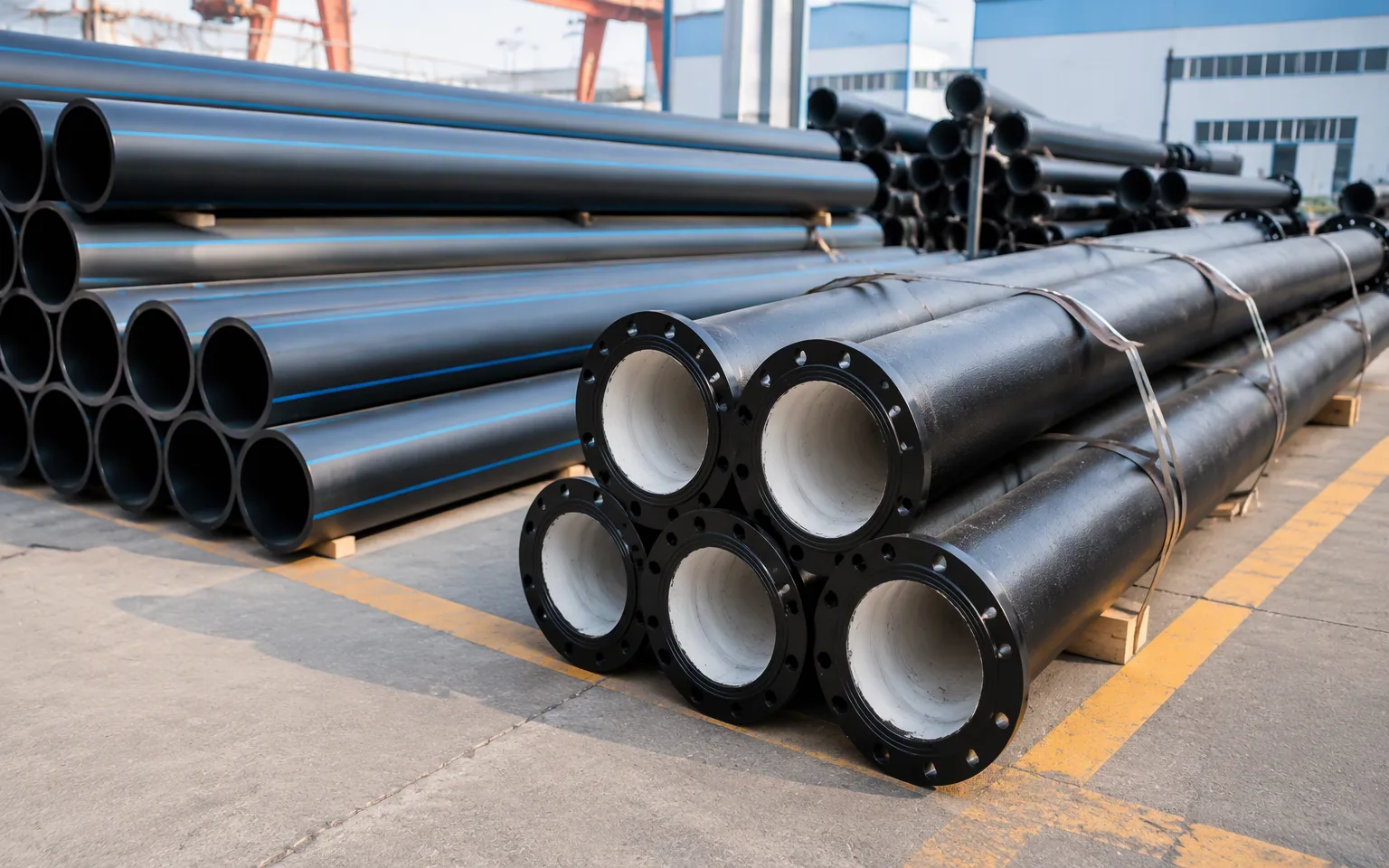

كيف تتم مقارنة أنابيب الحديد المطاوع بأنابيب البولي إيثيلين عالي الكثافة من الناحية الهيكلية؟
تُشكّل المتانة الهيكلية تحديًا فوريًا في عملية الشراء. يتميز الحديد المطاوع بصلابة مادية أعلى بكثير من البولي إيثيلين، مما يجعله يبدو متفوقًا في بيانات المواصفات. ومع ذلك، تستخدم مادة البولي إيثيلين عالي الكثافة المدفونة تشوهًا متحكمًا فيه ودعمًا من التربة المحيطة.2إذا قارن المشترون فقط خصائص الأنابيب المستقلة، فقد يحددون نظام التركيب الخاطئ.
يتصرف الحديد المطاوع كأنبوب صلب نسبيًا، ويقاوم الأحمال الخارجية بشكل أساسي بفضل قوة جدار الأنبوب وصلابة الحلقة. أما البولي إيثيلين عالي الكثافة (HDPE) فيتصرف كأنبوب مرن ينقل جزءًا من الحمل الخارجي إلى التربة المدكوكة بشكل صحيح. يمكن لكلا النوعين العمل بكفاءة، لكنهما يتطلبان حسابات إنشائية مختلفة، وضوابط مختلفة للتربة، وعمليات فحص مختلفة أثناء التركيب.
تختلف الأنابيب الصلبة والمرنة في قدرتها على نقل الأحمال.
لا يُعدّ خط أنابيب المياه مجرد صف من أجزاء الأنابيب المنفصلة، بل يشكّل الأنبوب والتربة المحيطة به بنية متكاملة. ويُعدّ هذا المبدأ بالغ الأهمية بالنسبة لأنابيب البولي إيثيلين عالي الكثافة (HDPE)، لأنّ الأنبوب مُصمّم ليتشوّه قليلاً تحت تأثير الحمل، وليُفعّل المقاومة السلبية للتربة المحيطة به.
تتحمل أنابيب الحديد المطاوع عمومًا ظروف الموقع المتغيرة بشكل جيد نظرًا لصلابتها العالية. فهي قادرة على تغطية مساحات صغيرة ذات دعم غير منتظم بشكل أفضل من العديد من الأنابيب المرنة. ومع ذلك، فإن التحميل النقطي، وضعف طبقة الأساس، والتربة العدوانية، وعدم كفاية تثبيت الوصلات، كلها عوامل قد تؤدي إلى حدوث أعطال.
يعتمد البولي إيثيلين عالي الكثافة بشكل أكبر على:
- مادة التضمين الصحيحة
- دعم الفراش الموحد
- سُمك طبقة الرفع المُتحكم به
- دكّ الردم الجانبي بشكل صحيح
- الانحراف المقبول عند التركيب
- الحماية من الصخور الحادة وأضرار البناء
يجب أن يحدد مهندس المشروع مستوى الدمك المطلوب. وينبغي أن يعكس هذا المستوى تصنيف التربة، وعمق الدفن، ومستوى المياه الجوفية، وحمل حركة المرور، وقطر الأنابيب، ونسبة القطر إلى الجدار.
الضغط والحمل الخارجي مسألتان منفصلتان
لا ينبغي للمشترين اعتبار تصنيف الضغط وصلابة الحلقة مقياسًا واحدًا للأداء. يرتبط الضغط الداخلي بإجهاد الجدار، وقوة المادة، ودرجة الحرارة، ونسبة أبعاد الأنبوب. أما أداء الحمل الخارجي فيرتبط بعمق الدفن، ومعامل مرونة التربة، والحمل الحي، والمياه الجوفية، ومقاومة الانبعاج.
بالنسبة للأنابيب المصنوعة من البولي إيثيلين عالي الكثافة (HDPE)، تحدد المواصفات عادةً نوع الأنبوب من خلال نسبة الأبعاد القياسية، مثل DR 11 أو DR 17. انخفاض نسبة القطر الخارجي يعني جدارًا أكثر سمكًا بالنسبة للقطر الخارجي.3 مع ذلك، لا يمكن تحديد فئة الضغط من بيانات التصميم وحدها. يجب على المصمم أيضاً التأكد من تصنيف الراتنج، ومعامل التصميم، ودرجة حرارة التشغيل، وظروف الارتفاع المفاجئ، والمعيار المطبق.
يمكن تحديد مواصفات أنابيب الحديد المطاوع حسب فئة الضغط، أو فئة السماكة، أو المعيار الإقليمي. ومن المراجع الشائعة ما يلي:
| مواد الأنابيب | المعايير الشائعة التي قد يواجهها المشترون | مجالات التقييم الرئيسية |
|---|---|---|
| الدكتايل الحديد | ISO 2531، EN 545، AWWA C151 | سمك الجدار، فئة الضغط، البطانة، الحماية الخارجية، نوع الوصلة |
| HDPE | ISO 4427، EN 12201، AWWA C906 | درجة الراتنج، DR، تصنيف الضغط، إجراء الانصهار، تخفيض درجة الحرارة |
ينبغي على المشترين التحقق من أحدث الإصدارات القياسية والمتطلبات التنظيمية المحلية. كما ينبغي على مهندس خطوط أنابيب مؤهل حساب كل من ضغط التشغيل والضغط العابر بدلاً من الاعتماد على التصنيف الاسمي للمورد.
راجعتُ ذات مرة مقارنة بين مشروعين، حيث رُفض استخدام البولي إيثيلين عالي الكثافة (HDPE) لانخفاض صلابته. لم يتضمن الجدول الأصلي بيانات عن دعم التربة، أو الانحراف بعد التركيب، أو ظروف الخندق. وبمجرد إضافة هذه العوامل، أصبح القرار أقل وضوحًا.
ما هي المادة التي توفر مقاومة أفضل للتآكل؟
قد يُحوّل التآكل عرض أسعار الأنابيب التنافسي إلى مشكلة صيانة مكلفة. قد تتطلب أنظمة الحديد المطاوع بطانات داخلية وحماية خارجية، بينما لا يصدأ البولي إيثيلين عالي الكثافة (HDPE). مع ذلك، لا يزال التوافق الكيميائي، ومخاطر النفاذية، والتعرض للمطهرات، ومواد التركيب بحاجة إلى دراسة متأنية قبل اختيار البولي إيثيلين عالي الكثافة.
يتميز البولي إيثيلين عالي الكثافة (HDPE) عمومًا بمقاومة ذاتية أفضل لتآكل التربة والعديد من المواد الكيميائية المنقولة بالماء نظرًا لكونه غير معدني. ويمكن للحديد المطاوع أن يوفر خدمة طويلة الأمد عند تحديد المشترين لمونة أسمنتية مناسبة أو بطانات خاصة، وطلاءات زنك، وتغليف بالبولي إيثيلين، وغيرها من وسائل الحماية. وينبغي أن يسترشد نظام الحماية النهائي بتحليل التربة والمياه الخاص بالموقع.
يعتمد الحديد المطاوع على نظام حماية
لا يُقيّم الحديد المطاوع عادةً على أنه معدن خام فقط. قد تتضمن المواصفات الكاملة ما يلي:
- بطانة داخلية من الملاط الإسمنتي
- طبقة مانعة للتسرب حيثما كان ذلك مسموحًا به
- طلاء خارجي من الزنك أو سبيكة الزنك
- طبقة نهائية
- غلاف من البولي إيثيلين
- عزل كهربائي عند وصلات مختارة
- بطانات متخصصة لمقاومة المياه العدوانية
ينبغي على المشترين طلب وثائق تحدد نوع البطانة والطلاء بدقة بدلاً من قبول عبارة عامة مثل "محمي من التآكل". كما ينبغي عليهم التأكد من سمك الطلاء، وإجراءات الإصلاح، ومتطلبات اختبار العيوب عند الاقتضاء، والتوافق مع لوائح مياه الشرب.
قد تحتوي التربة العدوانية على الكلوريدات والكبريتات، وتتميز بمقاومة كهربائية منخفضة، وتيارات كهربائية شاردة، أو بظروف حمضية. هذه العوامل تزيد من خطر التآكل. غالبًا ما توفر اختبارات التربة وخبرة شركات المرافق المحلية معلومات أكثر فائدة من مقارنة عامة للمواد.
مادة البولي إيثيلين عالي الكثافة لا تصدأ، لكن التوافق لا يزال مهماً.
يتجنب البولي إيثيلين عالي الكثافة التآكل الكهروكيميائي والتكوّن الدرني. كما أن سطحه الداخلي الأملس يُسهم في الحفاظ على الأداء الهيدروليكي. غالبًا ما يستخدم المصممون معامل هازن-ويليامز عاليًا لأنابيب البولي إيثيلين الجديدة، ولكن يجب أن تتوافق القيمة المختارة مع منهجية التصميم المعتمدة وممارسات شركات المرافق.
لا تزال مادة البولي إيثيلين عالي الكثافة (HDPE) تعاني من بعض القيود. ينبغي على المشترين التحقق من:
- التعرض للمؤكسدات: يمكن أن يؤثر تركيز المطهر المستمر ودرجة حرارة الماء والضغط على الأداء على المدى الطويل.4
- تربة ملوثة بالهيدروكربونات: يمكن لبعض المركبات العضوية أن تتخلل بعض الأنابيب البلاستيكية.5
- التركيز الكيميائي: يعتمد التوافق على المادة الكيميائية الفعلية، والتركيز، ودرجة الحرارة، ومدة التعرض.
- التعرض للأشعة فوق البنفسجية: قد يتطلب التخزين والخدمة فوق سطح الأرض معالجة مضبوطة ومواد مقاومة للأشعة فوق البنفسجية.
- الوصلات والصمامات: يمكن أن تظل المكونات المعدنية عرضة للتلف حتى عندما يكون الأنبوب الرئيسي غير معدني.
بالنسبة لمشاريع مياه الشرب، أنصح بطلب دليل حديث على الامتثال لمعايير مياه الشرب المحلية. لا يُعدّ وجود علامة CE أو شهادة ISO 9001 أو تقرير اختبار من جهة خارجية دليلاً كافياً على صلاحية المنتج لمياه الشرب. يجب على المشترين التحقق من جهة إصدار الشهادة، ونطاق المنتج، والمعيار، وتاريخ الاختبار، والجهة المانحة، وصلاحيتها.
في سياق التصنيع لدينا، نطبق مبدأ مراقبة الوثائق نفسه على الصمامات والوصلات البلاستيكية. لا نفترض أن شهادة المواد الخاصة بالراتنج تثبت أداء الصمام النهائي. يبقى اختبار ضغط المنتج النهائي، والفحص البُعدي، وتتبع الدفعات، والتحقق من إحكام الإغلاق أمورًا ضرورية.

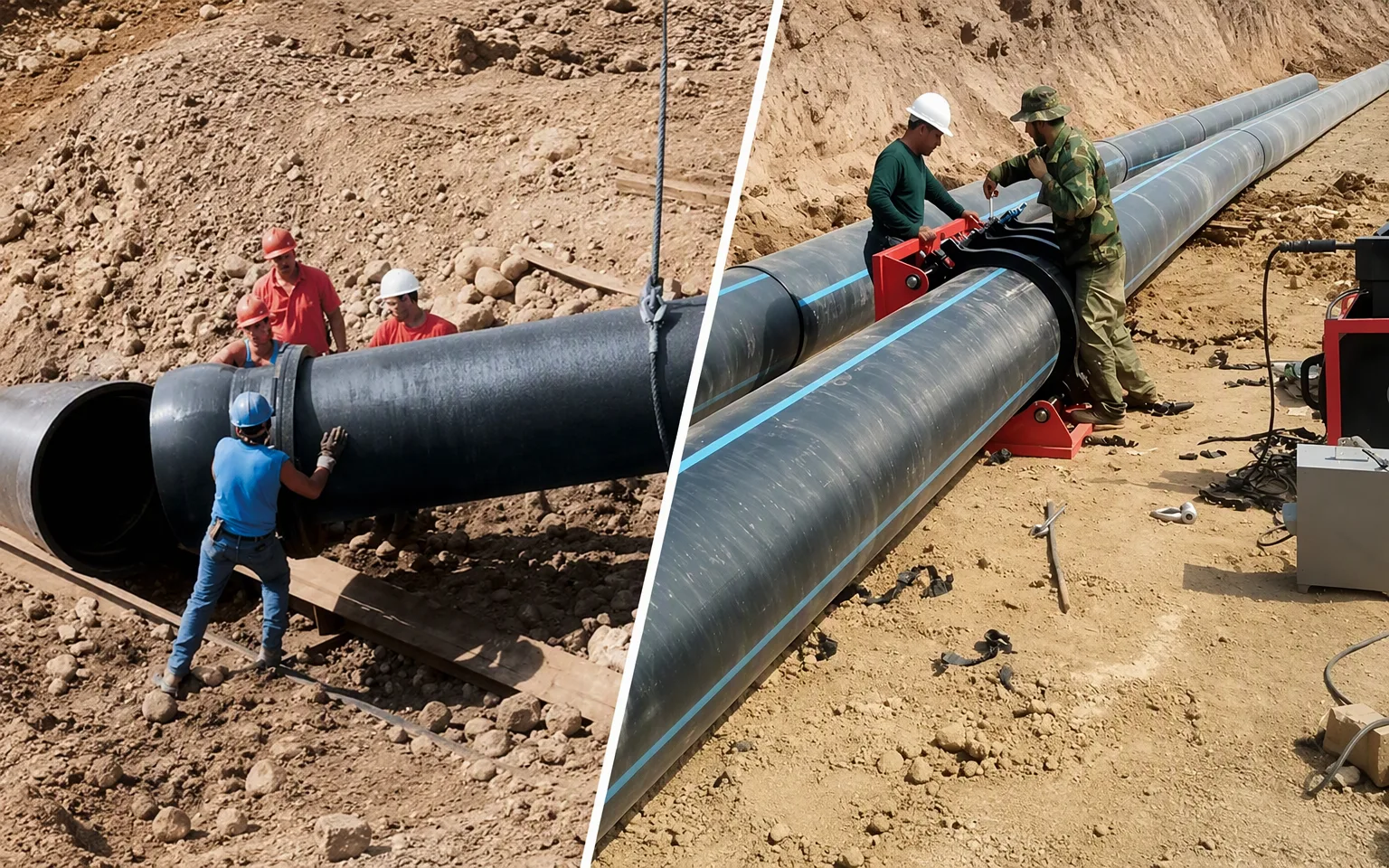

كيف تتم مقارنة أنابيب الحديد المطاوع بأنابيب البولي إيثيلين عالي الكثافة أثناء التركيب؟
قد تتجاوز تكلفة التركيب سعر شراء الأنابيب، لا سيما في المدن المزدحمة، أو الأراضي غير المستقرة، أو مواقع المشاريع النائية. قد تتطلب الأنابيب الثقيلة معدات رفع أكبر، بينما تتطلب أعمال اللحام فنيين مدربين وإجراءات مضبوطة. إذا اقتصرت عملية الشراء على مقارنة سعر المتر فقط، فقد يغفل المشروع أكبر تكاليفه العملية.
البولي إيثيلين عالي الكثافة خفيف الوزن ومرن، ومناسب لأنابيب الحفر الطويلة الملحومة، والحفر الموجه، والحفر الداخلي، وبعض عمليات المحاذاة المعقدة. يوفر الحديد المطاوع صلابة عالية وأنظمة وصلات ميكانيكية أو دفع مألوفة، ولكنه يتطلب عادةً رفعًا أكثر وعددًا أكبر من الوصلات الفردية. يعتمد الخيار الأسرع على سهولة الوصول إلى الموقع وقدرات فريق العمل.
الوزن، والتعامل، وتصميم الخندق
يتطلب البولي إيثيلين عالي الكثافة (HDPE) عمومًا قدرة رفع أقل من الحديد المطاوع ذي القطر الخارجي المماثل. ويمكن للمقاولين غالبًا تجميع سلاسل طويلة فوق الخندق، مما يقلل من عدد عمليات التوصيل داخل الخندق. كما يمكن للأنبوب استيعاب تغييرات المحاذاة التدريجية، وفقًا لنصف قطر الانحناء الأدنى المحدد من قبل الشركة المصنعة.
نصف قطر الانحناء الأدنى ليس ثابتًا. فبحسب قطر الانحناء، ودرجة الحرارة، ومواقع التركيب، وما إذا كان الأنبوب تحت تأثير حمل سحب، قد تختلف القيم المسموح بها اختلافًا كبيرًا. القيم التقريبية من 20 إلى 30 ضعف القطر الخارجي للأنبوب تُستخدم أحيانًا كإرشادات أولية، ولكن يجب على المشترين الحصول على القيمة المعتمدة للأنبوب المحدد وطريقة التركيب.
يصل الحديد المطاوع عادةً بأطوال مستقيمة قصيرة. ينتج عن هذا الشكل عدد أكبر من الوصلات، ولكن يمكن للفرق تركيب وصلات الضغط بسرعة عندما يكون الخندق متاحًا ومجهزًا بشكل صحيح. كما تساعد صلابة الأنبوب في الحفاظ على الميل والمحاذاة.
جودة المفاصل تغير من مستوى المخاطر
يمكن لعملية اللحام التناكبي أن تُنتج وصلة من البولي إيثيلين عالي الكثافة (HDPE) ذات مسار تدفق مستمر ومقيد. وتعتمد جودتها على:
- درجة حرارة لوحة التسخين
- المواجهة والمحاذاة
- الضغط البيني
- وقت التسخين والتبريد
- معايرة المعدات
- مؤهلات المشغل
- حماية الطقس
- تسجيل بيانات الدمج
ينبغي أن يتضمن المشروع إجراءات دمج مكتوبة تستند إلى المعايير المعمول بها وتعليمات الشركة المصنعة للأنابيب. كما ينبغي على المشترين تحديد متطلبات الفحص وحفظ السجلات قبل بدء العمل.
يمكن لأنظمة الحديد المطاوع استخدام وصلات الضغط، أو الوصلات الميكانيكية، أو الوصلات ذات الحواف، أو الوصلات المقيدة. قد لا تقاوم الوصلات القياسية المزودة بحشوات الدفع قوة الدفع الطولية ما لم يتم تحديد تصميم مقيد.6 قد يستخدم المهندسون وصلات مقيدة، أو كتل دفع، أو قضبان ربط، أو أنظمة أخرى عند الانحناءات، والوصلات الثلاثية، والمخفضات، والصمامات، والنهايات المسدودة.
| مشكلة في التثبيت | أنابيب الحديد الدكتايل | أنابيب HDPE |
|---|---|---|
| طريقة التعامل | أثقل وزناً؛ غالباً ما يحتاج إلى معدات رفع إضافية | أخف وزنًا؛ قد تتطلب الأوتار الطويلة مناولة منسقة |
| الربط | الضغط، أو الميكانيكية، أو ذات الحواف، أو المقيدة | الاندماج التناكبي، والاندماج الكهربائي، والتحولات الميكانيكية |
| العمل بدون حفر | ممكن في تطبيقات محددة | غالباً ما تكون مناسبة تماماً للحفر الأفقي الموجه والتبطين الداخلي |
| تغيير الاتجاه | تركيبات أو انحراف محدود للمفاصل | الانحناء التدريجي بالإضافة إلى التركيبات المصبوبة أو المصنعة |
| التحكم في الدفع | غالباً ما تكون هناك حاجة إلى قيود أو كتل دفع | يتم تقييد النظام المدمج طولياً. |
| مخاطر جودة الحقل | أخطاء في الحشية، والإدخال، والطلاء، والتثبيت | أخطاء الانصهار، والتجريف، والبيضاوية، ووقت التبريد |
يتميز البولي إيثيلين عالي الكثافة (HDPE) بمعامل تمدد حراري مرتفع نسبياً، حيث يزيد عادةً بمقدار عشرة أضعاف عن معامل تمدد الحديد المطاوع. ولذلك، تتطلب الأنظمة فوق سطح الأرض، والوصلات المكشوفة، والوصلات المقيدة، تحليلاً للتمدد الحراري.
لقد وجدتُ أن القدرة الميدانية غالبًا ما تكون أهم من سرعة التركيب النظرية. ففريق لحام ماهر مزود بمعدات معايرة يمكنه تحقيق إنتاجية ممتازة، بينما قد يتسبب فريق غير متمرس في مخاطر خفية على الوصلات. وينطبق المبدأ نفسه على تنظيف الحشيات وإدخال الوصلات في أنظمة الحديد المطاوع.
كيف ينبغي للمشترين تقييم موردي أنابيب الحديد المطاوع مقابل موردي أنابيب البولي إيثيلين عالي الكثافة؟
قد تفشل عملية اختيار المواد عندما يتوقف تقييم الموردين عند عرض الأسعار. فقد تصل أنابيب رخيصة الثمن دون سجلات راتنج قابلة للتتبع، أو أبعاد موثقة، أو وثائق طلاء، أو دعم مؤهل للوصلات. هذه النواقص قد تؤخر القبول وتنقل مخاطر يمكن تجنبها إلى المقاول أو الموزع أو صاحب المشروع.
ينبغي على المشترين تقييم الموردين من خلال عملية فنية وتجارية موثقة. يجب أن يشمل التقييم المعايير المطبقة، والمواد الخام، والأبعاد، واختبارات الضغط، وتوافق الوصلات، وإمكانية التتبع، والطاقة الإنتاجية، وسجلات الفحص، وأداء التسليم، والدعم الفني. يمكن للعينات الخاصة بالمشروع والفحص من قبل طرف ثالث أن يقللا المخاطر قبل الإنتاج بكميات كبيرة أو الشحن.
قم بإعداد ورقة بيانات فنية خاصة بالمشروع
يجب أن يتضمن طلب عرض الأسعار الواضح معلومات أكثر من مجرد المادة والقطر. أقترح تضمين المعلومات التالية:
- معيار المنتج والإصدار المطبق
- القطر الاسمي والقطر الداخلي أو الخارجي المطلوب
- ضغوط التشغيل والاختبار والاندفاع
- نطاق درجة حرارة الماء ودرجة الحرارة المحيطة
- عمق الدفن والحمل الخارجي
- ظروف التربة والمياه الجوفية
- متطلبات الموافقة على مياه الشرب
- أنظمة الوصلات والقيود المطلوبة
- متطلبات التبطين أو الطلاء أو التغليف
- متطلبات الفحص والاختبار والترقيم والتوثيق
- تفاصيل التركيبات والشفاه والصمامات والوصلات
- شروط التعبئة والتسليم
ينبغي على مشتري البولي إيثيلين عالي الكثافة التحقق من نوع الراتنج، ومصدر المركب، وبيانات تدفق الذوبان عند الاقتضاء، وتشتت الكربون الأسود، واختبارات الحث التأكسدي إن لزم الأمر، والأبعاد، والشكل البيضاوي، والعلامات. كما يجب توضيح قيود المواد المعاد معالجتها. وينبغي أن يحدد المعيار المعتمد ومواصفات المشروع ما إذا كان أي محتوى معاد تدويره أو مُعاد تصنيعه مقبولاً.
ينبغي على مشتري الحديد المطاوع التحقق من ضوابط التركيب المعدني، وسمك الجدار، والخواص الميكانيكية، والتفاوتات الأبعاد، وهندسة المقبس والوصلة، ومواصفات الحشية، وحالة البطانة، وتطبيق الطلاء، وسجلات الاختبار الهيدروستاتيكي.
قارن بين إجمالي تكاليف التركيب وتكاليف دورة الحياة
نادراً ما يمثل سعر الأنابيب الأقل تكلفة للمشروع. ينبغي أن تتضمن مقارنة العروض المفيدة ما يلي:
| فئة التكلفة | لطرح أسئلة |
|---|---|
| الأنابيب والتجهيزات | هل جميع التركيبات والوصلات والقيود والمحولات مشمولة؟ |
| التركيب | ما هي متطلبات العمل، والرفع، والدمج، والتثبيت، وعرض الخندق؟ |
| الاختبار | من يقوم بتوريد معدات الاختبار وإصلاح الأجزاء المعطلة؟ |
| الحماية من التآكل | هل يشمل ذلك البطانات والطلاءات والتغليف والفحص؟ |
| الأداء الهيدروليكي | هل يؤثر القطر الداخلي المختار على طاقة الضخ؟ |
| الدورية | ما هي أدوات الإصلاح وقطع الغيار والمهارات الفنية المطلوبة؟ |
| مخاطر التوصيل | هل يستطيع المورد تلبية مواعيد التسليم المرحلية واحتياجات الاستبدال؟ |
يُباع البولي إيثيلين عالي الكثافة (HDPE) حسب القطر الخارجي في العديد من المعايير. قد يؤدي الجدار السميك إلى تقليل مساحة التدفق الداخلي. تختلف معايير قياس الحديد المطاوع، لذا ينبغي على المشترين المقارنة. الأقطار الداخلية الفعلية، السرعة، وفقدان الضغط، واستهلاك الطاقة بدلاً من الأحجام الاسمية فقط.
تحقق من الشهادات بدلاً من جمع الشعارات
تشير شهادة ISO 9001 إلى أن الشركة المصنعة تطبق نظامًا موثقًا لإدارة الجودة، لكنها لا تثبت أن كل شحنة تفي بالمتطلبات الفنية للمشروع. كما أن لوثائق CE وتقارير SGS وسجلات فحص BV وغيرها من الشهادات نطاقات محددة.
ينبغي على المشترين التحقق من:
- الاسم القانوني وعنوان حامل الشهادة
- المنتجات وموقع التصنيع المشمول
- الجهة المصدرة أو جهة التفتيش
- المعيار ورقم التقرير
- تاريخ إصدار الشهادة وتاريخ انتهاء صلاحيتها
- سواء كانت الوثيقة تقرير اختبار أو تقرير فحص أو شهادة نظام
- ما إذا كانت العينة المختبرة مطابقة للمنتج المطلوب
تعتمد عملية إنتاجنا للصمامات والوصلات البلاستيكية على مواد خام أصلية 100%، وتخضع لاختبارات ضغط مكثفة، وتُصنّع وفقًا لمعايير الشركة المصنعة الأصلية. مع ذلك، ما زلتُ أشجع المشترين على تحديد معايير القبول ومراجعة وثائق الدفعات. ينبغي للمورد الموثوق أن يرحب بالتحقق المعقول بدلًا من الاعتماد على الادعاءات التسويقية.
الأسئلة الشائعة
هل أنابيب البولي إيثيلين عالي الكثافة أقوى من أنابيب الحديد المطاوع؟
لا يُعد البولي إيثيلين عالي الكثافة (HDPE) أقوى أو أصلب من الحديد المطاوع عند مقارنة المواد بشكل منفصل. تكمن ميزته في مرونته، ووصلاته الملحومة، ومقاومته للتآكل، وتفاعله مع التربة المضغوطة جيدًا. يتميز الحديد المطاوع بصلابة مادية أعلى بكثير، وقد يكون مفيدًا في الحالات التي تسود فيها الأحمال الخارجية، أو الضغوط العالية، أو ظروف التأسيس الصعبة.
أي نوع من الأنابيب يدوم لفترة أطول في خدمة إمداد المياه؟
يمكن لكلا المادتين أن توفرا خدمة طويلة الأمد عند تصميمهما وتصنيعهما وتركيبهما وتشغيلهما بشكل صحيح. يتميز البولي إيثيلين عالي الكثافة (HDPE) بمقاومته للصدأ، ولكنه يتطلب راتنجًا مناسبًا وجودة لحام عالية وتوافقًا كيميائيًا جيدًا. أما الحديد المطاوع، فيتطلب بطانة مناسبة وحماية خارجية من التآكل. ينبغي على المشترين تقييم خصائص التربة المحلية، وتركيب المياه، ودورات الضغط، وممارسات الصيانة.
هل أنابيب البولي إيثيلين عالي الكثافة (HDPE) أرخص دائماً من أنابيب الحديد المطاوع؟
لا، قد يقلل استخدام أنابيب البولي إيثيلين عالي الكثافة (HDPE) من تكاليف المناولة والوصلات والحماية من التآكل والتركيب بدون حفر. مع ذلك، فإن استخدام الوصلات الكبيرة ومعدات اللحام والجدران السميكة والفرق المتخصصة ومجموعات التوصيل قد يزيد التكاليف. لذا، ينبغي على المشترين مقارنة التكلفة الإجمالية للتركيب وتكلفة دورة حياة الأنبوب بدلاً من سعر المتر الواحد.
هل يمكن توصيل أنابيب البولي إيثيلين عالي الكثافة (HDPE) مباشرة بصمامات ووصلات الحديد المطاوع؟
يمكن توصيل البولي إيثيلين عالي الكثافة (HDPE) بمكونات الحديد المطاوع عبر محولات شفة مصممة هندسيًا، أو وصلات ميكانيكية، أو وصلات انتقالية، أو تجميعات مقيدة. يجب على المصمم التحقق من الأقطار الخارجية، ومعدلات الضغط، وحفر الشفة، ومواد الحشية، ومقاومة السحب، والتمدد الحراري، وقوة الدفع. لا ينبغي افتراض أن الوصلات العامة توفر تقييدًا محوريًا.
أي نوع من الأنابيب أفضل للأرض غير المستقرة أو المعرضة للزلازل؟
غالبًا ما يُظهر البولي إيثيلين عالي الكثافة (HDPE) أداءً جيدًا في المناطق التي يُتوقع فيها هبوط الأرض أو حركتها أو تشوهها بفعل الزلازل، وذلك لمرونته وقدرته على تشكيل نظام مقيد متصل بفضل وصلاته المنصهرة. مع ذلك، تبقى مخاطر الإجهاد المفرط وضعف التثبيت والوصلات الصلبة قائمة. لذا، ينبغي على مهندس متخصص في الهندسة الجيوتقنية وهندسة خطوط الأنابيب تصميم النظام بما يتناسب مع الإزاحة الأرضية المتوقعة.
خاتمة
استخدم أنابيب الحديد المطاوع مقابل أنابيب البولي إيثيلين عالي الكثافة لا ينبغي أن يعتمد القرار على المتانة أو سعر الوحدة فقط. يتميز الحديد المطاوع بصلابة عالية، وقدرة تحمل ضغط قوي، وملاءمة للعديد من ظروف التركيب التقليدية. أما البولي إيثيلين عالي الكثافة (HDPE) فيتميز بمقاومة التآكل، والمرونة، والوصلات الملحومة، وإمكانية استخدامه في الحفر بدون خنادق. يعتمد الاختيار الأمثل على دعم التربة، وتركيب المياه، وارتفاعات الضغط، والقطر الداخلي، ومهارة التركيب، وتكلفة دورة الحياة.
إذا كان مشروعك يتطلب أيضًا صمامات بلاستيكية مقاومة للتآكل، أو وصلات، أو علامات OEM، أو مكونات تحكم في التدفق متوافقة، فاتصل بفريقنا لمراجعة المواد، وفئة الضغط، ومعيار التوصيل، ووثائق الاختبار، ومتطلبات التسليم مع مهندس المشروع المؤهل لديك.
"الفصل الثامن: تصنيفات الأنابيب وموادها" https://wsdot.wa.gov/publications/manuals/fulltext/m23-03/chapter8.pdfيصف أحد مصادر معايير شبكات المياه أنابيب الضغط المصنوعة من الحديد المطاوع بأنها أنابيب معدنية عالية الصلابة، تُصنّع ضمن فئات ضغط أو سماكة محددة لنقل وتوزيع المياه، مما يدعم استخدامها الشائع في التطبيقات ذات الضغط العالي والأقطار الكبيرة. دور الدليل: دعم عام؛ نوع المصدر: مؤسسة. يدعم: يجب أن يدعم مصدر المعايير أو الهندسة أن أنابيب الحديد المطاوع تُستخدم عادةً في فئات الضغط والأقطار المناسبة لشبكات المياه الرئيسية ذات الضغط العالي، وأنها تتمتع بصلابة عالية مقارنةً بالأنابيب البلاستيكية المرنة. ملاحظة: يوفر هذا دعمًا سياقيًا للملاءمة النموذجية، ولا يثبت أن الحديد المطاوع هو الخيار الأمثل لكل مشروع ذي ضغط عالٍ أو قطر كبير. ↩
"إجراءات التحليل لتقييم الأحمال الثقيلة للغاية ..."، https://www.fhwa.dot.gov/publications/research/infrastructure/pavements/18056/18056.pdfتوضح إرشادات تصميم الأنابيب المرنة المدفونة أن هذه الأنابيب تتحمل الأحمال الخارجية من خلال انحرافها وتفاعلها مع التربة، حيث يوفر الردم الجانبي المضغوط دعماً جانبياً أساسياً. دور الدليل: آلية؛ نوع المصدر: حكومي. الدعم: يجب أن يوضح المصدر أن الأنابيب المرنة المدفونة تنحرف تحت تأثير الحمل وتعتمد على صلابة الردم الجانبي أو التربة المحيطة لمقاومة الأحمال الخارجية. ↩
"دليل نسبة الأبعاد القياسية (SDR)"، https://www.wlplastics.com/news/guide-to-standard-dimension-ratio-sdrتُعرّف معايير الأنابيب نسبة الأبعاد بأنها نسبة القطر الخارجي للأنبوب إلى سُمك جداره؛ وبالتالي، بالنسبة للقطر الخارجي نفسه، تشير نسبة الأبعاد الأقل إلى جدار أكثر سُمكًا. دور الدليل: التعريف؛ نوع المصدر: مؤسسة. يدعم: يجب أن يُعرّف المصدر نسبة الأبعاد بأنها القطر الخارجي مقسومًا على الحد الأدنى لسُمك الجدار، حيث تُشير نسبة الأبعاد الأقل إلى جدار أكثر سُمكًا. ↩
"(ملف PDF) تدهور أنابيب البولي إيثيلين المعرضة للماء ..." https://www.academia.edu/97670847/Deterioration_of_polyethylene_pipes_exposed_to_water_containing_chlorine_dioxideأظهرت دراسات أنابيب البولي إيثيلين في بيئات مياه الشرب المعالجة بالكلور أن التعرض للمطهرات، ودرجة الحرارة، والضغط، والمدة الزمنية، كلها عوامل تؤثر في التدهور التأكسدي وتقييم عمر الخدمة. دور الدليل: الآلية؛ نوع المصدر: ورقة بحثية. يدعم: يجب أن يدعم المصدر أن المطهرات المؤكسدة، ودرجة الحرارة، والضغط، ومدة التعرض، يمكن أن تؤثر على التدهور أو توقعات عمر الخدمة لأنابيب البولي إيثيلين. ملاحظة النطاق: يشير الدليل إلى آليات التدهور والمتغيرات ذات الصلة، ولا يتنبأ بعمر خدمة أنبوب معين دون معرفة تركيبة الراتنج وظروف التشغيل. ↩
"النفاذية والترشيح"، https://www.epa.gov/sites/default/files/2015-09/documents/permeationandleaching.pdfتشير إرشادات البنية التحتية لمياه الشرب إلى أن بعض الملوثات العضوية في التربة أو المياه الجوفية قد تتسرب عبر بعض مواد الأنابيب البلاستيكية، مما يستدعي إجراء تقييم خاص بالموقع في المناطق الملوثة. دور الدليل: الآلية؛ نوع المصدر: حكومي. يدعم ذلك: يجب أن يوثق المصدر أن المواد الكيميائية العضوية، وخاصة الهيدروكربونات أو المذيبات الموجودة في التربة الملوثة، قد تتسرب عبر بعض أنابيب مياه الشرب البلاستيكية. ملاحظة نطاق الدراسة: يختلف مستوى الخطر باختلاف المركب، والتركيز، ومادة الأنبوب، وسماكة الجدار، ومدة التعرض، وظروف التشغيل. ↩
"تصميم تقييد الدفع لأنابيب الحديد المطاوع، الطبعة السابعة"، https://dipra.org/wp-content/uploads/2025/02/Thrust-Restraint-Design-for-Ductile-Iron-Pipe-English.pdfتوضح كتيبات تصميم شبكات المياه الرئيسية أن قوة الدفع الهيدروليكية غير المتوازنة تتولد عند الانحناءات، والوصلات الثلاثية، والمخفضات، والصمامات، والنهايات المغلقة، وأن الوصلات العادية المزودة بحشيات تتطلب استخدام كتل مقاومة للدفع، أو وصلات مقيدة، أو ما يعادلها من وسائل التقييد عند الحاجة لمقاومة هذه القوى. دور الدليل: آلية؛ نوع المصدر: مؤسسة. يدعم: يجب أن يوضح المصدر أن الضغط الداخلي يُحدث قوة دفع غير متوازنة عند التركيبات والملحقات، وأن الوصلات غير المقيدة المزودة بحشيات تتطلب استخدام كتل مقاومة للدفع أو وصلات مقيدة عند حدوث قوة الدفع. ↩
