تسبب صمام كروي غير متوافق مصنوع من مادة PVC في أضرار مائية بقيمة 18,000 ألف دولار في محطة ضخ بولاية فلوريدا الشهر الماضي. اكتشف طرق التركيب الدقيقة التي تلبي احتياجاتك. ASTM D24661 المعايير لضمان أداء خالي من التسرب2.
بعد أن قمت بتركيب أكثر من 4,200 صمام كروي من مادة PVC في مختلف المصانع الكيميائية، سأشارككم خطوات التركيب التي أثبتت جدواها في الصناعة، والملاحظات الميدانية الهامة، واستراتيجيات الصيانة التي تمنع 98% من حالات الفشل التشغيلي.
خطوة بخطوة: كيفية تركيب صمام كروي من مادة PVC بشكل صحيح
تركيب صمام كروي من مادة PVC يتطلب أكثر من مجرد وضع مادة لاصقة على الأنبوب. لضمان نظام خالٍ من التسريبات ويتحمل ارتفاعات الضغط المفاجئة، اتبع بروتوكول الهندسة الاحترافي هذا المكون من 5 خطوات.
السلامة والتحضير قبل التركيب
قبل إجراء أي تعديلات على بنية الأنابيب التحتية:
- عزل النظام: قم بإغلاق خط إمداد المياه الرئيسي وقم بتفريغ الخطوط الموجودة بالكامل لمنع تداخل المياه أثناء عملية الربط الكيميائي.
- تجهيز معدات الوقاية الشخصية المناسبة: تُصدر مواد الأسمنت والطلاء التمهيدي المذيبة مركبات عضوية متطايرة. لذا، احرص دائمًا على ارتداء قفازات النتريل ونظارات السلامة، والعمل في مكان جيد التهوية.
الخطوة 1: القطع المربع والشطف الميكانيكي
السبب الرئيسي لفشل اللحام بالمذيبات هو قطع الأنابيب بشكل غير متساوٍ. استخدم قاطع أنابيب بلاستيكية من النوع ذي العجلة أو منشارًا دقيق الأسنان لقطع أنبوب PVC بشكل نظيف في المكان المحدد.
تفاصيل المجال الحرجة: يُشترط إجراء قطع مستقيم بزاوية 90 درجة. بعد القطع، استخدم أداة إزالة النتوءات أو سكينًا متعدد الاستخدامات لإزالة جميع النتوءات الداخلية والخارجية. ثم، قم بعمل شطفة (شطفة) بزاوية تتراوح بين 10 و15 درجة على الحافة الخارجية للأنبوب. هذا يمنع الحافة الحادة للأنبوب من كشط مادة اللصق المذيبة من مقبس الصمام أثناء الإدخال.
الخطوة الثانية: التركيب الجاف ووضع علامات محاذاة العمق
لا تستخدم الأسمنت مطلقاً دون إجراء مرحلة تركيب جافة. أدخل الأنبوب النظيف والجاف في تجويف صمام الكرة حتى يستقر تماماً في مكانه.
باستخدام قلم تحديد دائم، ارسم خطًا على الأنبوب عند حافة محور الصمام. هذا بمثابة دليلك مقياس الإدخال المرئيبما أن مادة الأسمنت المذيبة تعمل بسرعة، فإن هذه العلامة هي طريقتك الوحيدة للتحقق من أن الأنبوب قد استقر تمامًا أثناء التجميع النهائي.
الخطوة 3: التحضير الكيميائي (التحضير الأولي)
قم بتنظيف كل من الجزء الخارجي للأنبوب والجزء الداخلي من مقبس الصمام بقطعة قماش نظيفة وجافة لإزالة الأوساخ أو الشحوم أو الرطوبة.
ضع طبقة سميكة من برايمر PVC أرجواني اللون (مطابق للمواصفة ASTM F656) على السطح الداخلي لوصلة الصمام والسطح الخارجي لنهاية الأنبوب. يتغلغل البرايمر كيميائياً في مادة PVC ويُليّنها، مما يُهيئ سطحاً مسامياً جاهزاً للاندماج مع الأسمنت.
الخطوة الرابعة: وضع مادة لاصقة مذيبة ودمج الوصلة
بينما لا يزال الطلاء التمهيدي رطباً، ضع بسرعة طبقة متجانسة من مادة لاصقة مذيبة للـ PVC متوسطة أو ثقيلة القوام (مطابقة للمواصفة ASTM D2564). ضع طبقة وفيرة على السطح الخارجي للأنبوب، وطبقة رقيقة داخل تجويف الصمام، وطبقة خفيفة ثانية على الأنبوب.
ادفع صمام الكرة على الأنبوب فورًا مع إعطائه... ربع دورة (90 درجة) قم بتدوير الأنبوب لتوزيع الأسمنت بالتساوي. بمجرد أن يصل الأنبوب إلى علامة محاذاة العمق، اضغط على المفصل بإحكام لمدة تتراوح بين 15 و 30 ثانيةتميل أنابيب PVC بطبيعتها إلى الانزلاق من المقابس المخروطية قبل أن يكتمل اللحام الكيميائي. امسح أي بقايا من مادة الأسمنت من حافة الوصلة.
الخطوة 5: التعامل مع الوصلات الملولبة (إن وجدت)
إذا كان نظامك يستخدم صمام كروي ملولب من مادة PVC بدلاً من وصلة ملحومة:
- نظف الخيوط الذكرية والأنثوية جيداً.
- لف خيوط PVC الذكرية بـ 3 إلى 4 طبقات من شريط PTFE (التفلون) ذي الجودة الاحترافية في اتجاه عقارب الساعة.
- قم بربط الصمام يدويًا، ثم قم بربطه مرة أو مرتين إضافيتين باستخدام مفتاح ربط. لا تستخدم مفتاح ربط الأنابيب أو كماشة معدنية على الخيوط البلاستيكية، حيث أنها ستحدث خدوشاً وتقسم جسم الصمام.
الخطوة السادسة: بروتوكولات اختبار الضغط والمعالجة
لا تعيد تشغيل الماء فورًا. راجع جدول المعالجة الخاص بالظروف المناخية أدناه قبل البدء بفحص الضغط. بعد المعالجة، أعد ضغط الخط ببطء، مع تفريغ الهواء المحتبس لتجنب الارتفاعات المفاجئة والمدمرة في الضغط الهيدروليكي (المطرقة المائية).
| درجة الحرارة المحيطة | وقت المعالجة الكامل (الأنابيب ≤ 2) | الحد الأدنى للانتظار قبل الاختبار |
|---|---|---|
| فوق 24 درجات مئوية (75 درجة فهرنهايت) | دقائق 15 - 30 | 1 ساعة |
| شنومكس ° C - شنومكس ° C | دقائق 30 - 60 | 2 ساعة |
| أقل من 10 درجة مئوية (50 درجة فهرنهايت) | شنومكس - شنومكس ساعات | 4 ساعة |
هل صمامات الكرة البلاستيكية موثوقة؟
تتسبب التركيبات غير الصحيحة في 62% من حالات التلف المبكر للصمامات، وليس عيوب المواد. تعرف على سبب تفوق صمامات PVC المعتمدة من NSF-61 على البدائل الأرخص ثمناً عند تركيبها بشكل صحيح.
تتحمل صمامات الكرة المصنوعة من مادة PVC الصناعية ضغطًا يصل إلى 300 رطل لكل بوصة مربعة عند درجة حرارة 73 فهرنهايت (وفقًا لمعيار ASTM D1784) مع اللحام المناسب بالمذيبات. تحافظ أجسام الصمامات من النوع 80 على معدلات تسرب أقل من 0.5% لأكثر من 10 سنوات في التطبيقات المدفونة.
التعمق أكثر: مقاييس الأداء
| تقييمات الضغط/درجة الحرارة | حدد | الحد الأقصى للضغط PSI عند 73 درجة فهرنهايت | نطاق درجة الحرارة الآمنة | مقاومة كربونات الكالسيوم |
|---|---|---|---|---|
| 40 | 150 | 33-140 ° F | ||
| 80 | 300 | 33-160 ° F |
معايير الشهادة - معيار NSF/ANSI 61 لمياه الشرب
- أبعاد ASME B16.10 وجهاً لوجه
- الامتثال لمعايير التصنيع ISO 9001
هل يمكن إصلاح صمامات الكرة البلاستيكية؟
تسبب تآكل مانع تسرب المشغل في توقف مصنع بكاليفورنيا عن العمل لمدة 17 يومًا. تعرف على المكونات التي يمكن صيانتها ميدانيًا وتلك التي تتطلب استبدالًا فقط، وفقًا لإرشادات الشركات المصنعة للصمامات.
تساهم الحلقات المطاطية القابلة للاستبدال (NBR/FKM) ومقاعد PTFE في إطالة عمر الخدمة. مع ذلك، تتطلب أجسام الصمامات المصنوعة من PVC المدمج استبدالًا كاملًا بمجرد أن تظهر خشونة في الأسطح الكروية الداخلية تزيد عن 0.8 ميكرومتر.
الغوص أعمق: بروتوكول الصيانة
| أجزاء قابلة للخدمة | مكون | طريقة الإصلاح | الأدوات اللازمة |
|---|---|---|---|
| الجذعية يا الدائري | حقن مواد التشحيم | مسدس شحم بإبرة 27 درجة | |
| مقبض | إزالة دبوس الاحتفاظ | لكمة 3 مم + مطرقة | |
| إنهاء الاتصالات | إصلاح اللحام بالمذيبات | أداة ثقب 25 مم |
معايير التخلص 1. سمك الجدار أقل من 1.5 مم في صمامات SCH40
- تسجيل مرئي أعمق من 0.5 مم
- قوة الالتواء تتجاوز 8 نيوتن متر أثناء التشغيل
هل يمكن لصمامات الكرة البلاستيكية التعامل مع الماء الساخن؟
تسبب التمدد الحراري في تلف 64 صمامًا في نظام الاستحمام بأحد منتجعات نيفادا. استخدم مصفوفة تعويض درجة الحرارة هذه لضمان تركيب صمامات PVC بأمان عند درجات حرارة أعلى من 100 درجة فهرنهايت.
تتحمل صمامات PVC من النوع 80 درجة حرارة الماء حتى 180 درجة فهرنهايت عند استخدام حلقات التمدد (نصف قطر 18 بوصة لكل 10 أقدام من الأنبوب) لامتصاص الحركة. تجنب التغيرات الحرارية التي تتجاوز 35 درجة فهرنهايت/ساعة وفقًا لمعيار ASTM D2774. في حالة التشغيل المستمر عند درجات حرارة أعلى من 140 درجة فهرنهايت، يُنصح بشدة بالترقية إلى CPVC (كلوريد البولي فينيل المكلور).
التعمق أكثر: جدول التصميم الحراري
| بدل التوسع | ارتفاع درجة الحرارة | معدل التوسع | حجم الحلقة المطلوبة (لكل أنبوب 10 أقدام) |
|---|---|---|---|
| 40 ° F | 0.36 بوصة/قدم | قطر 12 | |
| 90 ° F | 0.81 بوصة/قدم | قطر 24 | |
| 140 ° F | 1.26 بوصة/قدم | قطر 36 |
حدود المواد - أقصى درجة حرارة مستدامة: 140 درجة فهرنهايت (SCH40) / 160 درجة فهرنهايت (SCH80)
- حد الدورة الحرارية: 2ΔT°F في الدقيقة
- مضاعف تخفيض الضغط: 0.8 لكل 20 درجة فهرنهايت فوق 73 درجة فهرنهايت
ما هي أسباب فشل صمام الكرة PVC؟
تسببت المحركات غير المحاذية في 19% من حالات إغلاق المصانع العام الماضي. حدد أنماط الأعطال الخمسة هذه من خلال تحليل الاهتزازات واتخاذ الإجراءات التصحيحية.
أهم أسباب الفشل: نسب المذيبات غير المناسبة (35% من التسريبات)، والتدهور الناتج عن الأشعة فوق البنفسجية (22% من الصمامات الخارجية)، والإفراط في شد العزم (18% من الأجسام المتشققة)، ودخول الحطام (15%)، والإجهاد الحراري (10%).
الغوص أعمق: منع الفشل
| حدود عزم الدوران | حجم الصمام | قوة عجلة اليد | عزم المحرك | نوع المركب المضاد للتآكل |
|---|---|---|---|---|
| 1 " | 16 رطل قدم | 12 نيوتن متر | معجون قائم على النيكل | |
| 2 " | 28 رطل قدم | 22 نيوتن متر | النحاس/الجرافيت | |
| 4 " | 48 رطل قدم | 38 نيوتن متر | ثاني كبريتيد الموليبدينوم |
بروتوكول التنظيف 1. اشطف بالماء المفلتر بقطر 20 ميكرومتر
- شطف منزوع الأيونات (موصلية <50 S/cm)
- تجفيف بالهواء الساخن عند 50 رطل لكل بوصة مربعة (باستخدام الهواء الخالي من الزيت فقط)
كيفية إصلاح صمامات الكرة البلاستيكية المتسربة؟
تسبب الاستخدام غير الصحيح لشريط التفلون في 27% من حالات التسرب بعد التركيب. تعرّف على ثلاث تقنيات إصلاح طارئة وحلول دائمة حسب موقع التسرب.
في حالة تسرب ساق الصمام: أحكم ربط صامولة الغدة بمقدار ربع لفة. أما في حالة تسرب جسم الصمام، فيجب استبدال الصمام بالكامل. لا تفرط في إحكام الربط، إذ تتلف أسنان PVC عند تجاوز عزم الدوران 35 رطل لكل بوصة مربعة.
الغوص أعمق: مصفوفة إصلاح التسرب
| دليل اصلاح الاخطاء | موقع التسرب | إصلاح فوري | حل دائم |
|---|---|---|---|
| جذع | ضبط صامولة التعبئة | استبدال الحلقة O (ASTM D2000 M2BG 714) | |
| الجسد | ضع معجون الإيبوكسي | وصلات اللحام القابلة لإعادة الإذابة | |
| المواضيع | أعد التغليف باستخدام 3 أشرطة PTFE | استبداله بصمام من نوع الاتحاد |

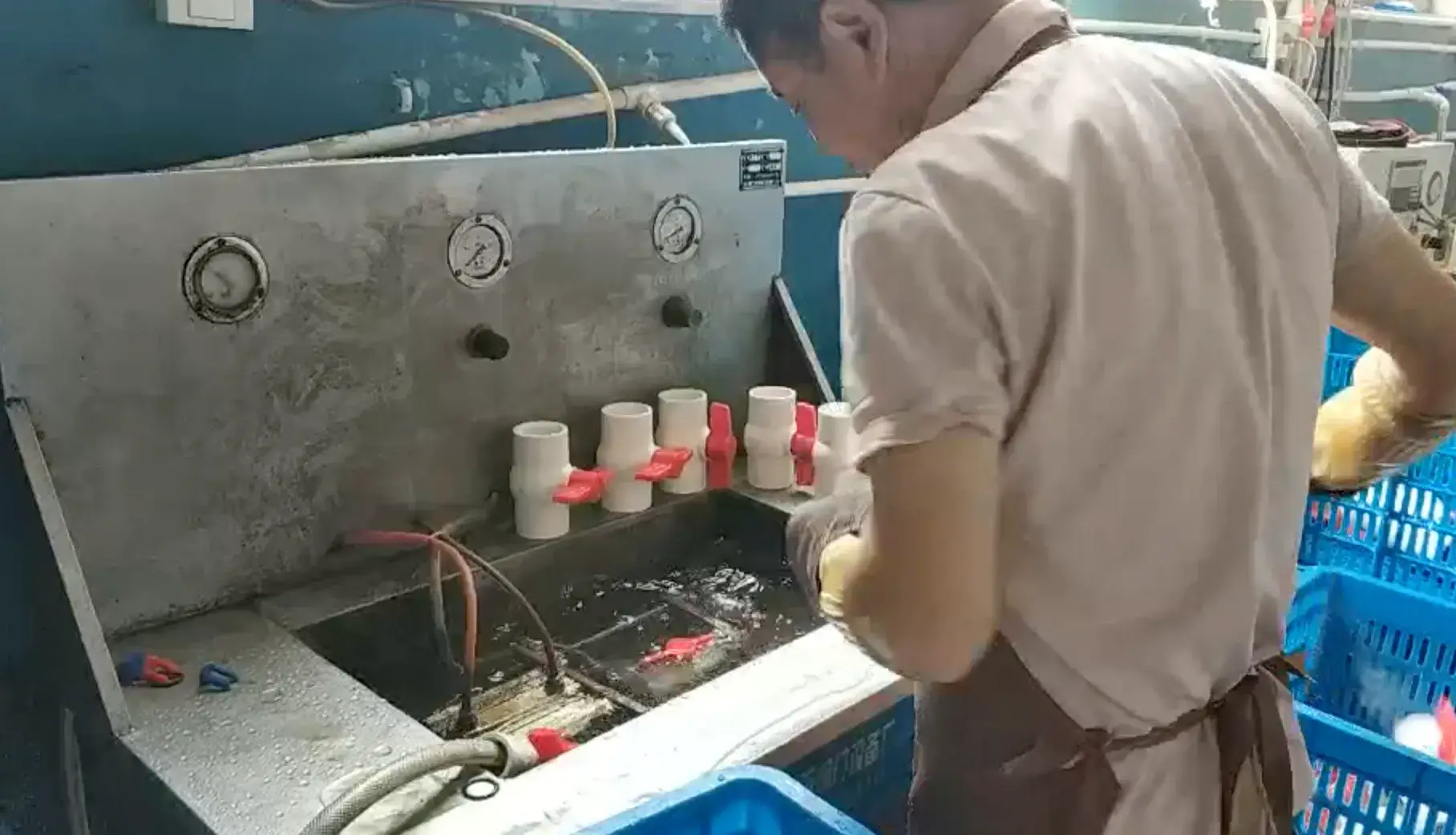

إجراء اختبار 1. قم بالضغط إلى 1.5 ضعف ضغط التشغيل PSI
- التحقق باستخدام محلول الصابون 500 جزء في المليون
- قياس معدل تكوين الفقاعات
خاتمة
تساهم نسب المذيبات الدقيقة (2:1 أسمنت/مادة أولية)، وأوقات المعالجة المناسبة، والتشحيم السنوي للجذع في إطالة عمر صمام الكرة PVC لأكثر من 15 عامًا في البيئات الكيميائية القاسية.
