الفلنجة نوع من وصلات أنابيب PVC تُستخدم لتوصيل الأنابيب بالصمامات أو المضخات أو مكونات الأنابيب الأخرى. على عكس وصلات الأنابيب القياسية، تستخدم الفلنجات وصلات ملولبة، مما يسمح بسهولة فكها للصيانة أو تعديلات النظام.
تتمثل الميزة الأساسية للشفة في الخدمةيسمح ذلك بفك نظام الأنابيب بسهولة لأغراض الصيانة أو التنظيف أو إعادة التكوين. دون قطع الأنابيب.
أنواع حواف PVC الأساسية
يتم تصنيف حواف PVC حسب طريقة تثبيتها على الأنبوب وكيفية محاذاة فتحات البراغي.
1. شفة قطعة واحدة (شفة صلبة)
في هذا التصميم، يكون المحور (حيث يتم توصيل الأنبوب) وحلقة الشفة (حيث يتم وضع البراغي) وحدة مصبوبة واحدة.
- أفضل ل: تركيبات بسيطة ودائمة
- ملاحظة: لأنها صلبة، فإن فتحات البراغي ثابتة. يجب التأكد من محاذاتها بشكل مثالي قبل أن يجف اللاصق.
شفة TS البلاستيكية
2. شفة فان ستون (شفة من قطعتين)
استخدم شفة فان ستون1 يتكون من محور مركزي وحلقة خارجية منفصلة تدور.
- أفضل ل: معظم التطبيقات الصناعية والتجارية
- ميزة: يتم لصق المحور أولاً، ويمكن للحلقة الخارجية أن تدور بحرية لتتوافق تمامًا مع فتحات البراغي، مما يمنع إجهاد عدم محاذاة فتحات البراغي.

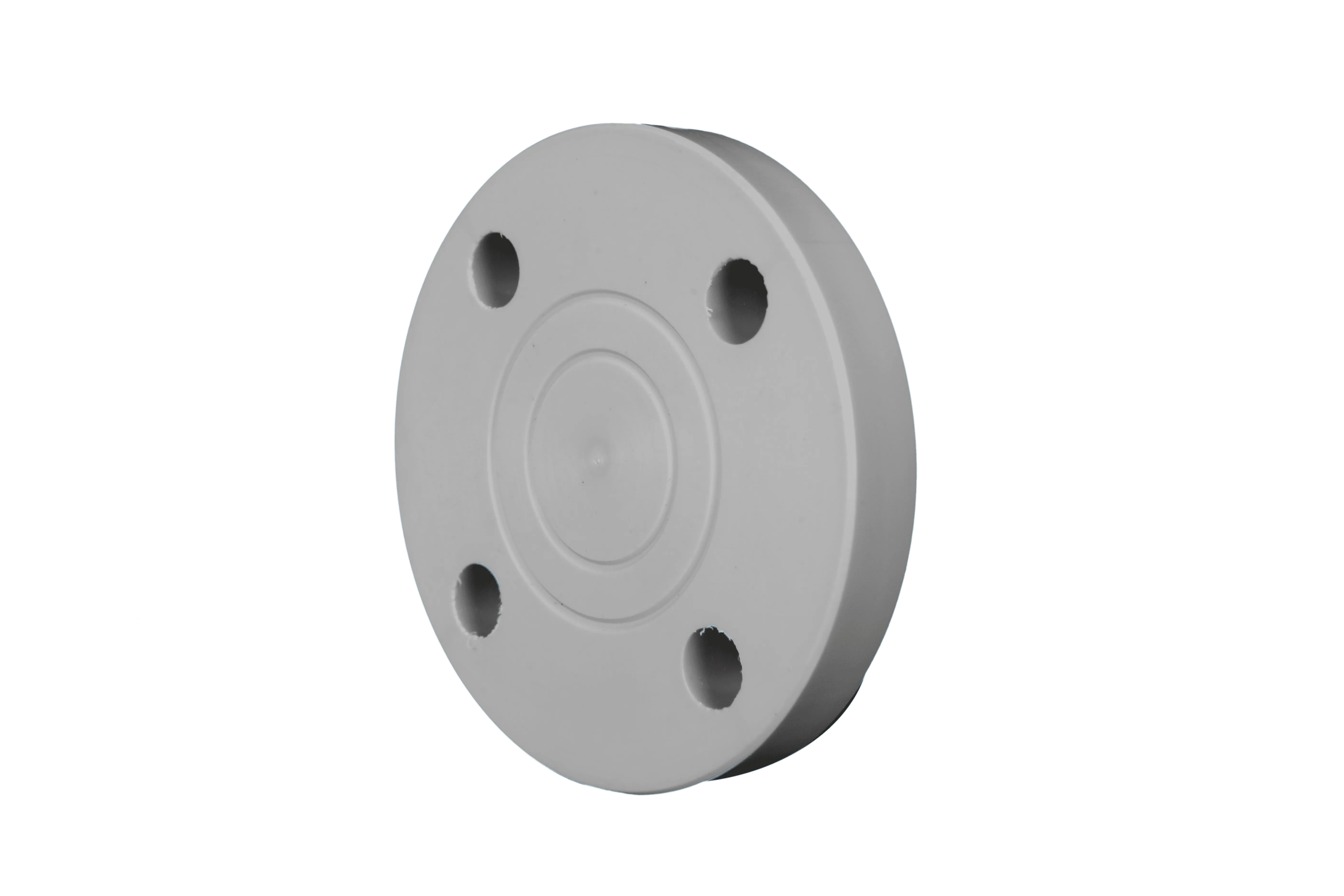

3. شفة عمياء
الحافة العمياء عبارة عن قرص صلب بدون فتحة مركزية.
- أفضل ل: إنهاء مسار الأنابيب أو إغلاق مسار جانبي
- ميزة: يعمل كغطاء قابل للإزالة، مما يسمح بتوسيع النظام في المستقبل.
4. شفة ملولبة
تم تجهيز الجزء الداخلي من المحور بخيوط أنثوية (NPT أو BSP) بدلاً من مقبس أملس.
- أفضل ل: الانتقال من الأنابيب المعدنية إلى أنابيب PVC أو عندما لا يُسمح باللحام بالمذيبات
5. شفة انزلاقية (شفة مقبس)
النوع الصناعي الأكثر شيوعًا. الأنبوب زلات يتم تثبيته في المقبس ويتم دمجه بشكل دائم باستخدام مادة لاصقة مذيبة من مادة PVC.
ما هي المعايير المطبقة على حواف PVC؟
لضمان التوافق بين حواف PVC والصمامات أو المضخات المعدنية من مختلف الشركات المصنعة، يتم اتباع معايير الصناعة بدقة.
1. المعايير البُعدية (أنماط البراغي)
تضمن هذه المعايير محاذاة فتحات البراغي عبر المواد المختلفة:
- ANSI / ASME B16.5 - المعيار الأمريكي الشمالي (عادةً الفئة 150)
- DIN / EN 1092-1 - المعيار المتري الأوروبي (PN10 / PN16)
JIS - المعيار الصناعي الياباني (على سبيل المثال، 10K)
⚠️ تحتوي بعض أحجام حواف ANSI و DIN القياسية على فتحات براغي بيضاوية الشكل، مما يجعلها قابلة للتبديل.
معايير حواف PVC وتصنيفات الضغط PN10
لضمان التوافق والسلامة على الصعيد العالمي، يجب أن تلتزم شفة PVC بمعايير صناعية محددة. وتحدد هذه المعايير أبعاد الوصلة، وأنماط المسامير، وقدرات تحمل الضغط.
المعايير البُعدية: تستخدم معظم مشاريع أمريكا الشمالية نمط براغي ANSI من الفئة 150. أما بالنسبة للبنية التحتية الأوروبية أو الآسيوية، فيُستخدم معيار DIN 8063 (PN10/PN16) على نطاق واسع لضمان التوافق الدقيق مع المعدات المترية.
أنظمة PN10: لتطبيقات الضغط المتوسط، أنابيب ووصلات يو بي في سي PN10 تُعتبر هذه الأنظمة معيارًا صناعيًا. وقد صُممت بتصنيف ضغط اسمي يبلغ 10 بار (حوالي 145 رطل لكل بوصة مربعة) عند درجة حرارة الغرفة.
تطبيقات الجدول 40: لأنظمة السباكة السكنية، والري، وخطوط الأنابيب الصناعية ذات الضغط المنخفض، وصلات أنابيب PVC من الجدول 40 تُستخدم بكثرة نظرًا لفعاليتها من حيث التكلفة وتعدد استخداماتها.
جودة المواد: تُصنع الحواف عالية الجودة باستخدام مادة PVC غير الملدنة (uPVC) البكر بنسبة 100%. يضمن استخدام مواد خالية من الإضافات المعاد تدويرها مقاومة كيميائية فائقة على المدى الطويل ويمنع الهشاشة الهيكلية.
3. تصنيفات الضغط ودرجة الحرارة
- الضغط: التقييم المعتاد 150 رطل لكل بوصة مربعة عند 73 درجة فهرنهايت (23 درجة مئوية)
- درجة الحرارة: درجة حرارة الخدمة القصوى 140 ° F (60 ° C)
مع ارتفاع درجة الحرارة، ينخفض تصنيف الضغط لشفاه PVC بشكل ملحوظ.
مواصفات التركيب وعزم الدوران
يُعد التركيب الصحيح أمراً ضرورياً لمنع التشققات أو الفشل الناتج عن الإجهاد على المدى الطويل.
تسلسل شد البراغي
يجب شد البراغي بطريقة معينة نمط النجمة (المتقاطعة) لضمان ضغط الحشية بالتساوي. إحكام ربط جانب واحد بالكامل قبل الجوانب الأخرى غالباً ما يؤدي إلى تلف الشفة.
قيم عزم الدوران الموصى بها (الجدول 80)
ينطبق على البراغي المشحمة باستخدام حشية EPDM كاملة الوجه.
| حجم الأنابيب | الترباس القطر | عدد البراغي | عزم الدوران الموصى به (قدم-رطل) |
|---|---|---|---|
| 2" | 5 / 8 " | 4 | ٢٠٢٤/٢٠٢٣ |
| 3" | 5 / 8 " | 4 | ٢٠٢٤/٢٠٢٣ |
| 4" | 5 / 8 " | 8 | ٢٠٢٤/٢٠٢٣ |
| 6" | 3 / 4 " | 8 | ٢٠٢٤/٢٠٢٣ |
قواعد التثبيت الحرجة
- استخدام غسالات: قم دائمًا بتركيب حلقات مسطحة على كل من رأس البرغي وجانب الصامولة لتوزيع الضغط بالتساوي.
- الحشيات إلزامية:
- EPDM → معيار للمياه
- فيتون (FKM) → مواد كيميائية قاسية
- تزييت: إستخدم مادة تشحيم غير بترولية على خيوط البراغي للتحكم الدقيق في عزم الدوران.
- توافق المواد: يتميز PVC-U بمقاومة ممتازة للتآكل، ولكنه قد يتلف بسرعة بفعل بعض المذيبات. لذا، تأكد دائمًا من توافقه مع المواد الكيميائية.
ملخص التوافق الكيميائي لمركب PVC
| المجموعة الكيميائية | التوافق | أمثلة |
|---|---|---|
| الأحماض الضعيفة | أسعار | حمض الخليك (≤10%)، حمض الستريك، حمض البوريك |
| الأحماض القوية | جيد / عادل | حمض الهيدروكلوريك، حمض الكبريتيك (أقل من 70%)، حمض النيتريك (أقل من 25%) |
| القواعد (القلويات) | أسعار | هيدروكسيد الصوديوم، هيدروكسيد البوتاسيوم |
| أملاح | أسعار | كلوريد الصوديوم (محلول ملحي)، الشب، كلوريد الكالسيوم |
| الكحول | الخير | الميثانول، الإيثانول، كحول الأيزوبروبيل |
| عامل مؤكسد | معرض | هيبوكلوريت الصوديوم (مبيض)، بيروكسيد الهيدروجين |
| الكيتونات والإسترات | غير مرض | الأسيتون، ميثيل إيثيل كيتون، أسيتات الميثيل (يذيب البولي فينيل كلوريد) |
| الهيدروكربونات العطرية | غير مرض | البنزين، والتولوين، والزيلين (يسبب التورم/التشقق) |
تعرف على مزايا شفة فان ستون للتطبيقات الصناعية. ↩
